Twin-Tiger 偶头型温度传感器/变送器T110系列

测量温度-200-1600℃,高精度,耐高温,防雷击,抗干扰能力强,宽电压供电

Twin-Tiger T110系列偶头型温度传感器/变送器测量温度范围为-200-1600℃,采用高精度温度传感器和数字化电路,长期稳定性好,经过稳压滤波、运算放大、校正及反向保护等电路处理后,转换成与温度呈线性关系的模拟量或数字量信号传输给显示仪、调节器、记录仪、DCS等,以实现对温度的精确测量和控制,广泛应用于工业环境温度的测量。

产品应用

  • 石油

  • 化工

  • 环保

  • 水电

  • 液压



产品特色

  • 安装方便,耐高温

  • 宽电压供电

  • 接线反向和过压、限流保护

  • 非线性修正,精度高

  • 防雷击,抗干扰能力强



技术指标


量程

-200℃-1600℃

介质

气体、液体

精度

±0.5%FS,±0.2%FS(带变送)

热电阻:1/3B/A级/B级

热电偶:I级/II级

环境温度

-20℃-80℃(带变送)

 -200℃-300℃(无变送)

整体材质

偶头:压铸铝,不锈钢/刚玉

护管:304/316L

过程连接:304/316L

测量元件

 热电阻:PT100,PT1000

 热电偶:K型、E型、T型、S型、B型等

供电

9-30VDC

输出信号

4-20mA,0-5V,0-10V,RS485,mV,电阻

长期稳定性

±0.1%FS/年

响应时间

<10S

抗震性能

10g(20-2000Hz)

结构形式

光杆结构、螺纹结构、法兰结构、订制结构

安装形式

无固定、螺纹固定、法兰固定、双套管

电气接口

M20*1.5

功耗

≤0.5W

防护等级

IP65



订货选型


选型示例  T110-BR-PT100A-R-L50-H0-D6-04-M27

含 义    基本型号-偶头类型-量程范围-输出类型-插深-冷端长度-杆径-护管材质-螺纹-精度

序号

代码

参数

1

型号T110系列

其中“T110”为产品型号系列,代表偶头型温度传感器/变送器

2

偶头类型

-BR:    BR偶头

-BK:    BK偶头

3

量程范围

-PT*:   -200-500℃(电阻输出型:PT100A/PT100B/PT1000A/PT1000B)

-1:        0-100℃

-2:        -50-50℃

-3:        0-450℃

-DZ:     定制量程

4

输出类型

-A:        4-20mA(两线制)

-R:       电阻输出(仅限PT*类型,默认三线制)

-DY:     定制信号

5

 插深(默认含螺纹)

-L50:   50mm

-L100:100mm

-L200:200mm

-LX:      其它长度

6

冷端长度

-H0:     无冷端(80℃以内)

-H50:  50mm

-H100:100mm

-H150:150mm

7

杆径

-D6:      6mm

-D8:     8mm

-DX:    定制杆径

8

护管材质

-04:     304 SS

-16:     316 SS

-DC:    定制材质

9

螺纹

-M20: M20*1.5外螺纹

-M27: M27*2外螺纹

-4G:     G1/2外螺纹

-DM:    定制螺纹

10

精度(带变送)

-H:       ±0.2%FS

-L:        ±0.5%FS

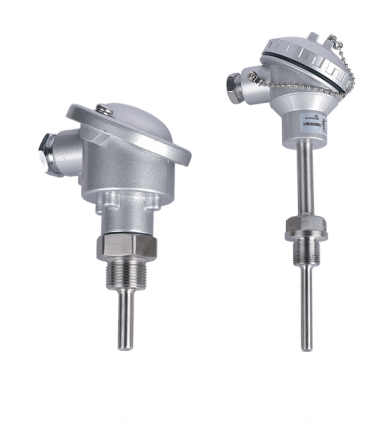

产品大图

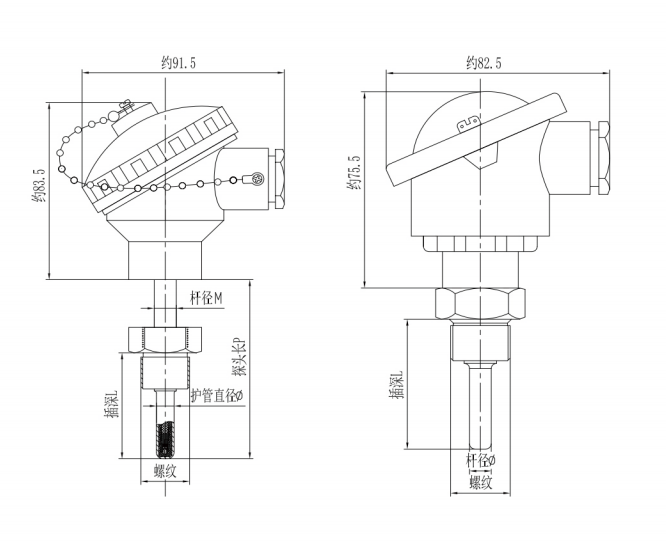

尺寸详图
