量程从-100KPa-0到0-60MPa,采用隔离膜片技术，高稳定性，耐冲击，精度高，体积小巧 概述

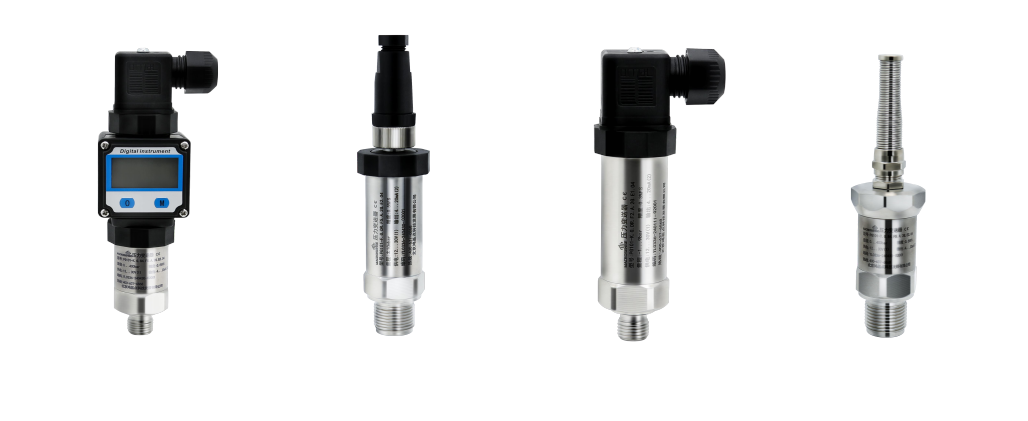

Twin-Tiger P101系列通用型压力变送器采用进口硅晶圆，精度高、性能稳定。硅压阻压力芯体作为敏感测量元件，内置处理电路将传感器压力信号转化为标准电压、电流信号，与单元仪表或DCS系统、PLC等进行组态构成自控系统，是工业自动化领域理想的压力测量仪表。
本产品体积小巧，价格低廉，可选带显示，具有多种输出方式，大程度的满足不同场合的压力测控需求。
产品应用
暖通空调
液压系统
工业自动化
恒压供水
石油化工
隔离膜片技术，高稳定性和可靠性
一体化不锈钢结构
进口硅晶圆，精度高
防雷击，抗干扰能力强
耐冲击
体积小巧
量程 | -100 KPa-0-60 MPa（表压、绝压、负压） |
介质 | 气体、液体 |
精度 | ±0.5%FS, ±0.25%FS（表头显示精度0.5级） |
环境温度 | -40℃- 85℃ |
介质温度 | -40℃- 85℃ （介质温度超过85℃，默认采用散热片结构） |
温度补偿 | -10℃- 70℃ |
温度漂移 | ±0.01%FS/℃（温度补偿范围内） |
过载能力 | 1.5×FS或5×FS |
供电 | 12-30 VDC |
输出信号 | 4-20 mA、0-5V、0-10V RS485（标准Modbus-RTU协议） |
响应频率 | 模拟信号输出≤500 Hz 数字信号输出≤5 Hz |
长期稳定性 | ±0.1%FS/年 |
负载能力 | 电流型负载≤｛（Us-7.5)÷0.02（Us=供电电压）｝电压型负载≥100 KΩ |
电气连接 | 赫斯曼接口、M12*1航插接头、M12*1锁线 |
过程连接 | 1/4G外螺纹、M20*1.5外螺纹 1/8NPT外螺纹等 |
防护等级 | IP54（带显示）、IP65（无显示） IP67（航插锁线） |
抗震性能 | 10g（20-2000 Hz） |
选型示例 P101-11-G-2-RS-M20-W1-16
含 义 基本型号-量程-压力类型-精度等级-输出类型-过程连接-引线方式-接液材质
序号 | 代码 | 参数 | |
1 | 型号 P101系列 | 其中“P101”为产品型号系列，代表通用型压力变送器 | |
2 | 量程 | -10：0-0.05bar -11：0-0.1bar -12：0-0.2bar -13：0-0.5bar -14： 0-1bar -15：0-2bar -16：0-2.5bar -17：0-4bar -18：0-5bar -19：0-6bar -1A：0-10bar -1B：0-16bar -1C：0-25bar -1D：0-40bar -1E：0-60bar -1F：0-100bar | -1G：0-160bar -1H：0-200bar -1I： 0-250bar -1J： 0-300bar -1K：0-350bar -1L： 0-400bar -1M：0-600bar -20：±0.05bar -21：±0.1bar -22：±0.5bar -23：±1bar -30： -1-0bar -31： -1-2bar -32： -1-5bar -33： -1-10bar -DZ：定制量程 |
3 | 压力类型 | -A： 绝压 -G： 表压 | |
4 | 精度等级 | -2： ±0.25%FS -5： ±0.5%FS | |
5 | 输出类型 | -A： 4-20mA两线制 -V0：0-5V三线制 -V1：0-10V三线制 -V2：0.5-4.5V三线制 -V3：0.5-4.5V三线制（比例电压） -RS：RS485通讯接口（标准Modbus-RTU协议）四线制 -DY：定制信号 | |
6 | 过程连接 | -2G： G1/4外螺纹 -4G： G1/2外螺纹 -M20：M20*1.5外螺纹 -M14：M14*1.5外螺纹 -4N： NPT1/4外螺纹 -8N： NPT1/8外螺纹 -DM： 定制 | |
7 | 引线方式 | -W1： 赫斯曼接头DIN43650 -W2： 赫斯曼带显示 -W3： M12*1航插接头 -EX： M12*1锁线式，线长X米 | |
8 | 接液材质 | -04： 304SS -16： 316LSS | |
