精度高，IP65防护

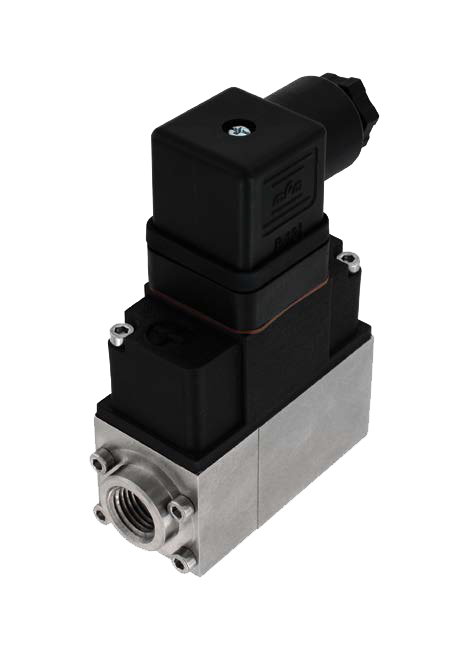

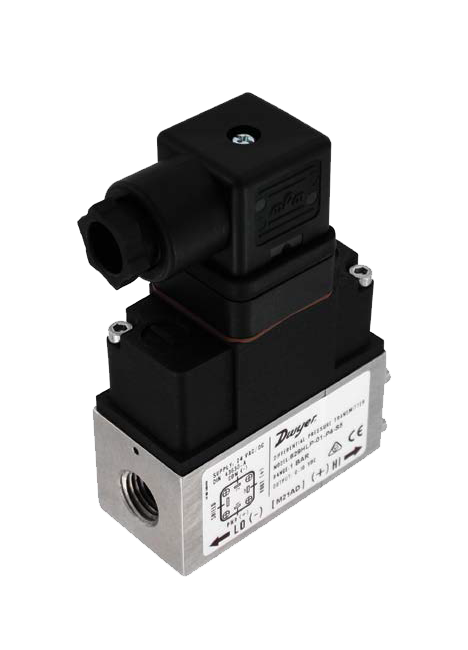

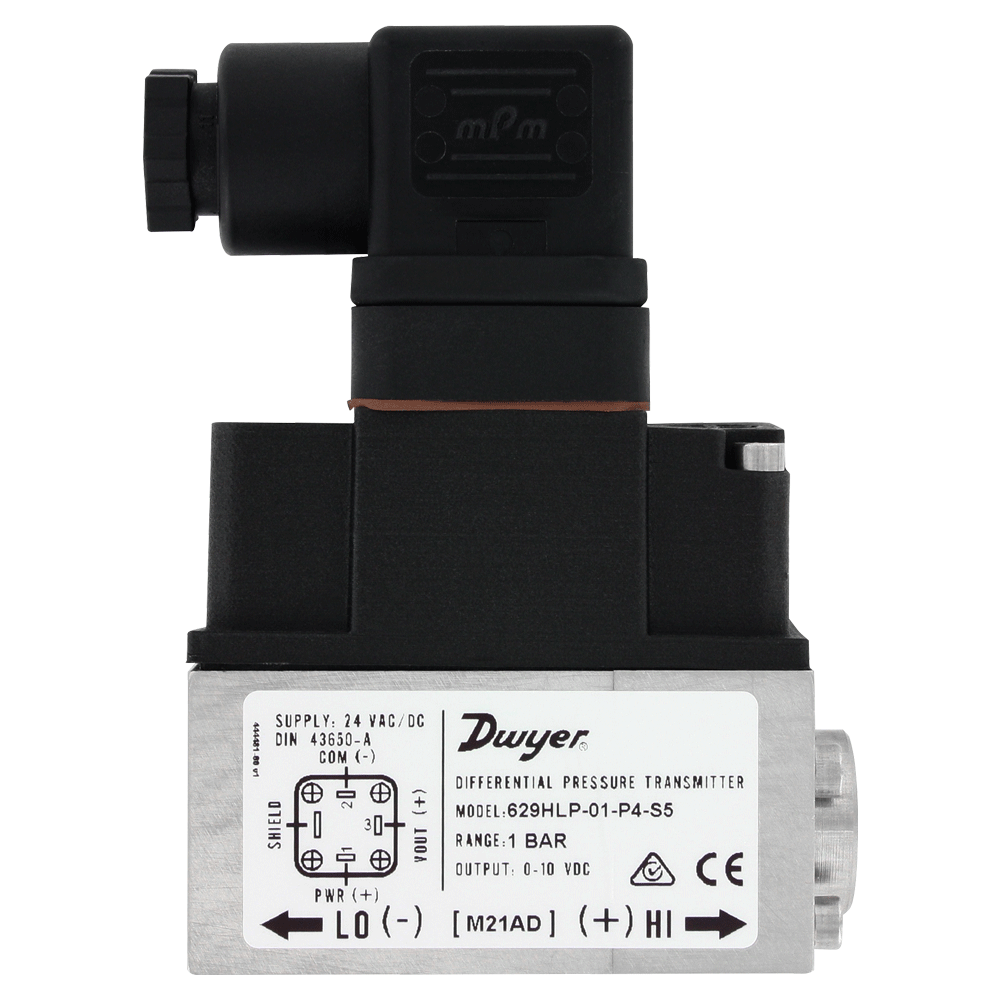

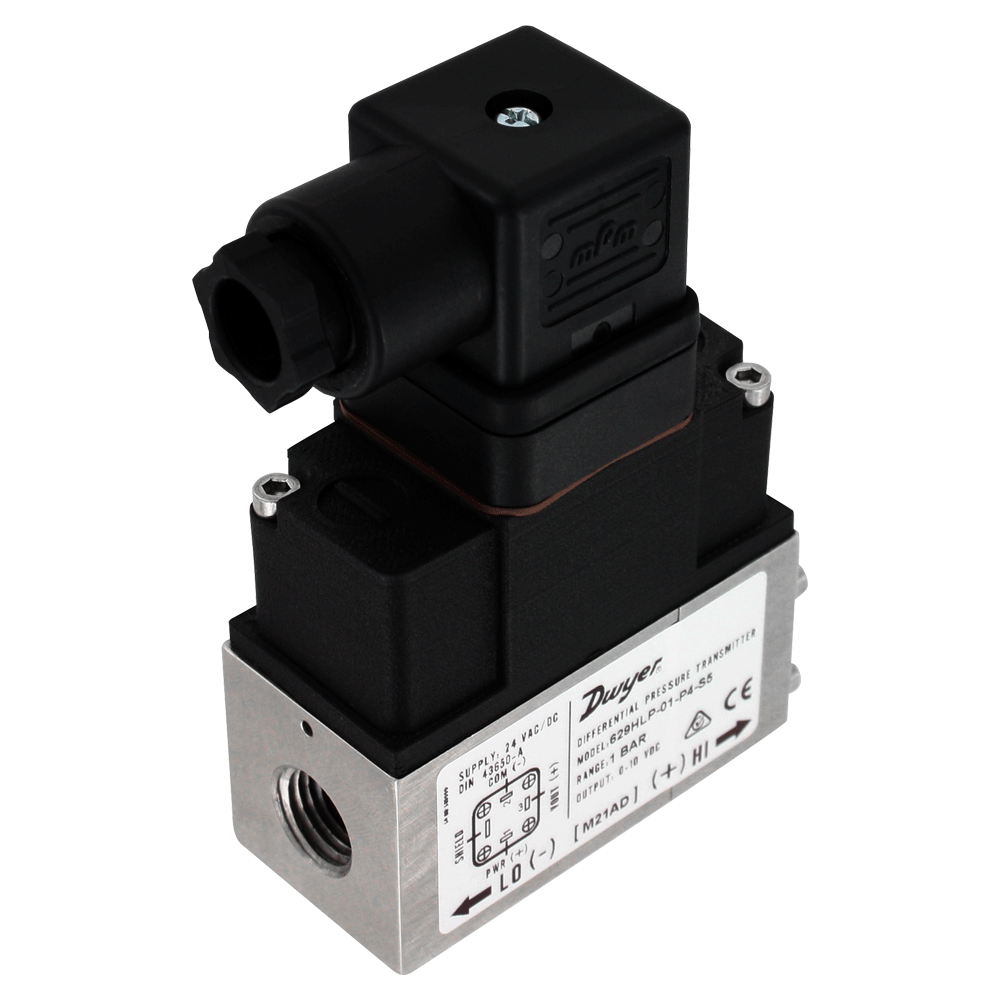

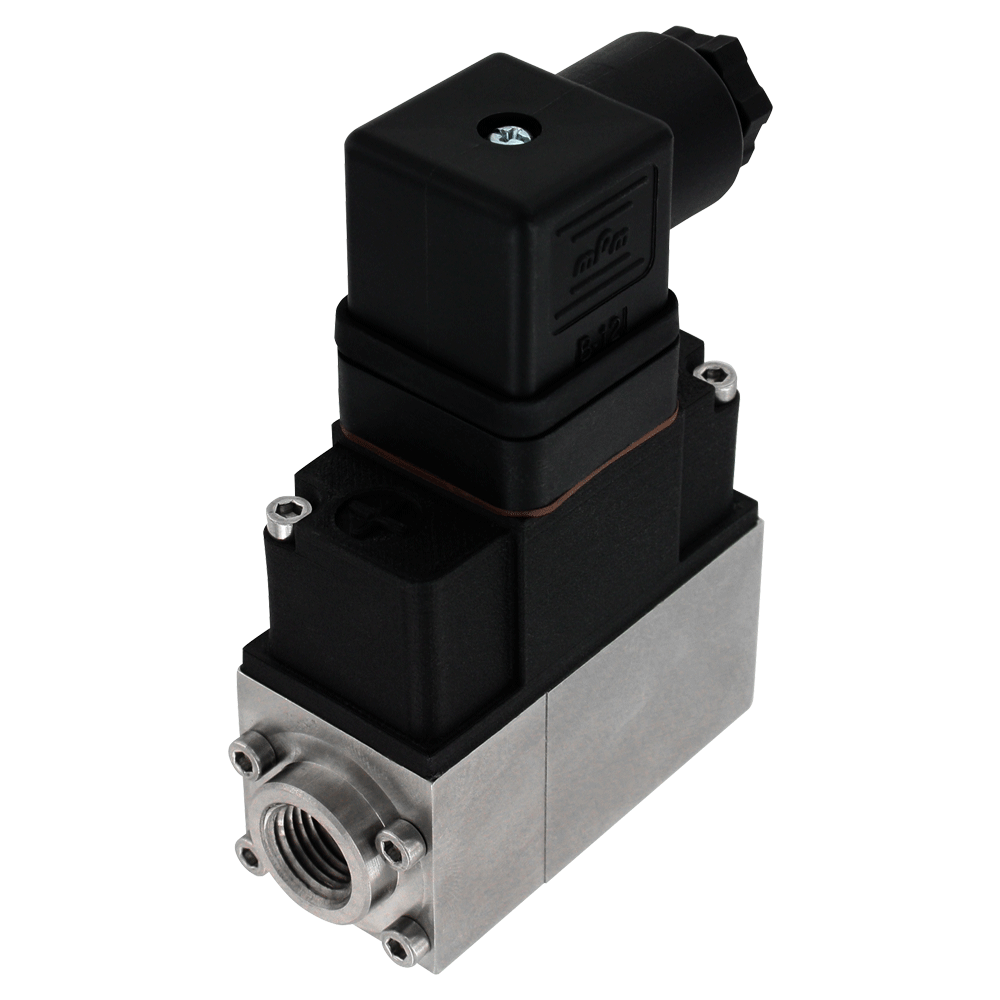

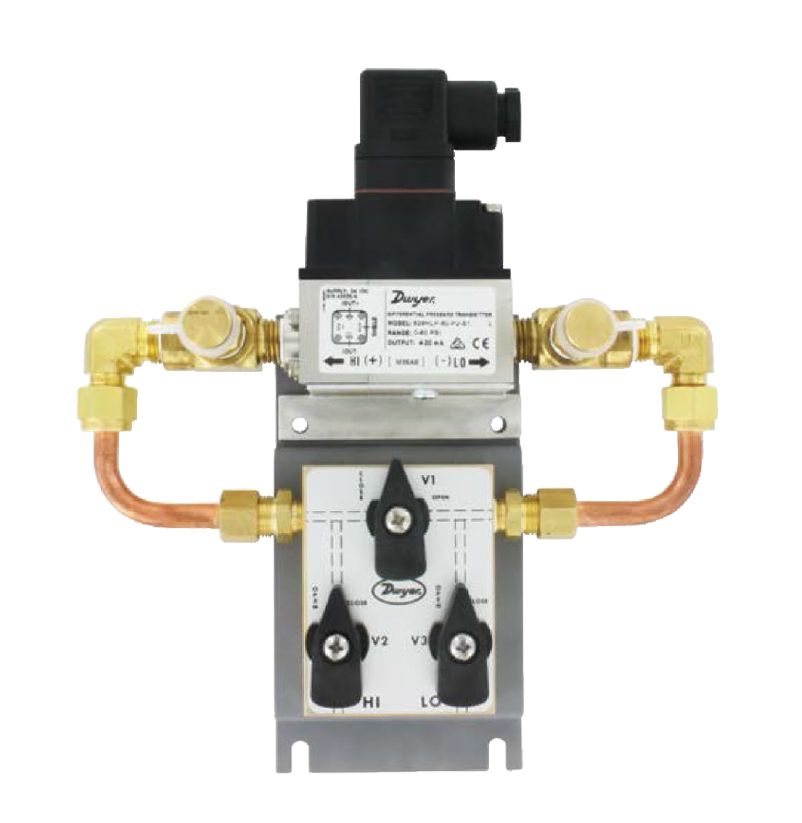

629HLP系列差压变送器适用于测量兼容气体和液体中的正压、负压或差压，精度为±1%。629HLP适用于商业、工业应用场合或卫洁应用环境中的差压测量。压力传感器将压力的差别转换为标准的4 - 20 mA或0 - 10 VDC输出信号。
应用及案例
• 换热器
• 风机盘管/空气处理机
• 测试应用
• 液压系统
• 高静压/低差压
• 泵
• 商业/工业过程
• 卫洁工业过程
产品特色
• 坚固耐用，功能多，精度高
• 适用于需要精确测量的液体或气体系统
• 出色的及时响应功能和可靠性
• 全面适用于静态和动态测量
• 将差压变化转换为4 - 20 mA或0 - 10 VDC输出信号
• 结构紧凑，重量轻，能用于多种场合，安装简便
介 质 兼容气体或液体
接液材质 304不锈钢，EPDM，硅脂，氧化铝陶瓷；
三通阀选项：黄铜，紫铜，尼龙，HNBR，FKM，NBR
外壳材质 ABS
外壳防护 IP65
精 度 ±1%， -5 ~ 60 ℃ （23 ~ 140 °F）
稳 定 性 ±1%满量程/年
温度限制 环境温度：-10 ~ 60 ℃（14 ~ 122 °F）；
工艺温度：-10 ~ 80 ℃（14 ~ 176 °F）
相对湿度 10 ~ 90%无凝结水
安装位置 任意
压力限制 见差压量程对应限制表
爆裂压力 见差压量程对应限制表
静压限制 见差压量程对应限制表
输出信号 4 - 20 mA，0 - 10 VDC
响应时间 50 ms
额定电源电压 0 -10 VDC：12 - 36 VDC或12 - 32 VAC（@最大负载2KΩ）
4 - 20 mA：8 -36 VDC
最大回路电阻 对于4 - 20 mA输出：=（电源电压-8V）/ 0.02
功 耗 电压输出最大13 mA，电流输出最大24 mA

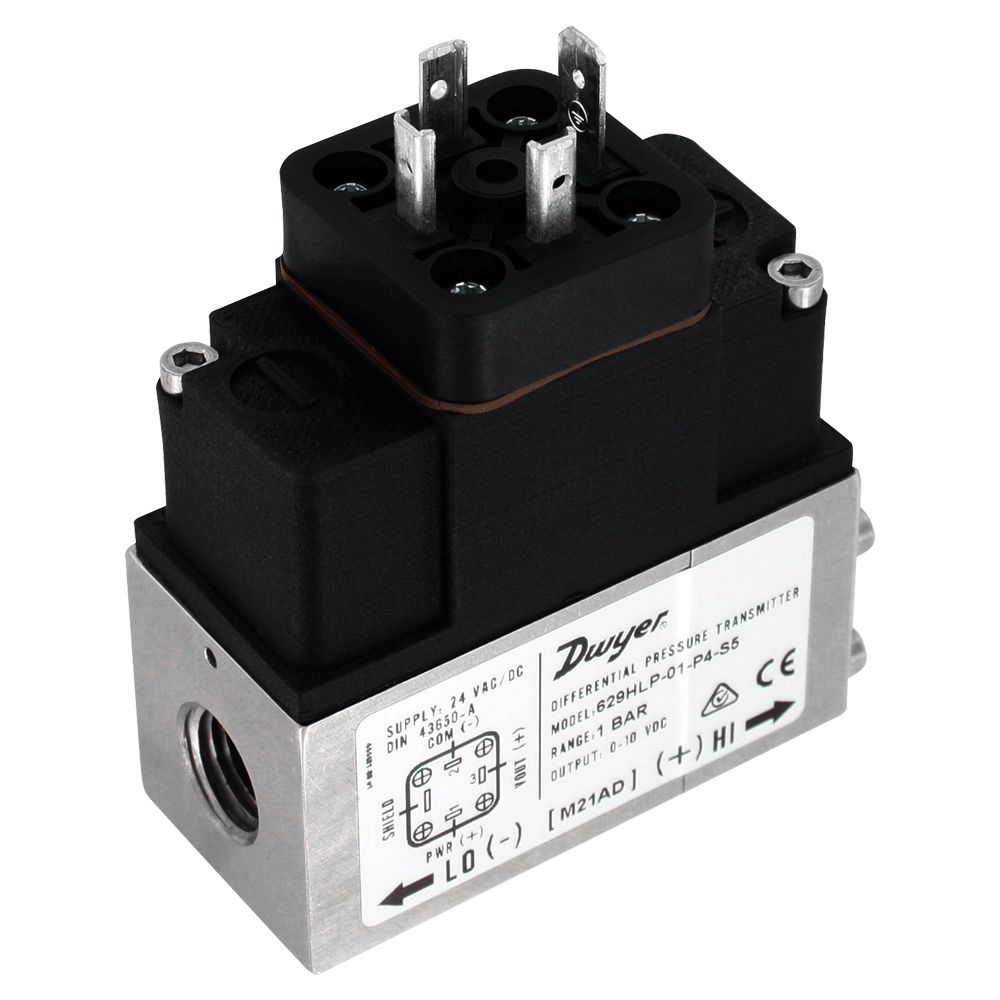

电气连接 A型DIN43650
过程连接 标准：1/4"NPT内螺纹，1/4"BSPT内螺纹；
带三通阀选件：1/8"NPT内螺纹，1/8"BSPT内螺纹
重 量 567 g（1磅4盎司）
机构认证 CE、RCM
配件 | |
型号 | 描述 |

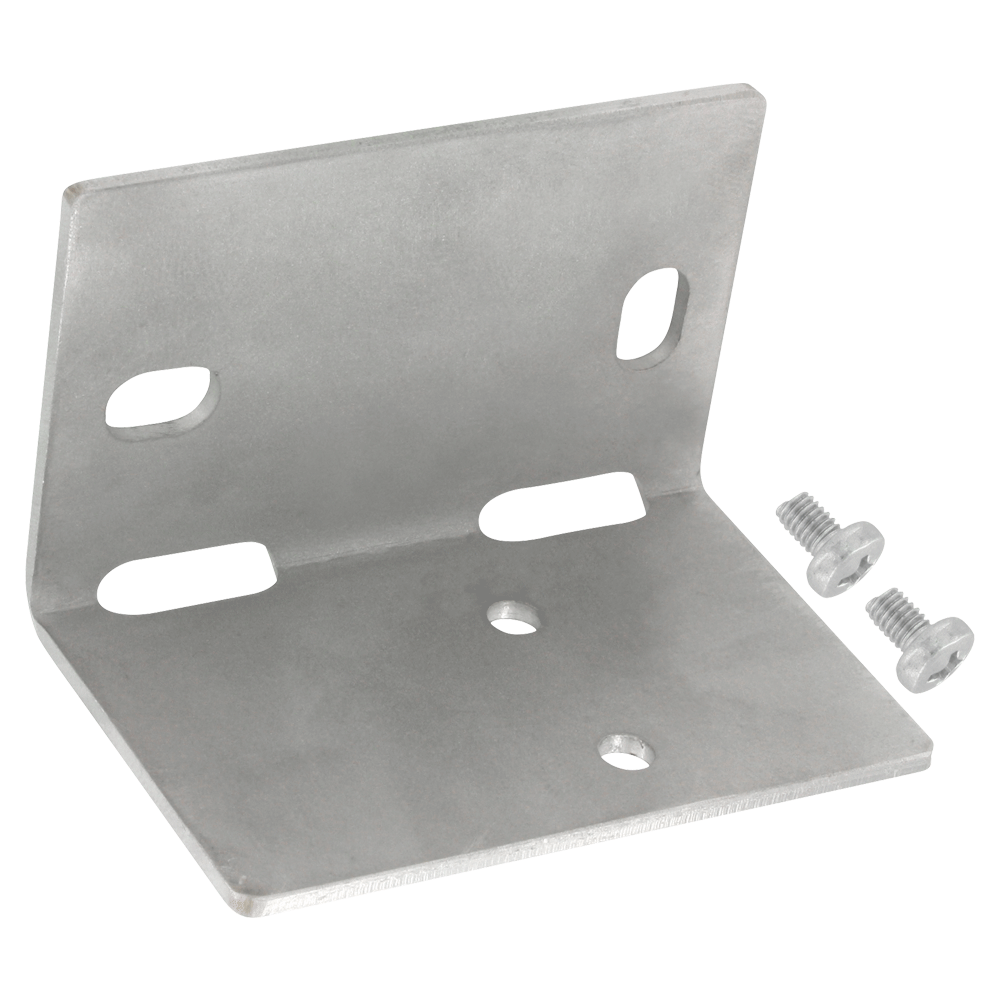

A-629HLP-BKT | 安装背板套件 |

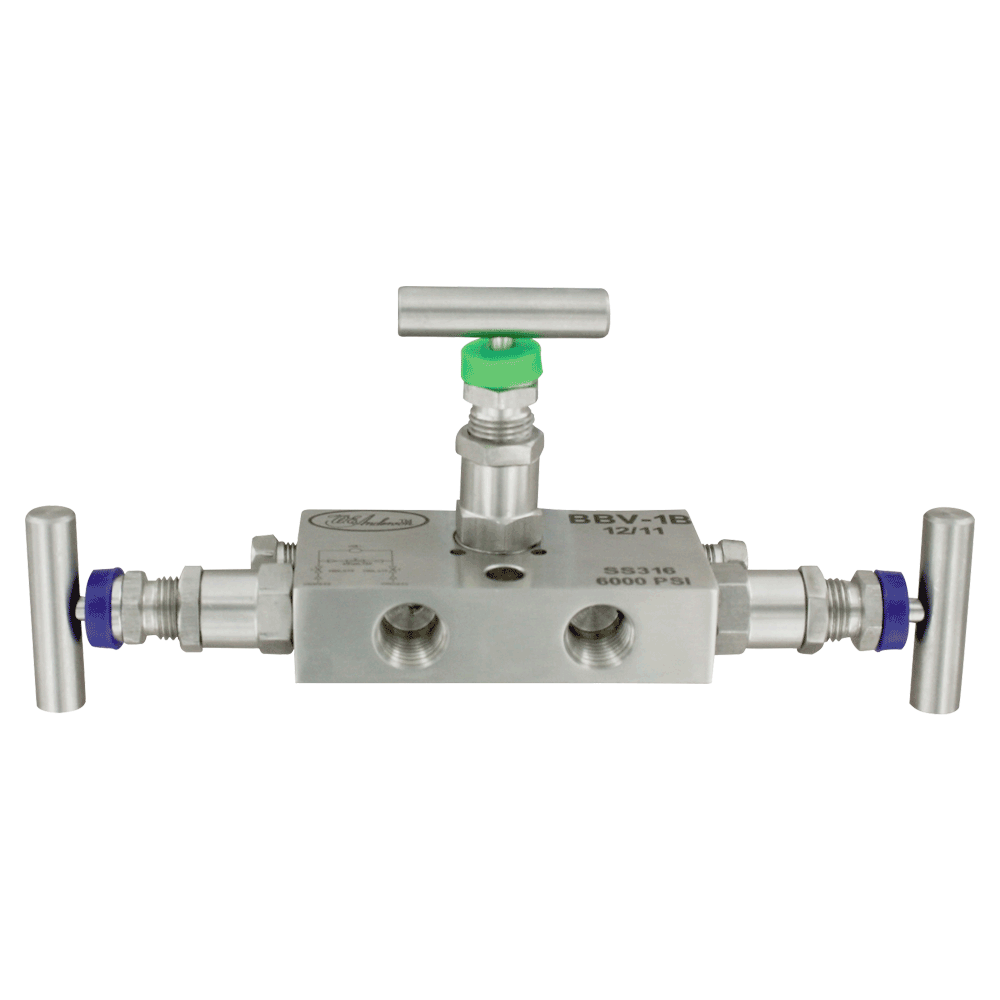

BBV-1B | 三阀组 |
A-228 | 12英寸不锈钢挠性管 |
耐压参数对照表 | |||
差压量程 | 最大静压 | *最大差压 | **最大爆裂差压 |
0~ 1 bar 0 ~ 2.5 bar 0 ~ 4 bar 0 ~ 6 bar 0 ~ 15 psi 0 ~ 30 psi 0 ~ 60 psi 0 ~ 90 psi | 25 bar 25 bar 25 bar 25 bar 360 psi 360 psi 360 psi 360 psi | 5 bar 5 bar 12 bar 12 bar 70 psi 70 psi 174 psi 174 psi | 8 bar 8 bar 18 bar 18 bar 115 psi 115 psi 260 psi 260 psi |
注意： *高压端口和低压端口之间的差压限制，变送器可以承受的范围并且不影响变送器性能 **高压端口和低端口之间的差压超过过压限制将导致永久性隔膜变形，任何高于爆裂压力限制的压力都会使隔膜爆裂 | |||
选型表 | ||||||
举例 | 629HLP | -01 | -P2 | -S1 | -FC | 629HLP-01-P2-S1-FC |
系列号 | 629HLP | 差压变送器 | ||||
量程 | 01 02 04 06 15 30 60 90 | 0 ~ 1 bar 0 ~ 2.5 bar 0 ~ 4 bar 0 ~ 6 bar 0 ~ 15 psi 0 ~ 30 psi 0 ~ 60 psi 0 ~ 90 psi | ||||
过程连接 | P2 P4 | 1/4" NPT内螺纹 1/4" BPST内螺纹 | ||||
输出信号 | S1 S5 | 4 - 20 mA 0 - 10 VDC | ||||
选项 | FC NIST 3V | 工厂校准证书 NIST校准证书 带三阀组 | ||||
注意：可根据要求定制PSI量程。请联系我们了解详情 | ||||||
