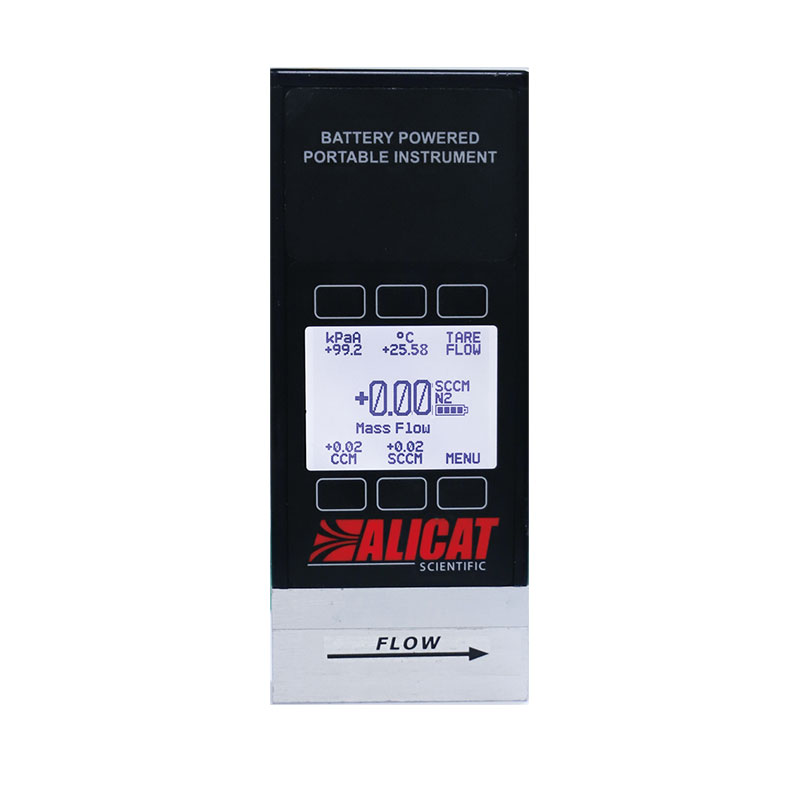

ALICAT 气体质量流量计-便携式 62系列

量程0.5 SCCM - 6000 SLPM,优于1%的精度,测量范围广,优于10ms响应时间

美国ALICAT 62系列便携式气体质量流量计,采用专利技术的内部补偿型层流压差技术,使得大流量范围下气体仍旧保持层流运动。内置的绝压和温度传感器充分补偿因压力和温度引起的体积流量与质量流量间的差异,并对用户标准工况进行修正。具有NIST可溯源校准证书。
可用于快速精确地测量过程气体的质量流量、体积流量、压力和温度,更方便用于现场多种流量校准和检测场合。

应用及案例


● 环境监测-大气站运维

● 大学/研究所

● 泄漏检测

● 燃料电池

● 计量校准

● 过程工艺气体测量


产品特色


●  续航时间达 18小时

●  数字化产品

●  主体材质可选铝,更优越的导热性能和便携性

●  多参数显示和输出:温度、压力、流量等

●  可选高精度:可优于0.5%

●  可测范围广,0.01~100%

●  响应时间快,优于10ms

●  内置98种气体

●  可现场标定混合气体(最多5种成分),并存储20种混合气



精度升级


量程为0.5 SCCM - 6000 SLPM,

其中10 SCCM - 20 SLPM量程段,下述指标升级:

质量流量普通精度    ± 0.6% 读数或± 0.1% 满量程(取最大值)

质量流量高精度       ± 0.5% 读数或± 0.1% 满量程(取最大值)

重复性                      ±(0.1% 读数 + 0.02% 满量程)

质量流量零点漂移    ± 0.01%满量程/ ℃温差

                                ± 0.01%满量程/ Atm压力差

质量流量量程漂移    ± 0.01%读 数/ ℃温差

                                ± 0.1 %读 数/ Atm压力差



性能指标


介质要求    非腐蚀性、洁净、干燥的气体

介质种类    内置了98种气体,请参考气体兼容表

                  一台设备内置所有气体,用户可现场选择

量       程    从0-0.5 SCCM 到 0-6000 SLPM(详情请咨询)

测量范围    0.01~100%

最大显示流量    128%满量程

显  示  屏    带按键背光开关,标准为LCD显示屏,可选TFT彩色显示屏

显示方式    同时显示质量流量、体积流量、压力、温度

精       度    ±(0.8%读数+0.2%满量程) 见上段精度升级部分

                  ±(0.4%读数+ 0.2%满量程)(可选)

累计流量精度    流量精度之外增加±0.5%额外误差

重  复  性  ± 0.2%满量程

质量流量温度漂移    0.02%满量程当温度从25 ℃起每变化1 ℃

质量流量压力漂移    ±(0.08 % 读数 + 0.02 % 满量程)当压力从标定压力起,每变化1bar

响应时间    优于10 ms

预热时间    < 1 s

标定工况    25℃ & 1Atm(可现场在测量范围内随意更改)

工作温度    -10 ~ 60 ℃(可选低温选项)

温度精度    ± 0.75℃

充电温度    0~ 45 ℃

工作湿度    0 ~ 95 %,无冷凝

最大工作压力    1MPa表压,进出口最大允许瞬时压差500 KPa(可选2MPa高压型号)

最低操作压力    如果不做真空特殊标定,建议在绝压80KPaA以上使用;其他真空压力建议做特殊标定

压力精度    ±0.5%读数(读数>1 Atm),或±0.07 PSIA(<1Atm)

满量程压损    参考详细压损表

数据刷新频率    数字信号40 Hz@19200波特率

屏幕刷新频率    10 Hz

数字输出信号    Micro-USB B(40 Hz at 19200 baud)

供电电压    5 VDC (Micro - USB - B)

电气接口    Micro-USB-B

泄漏率(外漏)    选择HLC选项,泄漏率可低至1 x 10-9Atm cc/s He

续航时间    黑白屏 18小时,彩屏 5小时

材       质    303 & 302 不锈钢, Viton®,硅橡胶,增强型玻璃,热固性环氧树脂,铝,硅,金,玻璃。(可选主体铝材质)

过程连接    详情参考压损表

安装方式    对位置无要求

防护等级    IP40

认       证    ISO 9001、NIST溯源认证、CE、RoHS、REACH声明、CSA (可选)



选项配件

1


安装手册

1


机构认证

1

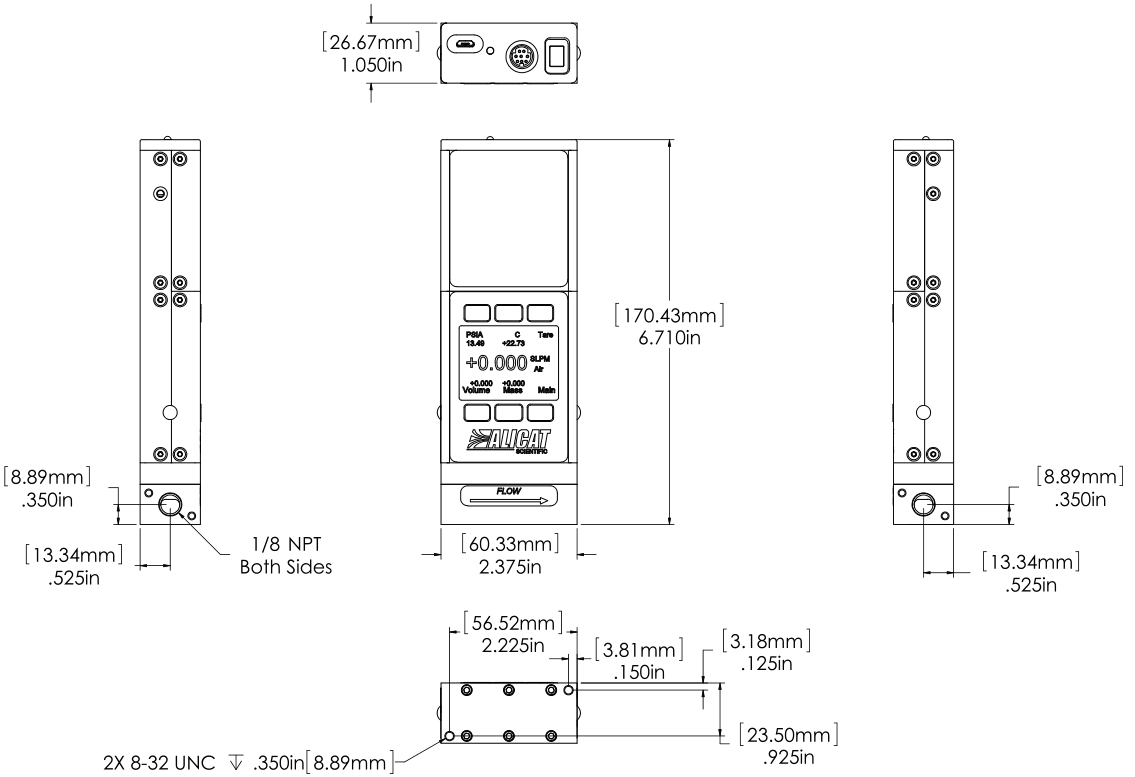

尺寸详图




尺寸压损


满量程质量流量计

满量程压损1PSID

排气到大气中

外观尺寸

连接接口2

0.5 SCCM - 5 SCCM

1.0

5.5''H ×2.4''W   ×1.1''D

M-5 10-32)内螺纹

Buna-N表面密封至1/8''NPT内螺纹)

10 SCCM - 50 SCCM

1.0

5.7''H ×2.4''W   ×1.1''D

100 SCCM - 20 SLPM

1.0

1/8''NPT内螺纹

50 SLPM

2.0

6.0''H ×4.0''W   ×1.6''D

1/4''NPT内螺纹

100 SLPM

2.5

250 SLPM

2.1

6.6''H ×4.0''W   ×1.6''D

1/2''NPT内螺纹

500 SLPM

4.0

3/4''NPT内螺纹

2000 SLPM可选配1-1/4''NPT内螺纹

1000 SLPM

6.0

2000 SLPM

5.0

6.9''H ×5.2''W   ×2.9''D

3000 SLPM

7.1

6.9''H ×5.2''W   ×2.9''D

1-1/4''NPT内螺纹

5000 SLPM

3.4

7.9''H ×5.2''W   ×3.8''D

2''NPT内螺纹

1、见公制图纸;

2、与Beswick®Swagelok®管,Parker®,表面密封,快接接头和卡套转接头相兼容,也可以按照用户需求与VCRSAE接头相兼容。



产品大图



型号列表


见“尺寸压损”。



气体编码
