490W系列无线液压差压测量套件

液体和气体压力测量，±2%的读数精度

490W系列液用差压测量套件是目前市场上最方便采用手机操作的精准的差压测量装置。采用无线传感器配合移动设备来监测，单人就能进行全面监测记录来平衡液压系统，和传统的液压平衡仪器相比较，可以节省大量时间。490W系列无线传感器可配合Dwyer的UHH6手持式装置，或配合自己的手机进行差压或流量的监测和记录。采用移动通讯技术通过蓝牙与传感器进行通信，来监测压差和流量。无需采用测量管来连接仪表，也不需安装泄放阀。和490W配合使用的是Dwyer的液压应用软件APP，这个软件包含了很多阀门制造公司阀门制造的特性参数，可将差压转换成流量直接在屏幕上显示。

应用及案例

• 制冷剂压力测试

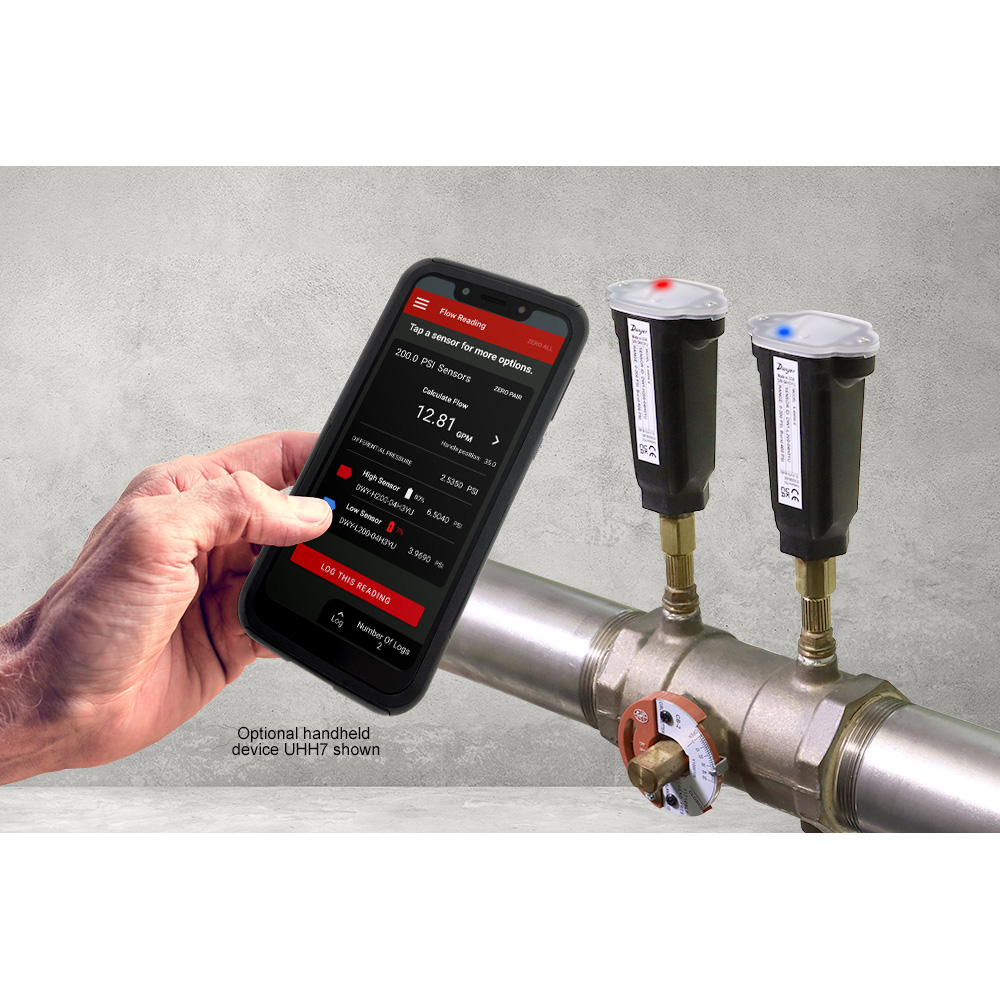

• 液压系统阀门平衡

• 测量水泵的压力降

• 测量制冷机和盘管的压力降，用于防冻保护

产品特色技术指标选项配件安装手册机构认证产品大图宣传彩页

产品特色

• 坚固的全天候手持式防护外壳可承受1米的跌落试验。

• 对压差、单压和流量进行无线测量。

• 通过蓝牙直连通讯技术，范围可达65英尺(19.8米)。

• 人体工程学设计更轻，更容易使用，更加机动灵活，安装配置快速简便。

技术指标

介质兼容气体和液体

无线传输距离长达65英尺（19.8 m）

介质兼容的气体和液体

接液材料变送器316L不锈钢

精度读数的2%，±0.5 psi

补偿温度范围 32 ~ 140°F（0 ~ 60 ℃）

压力迟滞 ±0.25%FS

压力量程 0 - 200 psi（0 - 1379 Pa）

耐压 400 psi

工程单位 psi，英尺水柱，英寸水柱，Pa，KPa，厘米水柱，毫米水柱

过程温度限制 -40~185°F（-20 ~ 85 ℃）

分辨率 0.0001 psi

过程连接两个1/4"NPT外螺纹

电源要求每个传感器2节AAA电池，用户可更换

重量 5 lb（2268 g），传感器：0.25 lb（113 g）

支持的设备 UHH6及更新版本，以及采用蓝牙® v5.0和蓝牙®低功耗（LE）

无线技术的智能设备

支持的操作系统 Android®固件版本8.0及以上

机构认证 CE、FCC

选项配件

选项
订购时添加后缀：	描述

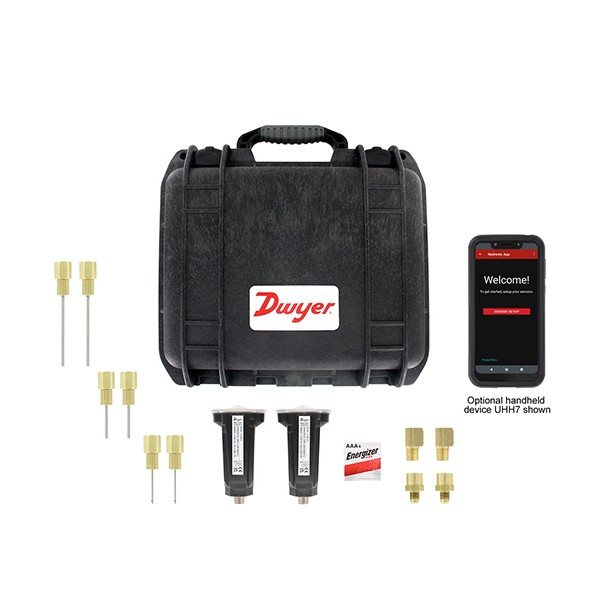

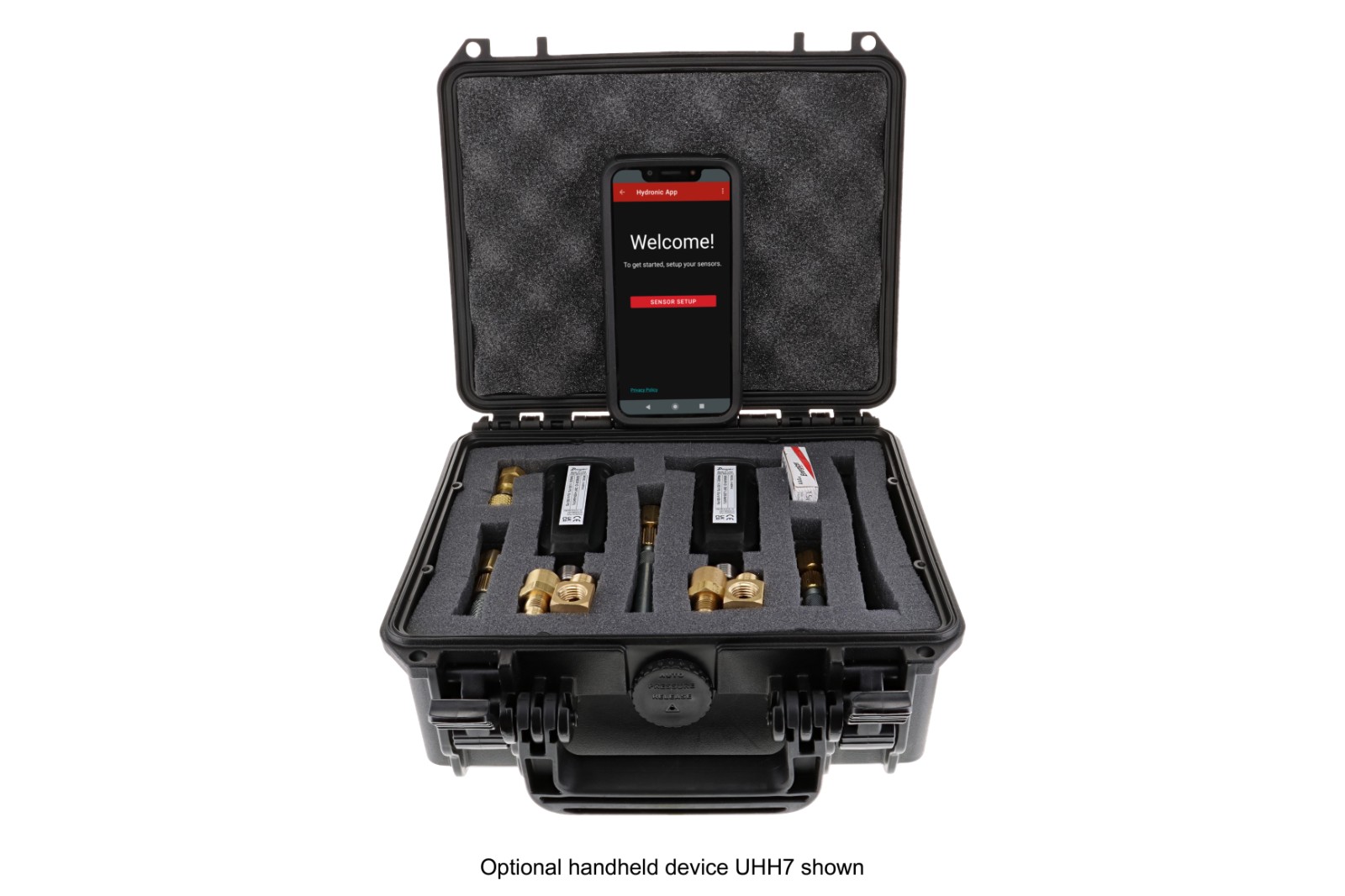

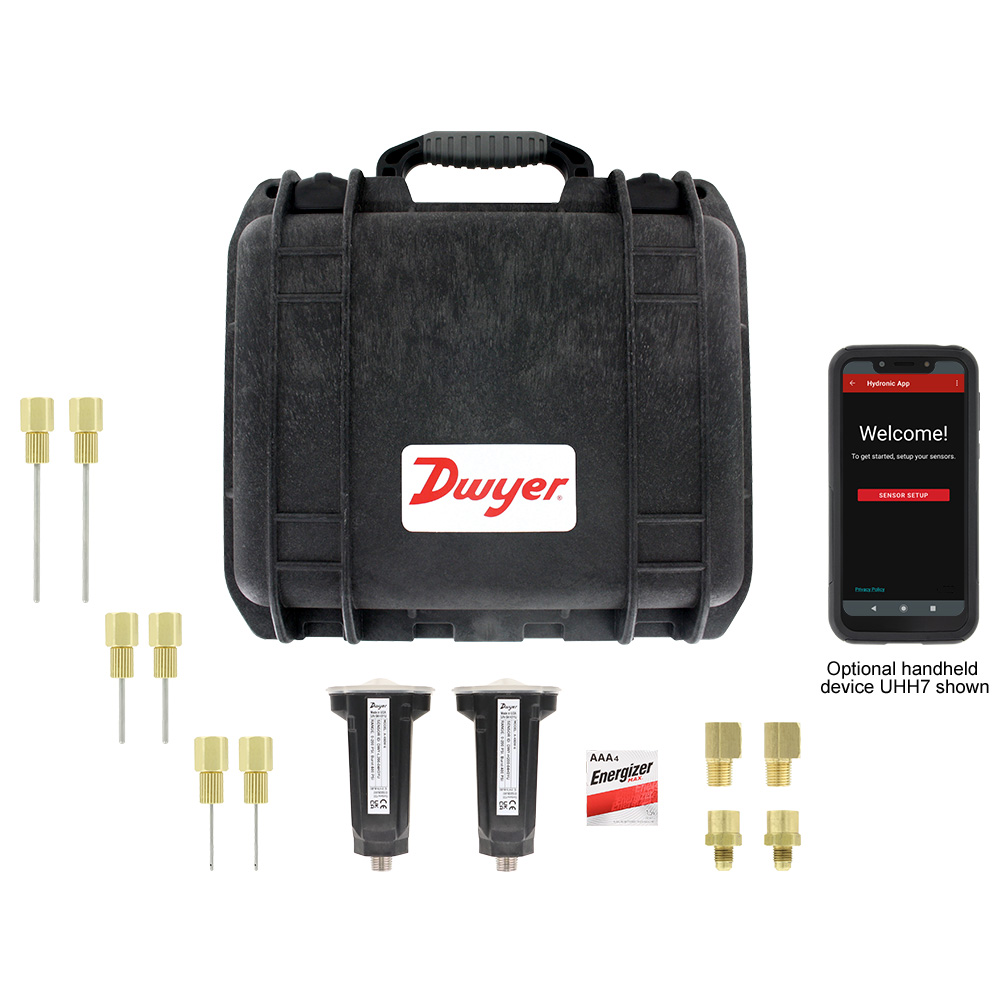

490W-6-HKIT	全套套件配有2个200 psi传感器
490W-6-HKIT-NIST	全套套件配有2个200 psi传感器，具有NIST可溯源认证
490W-6-INT-NIST	国际版本，全套套件配备2个200 psi传感器，具有NIST可溯源校准证书

配件
型号	描述
A-HKIT-500	压力测试插头适配器，用于490A-HKIT, 1/8 "直径x 1-1/2 "长度(每个套件2个)
A-HKIT-510	压力测试插头适配器，用于490A-HKIT, 1/16 "直径x 1-1/2 "长度(每个套件2个)
A-HKIT-500XL	压力测试插头适配器，用于490A-HKIT, 1/8 "直径x 3 "长度(每个套件2个)

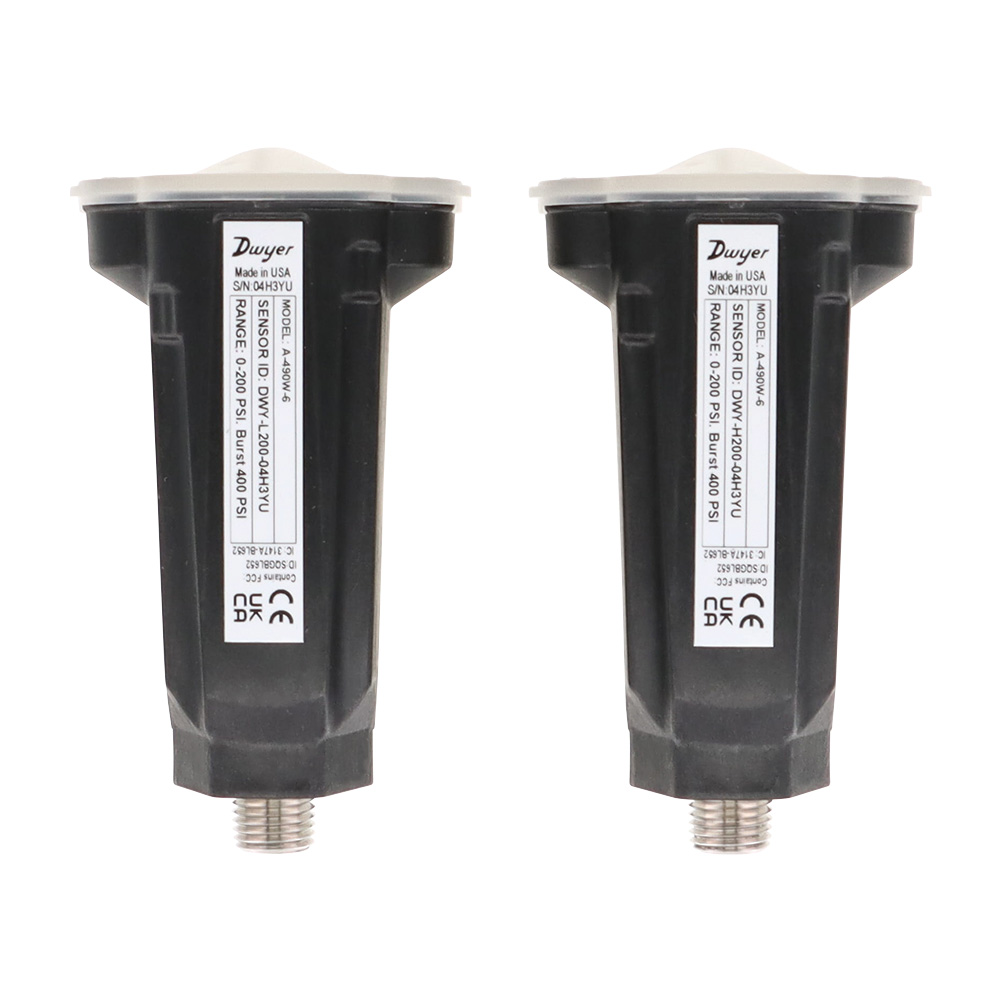

A-490W-6	更换传感器，配有2个，0-200psi
A-490W-6-NIST	更换传感器，配有2个，0-200 psi与NIST校准
A-490W-CAPS	(2)更换传感器帽
UHH7	通用手持测试设备与软件
