3%或5%精度，可选BACnet通讯协议

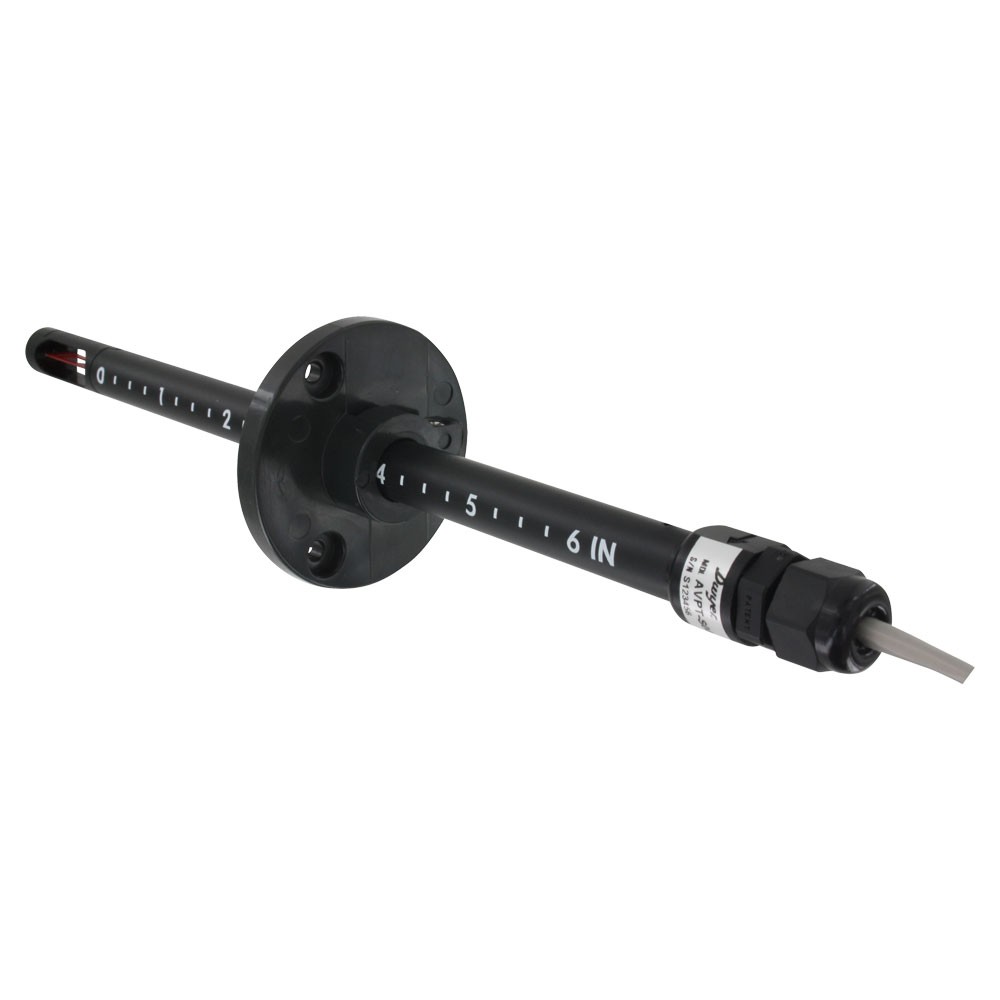

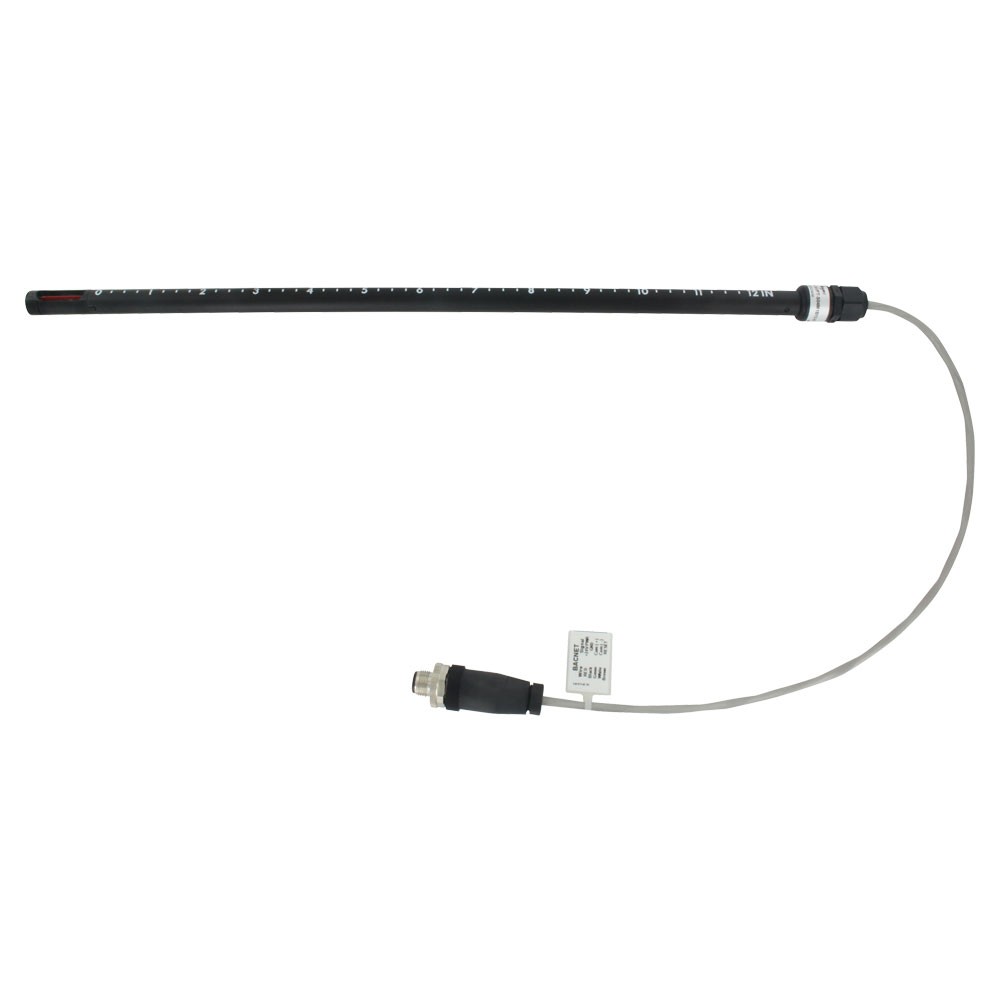

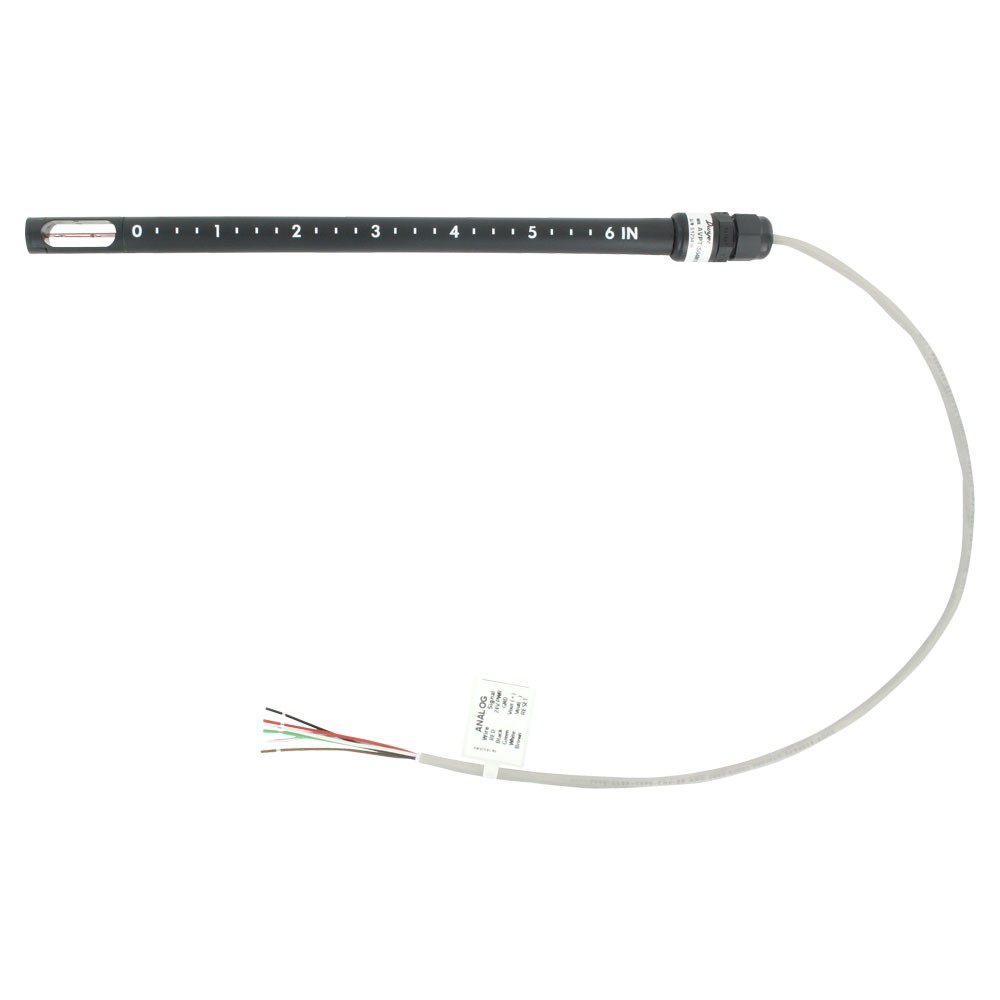

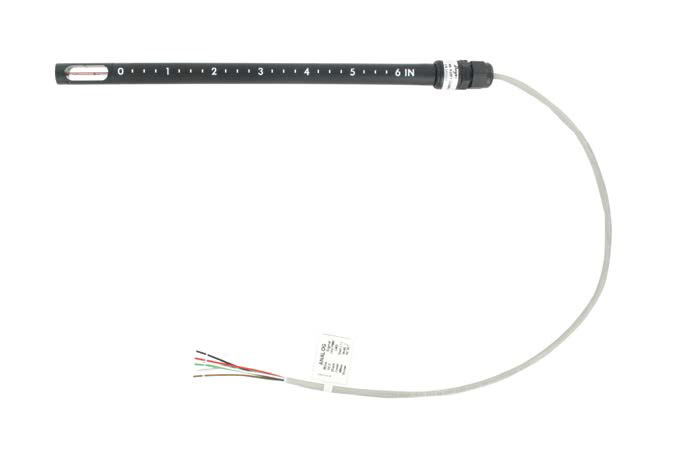

AVPT系列笔式风速变送器系列采用热式风速测量技术，用于高精度和稳定的风速测量，有英制和公制单位。AVPT系列可以配置为电压输出或BACnet MS/TP通信，向各种监视设备提供通用输入。可选择固定长度为20或78英寸电缆接线，或带5针M12接头的24英寸电缆。探头长度为6或12英寸。产品随附可调整插入深度的安装法兰。
可提供3%或5%的精度，用于不同的应用场合，可选的BACnet MS/TP通信协议可以菊花链方式连接各种测量设备。
应用及案例
• VAV系统
• 楼宇风管
产品特色
• 传感原件采用工程保形图层，以确保产品使用寿命和长期耐用
• 不同探头长度，便于安装
• 温度低于冰点应用时也能保证功能正常
介 质 清洁空气
量 程 1000，2000，3000 或4000 FPM（5，10，15， or 20 m/s）；和具体型号对应
精 度 标准：±（5%读数 + 40 FPM）；
高精度：±（3%读数 + 40 FPM）；和具体型号对应
电 源 24 VAC / VDC±20%
电流消耗 < 50 mA
输 出 模拟信号：0 -10 V（0 - 5 V可配置）
BACnet MS/TP 订购时可选
支持的波特率 9600，19200，38400，57600，76800和115200
电压输出负载电阻 最小10 KΩ（交流电源为10 V输出）；
再所有其它条件下，最小值为1 KΩ
电气连接 电缆：带有22 AWG导线的阻燃电缆
5芯电缆 0.5 m（20"）或2 m（78"）
5针M - 12 0.6 m（24英寸）；和具体型号对应
响应时间（90 %） 4 s，平均值
工作温度极限 -20 ~ 60 ℃（-4 ~ 140 °F）
储存温度限制 -40 ~ 60 ℃（-40 ~ 140 °F）
探头长度 6"或12"；和具体型号对应
外壳防护 NEMA 3
安装方向 流动方向必须与传感器剪短平行；
有关详细信息，请参见安装说明
重 量 40 g（1.4盎司）；基于M12连接，探头长度为12"
机构认证 CE，RCM，BTL，UL阻燃等级（经UL测试）
型号表 | |||||||||
举例 | AVPT | -S | 3 | C1 | A | 6 | -127 | -FC | AVPT - S 03 C1 A 06 - 127 - FC |
系列号 | AVPT | 笔式风速变送器 | |||||||
精度 | S | 标准： ±（5%读数 + 40 FPM） | |||||||
H | 高精度：±（3%读数 + 40 FPM） | ||||||||
风速量程 | 1 | 1000 FPM | |||||||
2 | 2000 FPM | ||||||||
3 | 3000 FPM | ||||||||
4 | 4000 FPM | ||||||||
5 | 5 m/s | ||||||||
10 | 10 m/s | ||||||||
15 | 15 m/s | ||||||||
20 | 20 m/s | ||||||||
电气连接 | C1 | 电缆长度 0.5 m（20"） | |||||||
C2 | 电缆长度 2 m（78"） | ||||||||
M1 | M12接头，长度0.6 m （24"） | ||||||||
输出方式 | A | 模拟信号 0 - 5 V 和 0 - 10 V | |||||||
B | BACnet MS/TP | ||||||||
探头长度 | 6 | 6" | |||||||
12 | 12" | ||||||||
BACnet地址 | 127 | 000-127整数用于BACnet输出 | |||||||
选项 | FC | 工厂校准证书 | |||||||
NIST | NIST溯源证书 | ||||||||
型号表 | |
举例 | AVPT |
SCD-PS | 100 - 240 VAC / VDC转24 VDC转换电源 |
A-AVUL-MTG | 可替换安装法兰 |
A-AVUL-QFG | 快装电缆密封接头用于风管外部安装 |
