随时实现快速压力控制响应，包括真空和背压。

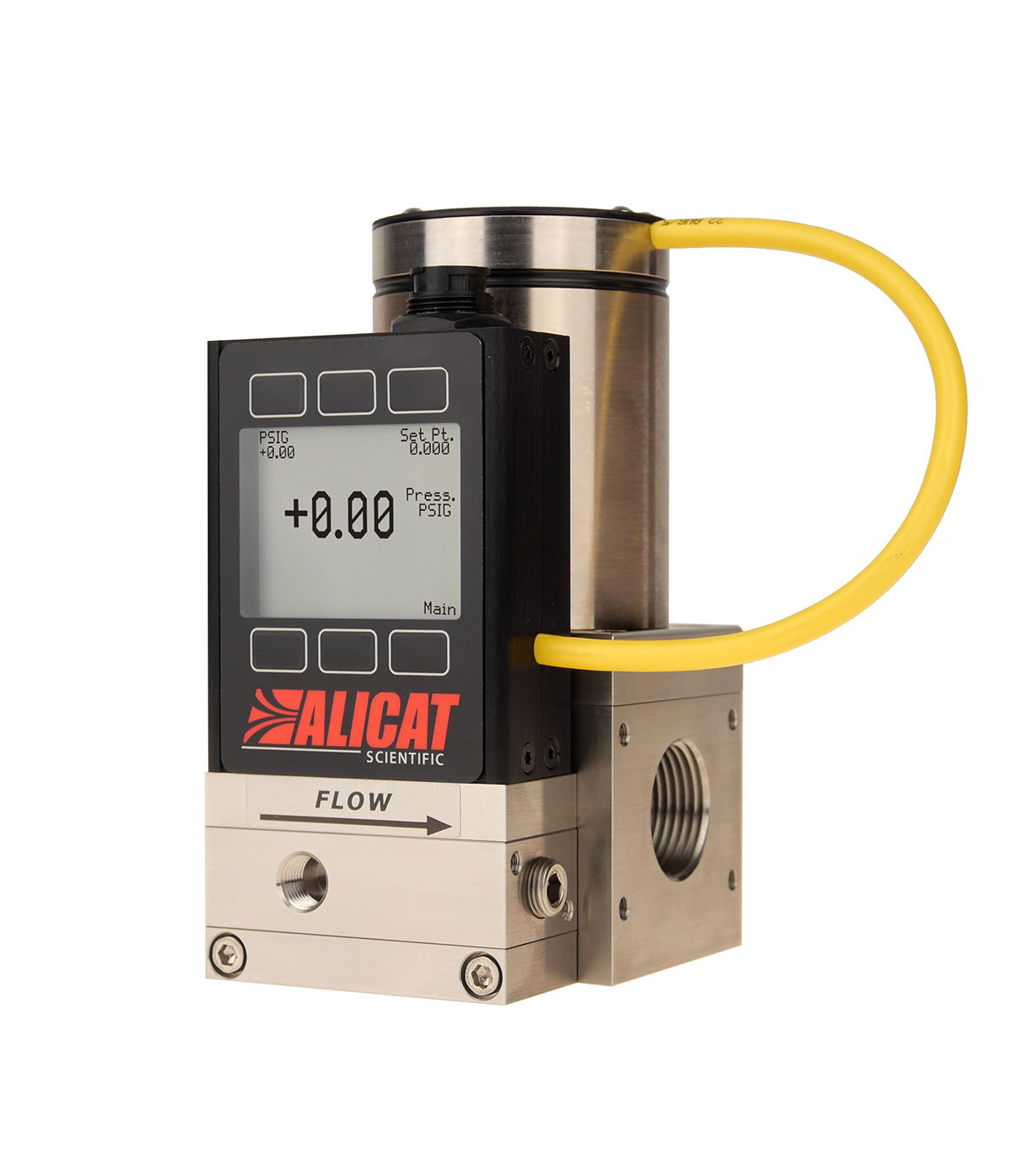

在实现大流量的工艺介质的压力控制时，36系列压力控制器（带远程取压功能）可以测量系统内任一点的绝压或表压，并通过控制另一个不同点的流量，确保系统压力保持在目标值。采用物理方式将压力传感器与阀门、流道相互隔离，这样，您可将压力准确控制在您需要的值。因此，您可对难以安装整套压力控制器的区域进行压力控制，这将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您提供的应用参数为您定制阀门和PID调节功能，确保您的控制器能实现快速、稳定的控制。
应用及案例
● 气体分析
● 过滤器通过特性
● 真空镀膜及过程控制
产品特色
● 大孔径阀门的配置，对于客户的大流量工艺条件，依然可以确保设备快速地达到压力设定值，且具有NIST可溯源精度。
● 通讯连接。36系列单阀压力控制器默认采用数字与模拟两种通讯方式；数字通讯串口和Modbus RTU 通过RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便与您的数字工业或实验室网络整合。
● 背压控制选项。36系列单阀压力控制器下游阀门的选项，可使您的艾里卡特产品成为背压控制器。该选项与绝压压力传感器配合时尤其能取得事半功倍的效果，无论大气压如何变化，均可将您的过程系统保持在一定的准确压力。
量程 | 绝压：15-500PSIA 表压：0.07-500PSIG 差压：0.07-500PSID |
精 度 | ± 0.25%满量程（量程＜0.07PSI需咨询厂家） |
高 精 度 | ± 0.125%满量程 （量程＜0.07PSI需咨询厂家） |
重 复 性 | ± 0.08%满量程 |
温度敏感性 | 零点漂移：0.02%满量程/℃（从清零温度开始） 量程漂移：0.02%满量程/℃（从校准温度开始） |
稳态控制范围（量程比） | 0.01% ~ 100% 满量程 |
操作温度 | -10 ~ 60 ℃（环境和介质）（可选高温选项，介质100℃，环境85℃） |
阀门响应时间（T63） | ＜30ms，与流量和阀门规格有关，用户可调 |
阀门类型 | 常闭 |
显示响应时间（典型） | ＜10ms |
预热时间 | < 1 s |
兼容气体 | 兼容所有非腐蚀性气体；选择不锈钢传感器，可兼容所有非腐蚀性气体和液体，部分腐蚀性气体，具体请咨询 |
传感器极限压力 | 0.07-100psi:3 × 满量程 500psi:1.5×满量程 |
最大静压（仅限压差控制器） | ≤100PSID：200 psig 500PSID：750 psig |
安装方向 | 配置R阀门需阀体垂直向上安装，其他阀门无要求 |
安装固定孔 | 4×8-32UNC螺纹，孔深0.25" |
防护等级 | IP40（更高防护等级请咨询） |
工作湿度 | 0-95%RH，无冷凝 |
接液材质 | 请咨询工厂 |
显示屏 | 标准为单色LCD显示屏（带背光）；可选TFT彩色显示屏 |
数字信号 | RS232/RS485串口和Modbus RTU（默认）；可选Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet |
模拟信号 | 0 - 5 VDC（默认）、可选1 - 5 VDC、0 - 10 VDC、4 - 20 mA |
模拟信号刷新频率 | 1000Hz |
显示刷新频率 | 10Hz |
数字信号刷新频率 | 40Hz@19200BAUD |
模拟信号精度 | 标准精度额外增加±0.1%满量程误差 |
电气接口 | DB9M(默认)，可选DB9、DB15、6针工业接口、8针M12、8针Mini-DIN等 |
供电电压 | 12-24 Vdc |
供电电流 | 0.25-1 A（对于4-20mA模拟输出，额外增加40 mA） |

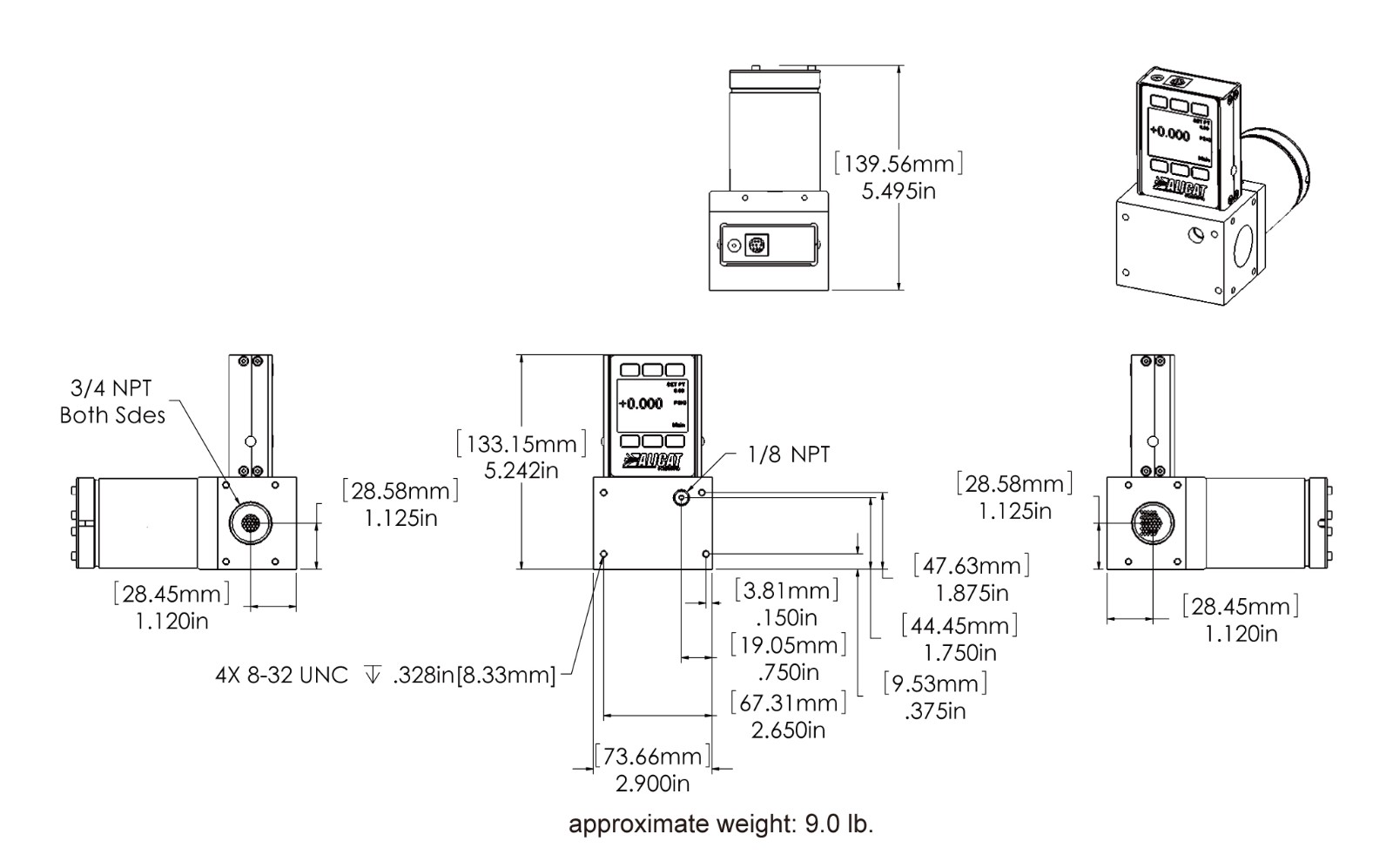

尺 寸1 | 5.44" H × 2.90" W × 3.30" D |
重 量1 | 约9.0lb（4.1kg） |
过程接口1 | 3/4" NPT内螺纹，其他接口类型和规格请咨询 |
远程传感器接口 | 1/8" NPT内螺纹，其他接口类型和规格请咨询 |
注1、默认阀门为R阀门，如配置其他类型阀门，请索要具体图纸查看尺寸和重量； | |
艾里卡特36系列绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门，可选用各种孔径，实现对较大流量的控制，适用于非腐蚀性气体。
差压 | 绝压 | 表压 |
2 INH2OD | 10 TORRA（真空） | 2 INH2OG |
1 PSID | 100 TORRA（真空） | 1 PSIG |
5 PSID | 15 PSIA | 5 PSIG |
15 PSID | 30 PSIA | 15 PSIG |
30 PSID | 100 PSIA | 30 PSIG |
100 PSID | 500 PSIA | 100 PSIG |
500 PSIG |
