ALICAT 双阀大流量-压力控制器 34系列

快速实现较大的密闭容器压力、真空或背压控制

对于较大压力容器，34系列双阀压力控制器采用两个比例阀精确控制密闭或端闭容器内气体压力。该系列产品可快速达到新的设定值并保持该设定值，即使遇到不稳定的给进压力或者不断变化的温度，亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能，确保您的控制器能实现快速、稳定的控制。

应用及案例

● 气体分析

● 过滤器通过特性

● 真空镀膜及过程控制

产品特色技术指标机械性能通讯电源尺寸详图尺寸连接产品大图量程列表宣传彩页

产品特色

● 快速、准确的阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值，且具有NIST可溯源精度。

● 通讯连接。34系列单阀压力控制器默认采用数字与模拟两种通讯方式；数字通讯串口和Modbus RTU 通过RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便与您的数字工业或实验室网络整合。

●高效。双阀门设计中的另一个比例阀用于排出过剩压力，但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。

量程	绝压：15-500PSIA 表压：0.07-500PSIG 差压：0.07-500PSID
精度	± 0.25%满量程（量程＜0.07PSI需咨询厂家）
高精度	± 0.125%满量程（量程＜0.07PSI需咨询厂家）
重复性	± 0.08%满量程
温度敏感性	零点漂移：0.02%满量程/℃（从清零温度开始）量程漂移：0.02%满量程/℃（从校准温度开始）
稳态控制范围（量程比）	0.01% ~ 100% 满量程
操作温度	-10 ~ 60 ℃（环境和介质）（可选高温选项，介质100℃，环境85℃）
阀门响应时间（T63）	＜30ms，与流量和阀门规格有关，用户可调
阀门类型	常闭
显示响应时间（典型）	＜10ms
预热时间	< 1 s

兼容气体	兼容所有非腐蚀性气体；选择不锈钢传感器，可兼容所有非腐蚀性气体和液体，部分腐蚀性气体，具体请咨询
传感器极限压力	0.07-100psi:3 × 满量程 500psi:1.5×满量程
上限静压（仅限压差控制器）	≤100PSID：200 psig 500PSID：750 psig
安装方向	配置R阀门需阀体垂直向上安装，其他阀门无要求
安装固定孔	8×8-32UNC螺纹，孔深0.25"
防护等级	IP40（更高防护等级请咨询）
工作湿度	0-95%RH，无冷凝
接液材质	请咨询工厂

显示屏	标准为单色LCD显示屏（带背光）；可选TFT彩色显示屏
数字信号	RS232/RS485串口和Modbus RTU（默认）；可选Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模拟信号	0 - 5 VDC（默认）、可选1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模拟信号刷新频率	1000Hz
显示刷新频率	10Hz
数字信号刷新频率	40Hz@19200BAUD
模拟信号精度	标准精度额外增加±0.1%满量程误差
电气接口	DB9M(默认)，可选DB9、DB15、6针工业接口、8针M12、8针Mini-DIN等
供电电压	12-24Vdc
供电电流	0.25-1 A（对于4-20mA模拟输出，额外增加40 mA）


尺寸1	5.44" H × 10.55" W × 2.25" D
重量1	约15.5lb（7.0kg）
过程接口1	3/4" NPT内螺纹，其他接口类型和规格请咨询
注1、默认阀门为双R阀门，如配置其他类型阀门，请索要具体图纸查看尺寸和重量；


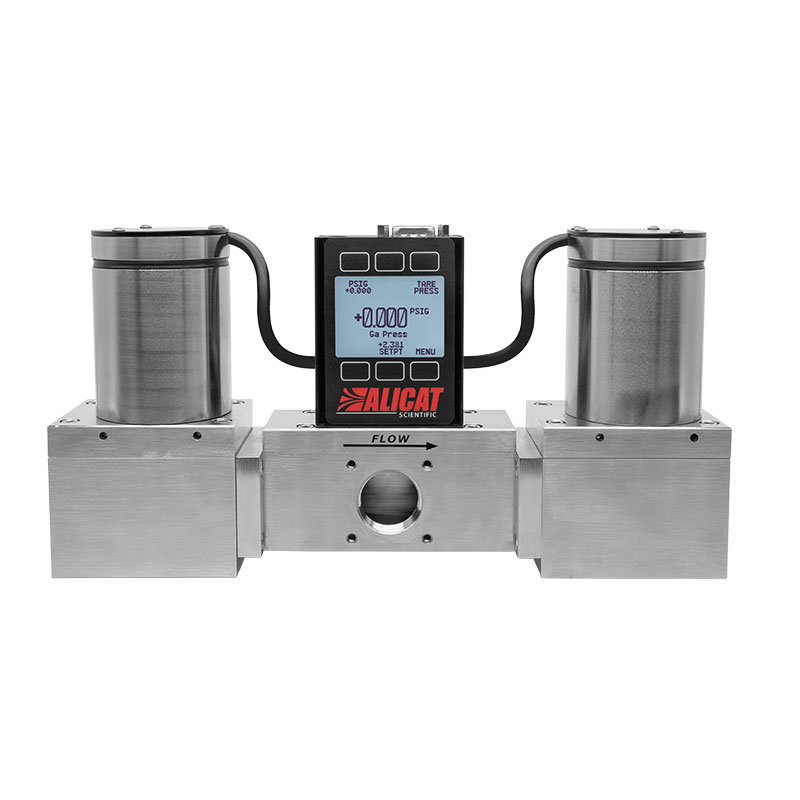

艾里卡特34系列双阀绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门，可选用各种孔径，实现对较大流量大体积密封容器的控制，适用于非腐蚀性气体。
