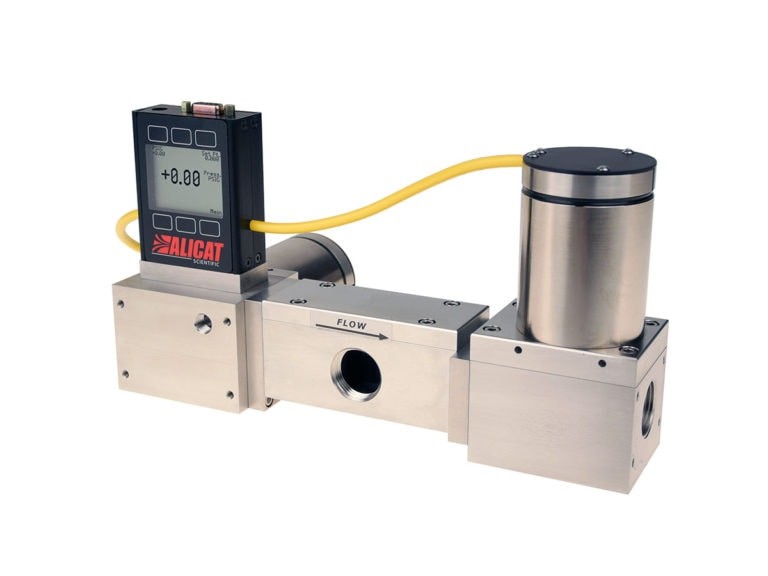

ALICAT 双阀异型-压力控制器 37系列

快速响应的密闭容器压力、真空或背压控制

在密闭容器压力控制器中，艾里卡特37系列异型双阀压力控制器（带远程取压功能）采用两个比例阀精确控制端闭容器内的气体压力，并采用物理方式将压力传感器与阀门、流道相互隔离，由此您可将压力准确控制在您需要的值。因此，您可对难以安装整套压力控制器的区域进行压力控制，这还将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能，确保您的控制器能实现快速、稳定的控制

应用及案例

● 气体分析

● 过滤器通过特性

● 真空镀膜及过程控制

产品特色技术指标机械性能通讯电源选项配件安装手册机构认证尺寸详图尺寸连接产品大图量程列表宣传彩页

产品特色

● 快速、准确的阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值，且具有NIST可溯源精度。

● 通讯连接。37系列单阀压力控制器默认采用数字与模拟两种通讯方式；数字通讯串口和Modbus RTU 通过RS232或RS485、 Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet，方便与您的数字工业或实验室网络整合。

●高效。双阀门设计中的另一个比例阀用于排出过剩压力，但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要控制压力时，均可通过压力传感端口进行控制。

技术指标

量程	绝压：15-3000PSIA 表压：0.07-3000PSIG 差压：0.07-500PSID
精度	± 0.25%满量程（量程＜0.07PSI需咨询厂家）
高精度	± 0.125%满量程（量程＜0.07PSI需咨询厂家）
重复性	± 0.08%满量程
温度敏感性	零点漂移：0.02%满量程/℃（从清零温度开始）量程漂移：0.02%满量程/℃（从校准温度开始）
稳态控制范围（量程比）	0.01% ~ 100% 满量程
操作温度	-10 ~ 60 ℃（环境和介质）（可选高温选项，介质100℃，环境85℃）
阀门响应时间（T63）	＜30ms，与流量和阀门规格有关，用户可调
阀门类型	常闭
显示响应时间（典型）	＜10ms
预热时间	< 1 s

机械性能

兼容气体	兼容所有非腐蚀性气体；选择不锈钢传感器，可兼容所有非腐蚀性气体和液体，部分腐蚀性气体，具体请咨询
传感器极限压力	0.07-100psi:3 × 满量程 500-3000psi:1.5×满量程
最大静压（仅限压差控制器）	≤100PSID：200 psig 500PSID：750 psig
安装方向	位置不敏感
安装固定孔	2×8-32UNC螺纹，孔深0.25"
防护等级	IP40（更高防护等级请咨询）
工作湿度	0-95%RH，无冷凝
接液材质	请咨询工厂

通讯电源

显示屏	标准为单色LCD显示屏（带背光）；可选TFT彩色显示屏
数字信号	RS232/RS485串口和Modbus RTU（默认）；可选Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模拟信号	0 - 5 VDC（默认）、可选1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模拟信号刷新频率	1000Hz
显示刷新频率	10Hz
数字信号刷新频率	40Hz@19200BAUD
模拟信号精度	标准精度额外增加±0.1%满量程误差
电气接口	DB9M(默认)，可选DB9、DB15、6针工业接口、8针M12、8针Mini-DIN等
供电电压	12-24Vdc
供电电流	250m A（对于4-20mA模拟输出，额外增加40 mA）

选项配件

安装手册

机构认证

尺寸详图


尺寸连接

尺寸1	4.08" H × 4.80" W × 1.05" D
重量1	约1.6lb（0.7kg）
过程接口	1/8" NPT内螺纹，其他接口类型和规格请咨询
远程传感器接口	1/8" NPT内螺纹，其他接口类型和规格请咨询
注1、默认阀门为双PCV阀门，如配置其他类型阀门，请索要具体图纸查看尺寸和重量；

产品大图

量程列表

艾里卡特37系列双阀绝压和表压压力控制器（带远程取压功能）采用小型比例阀门控制较小流量或者较小体积的容器，适用于非腐蚀性气体。

差压	绝压	表压
2 INH₂OD	10 TORRA（真空）	2 INH₂OG
1 PSID	100 TORRA（真空）	1 PSIG
5 PSID	15 PSIA	5 PSIG
15 PSID	30 PSIA	15 PSIG
30 PSID	100 PSIA	30 PSIG
100 PSID	500 PSIA	100 PSIG
	1000 PSIA	500 PSIG
	1500 PSIA	1000 PSIG
	2000 PSIA	1500 PSIG
	3000 PSIA	2000 PSIG
		3000 PSIG

宣传彩页

ALICAT 37系列22V1.pdf
