尺寸小，价格低，带开关信号输出

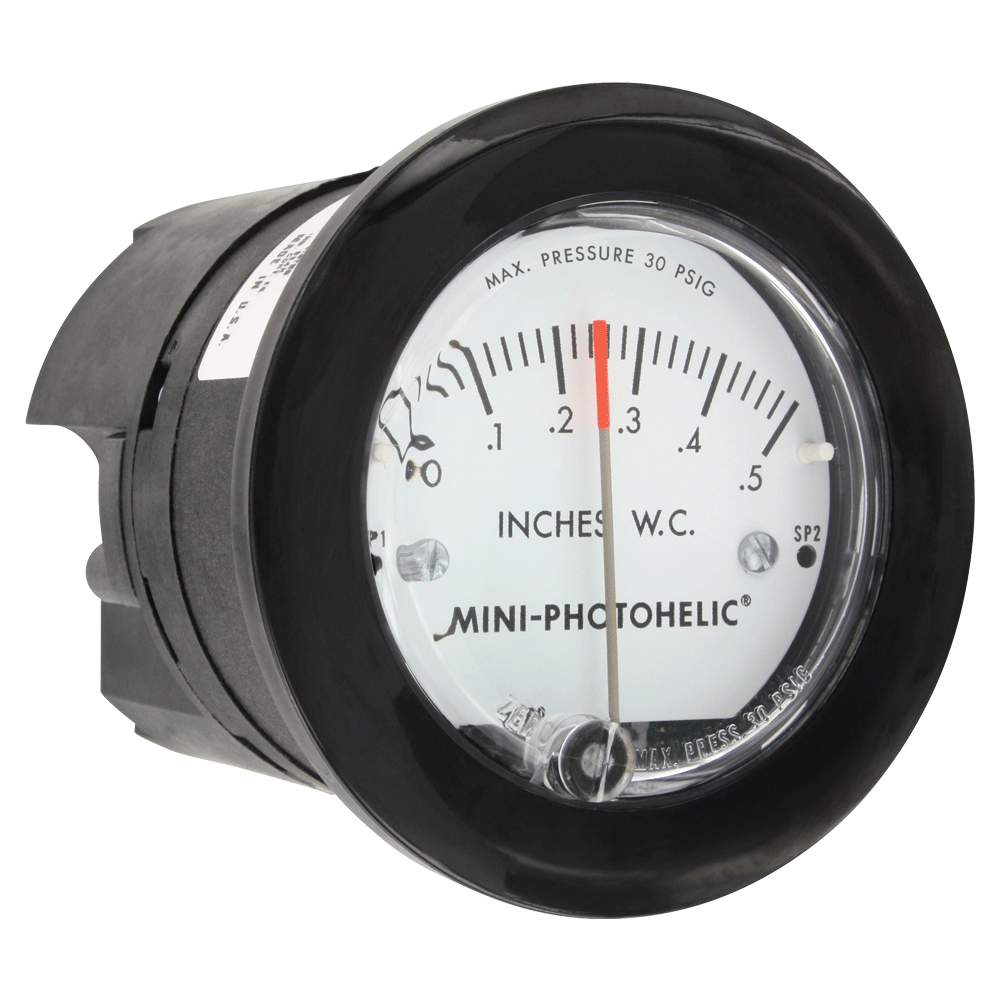

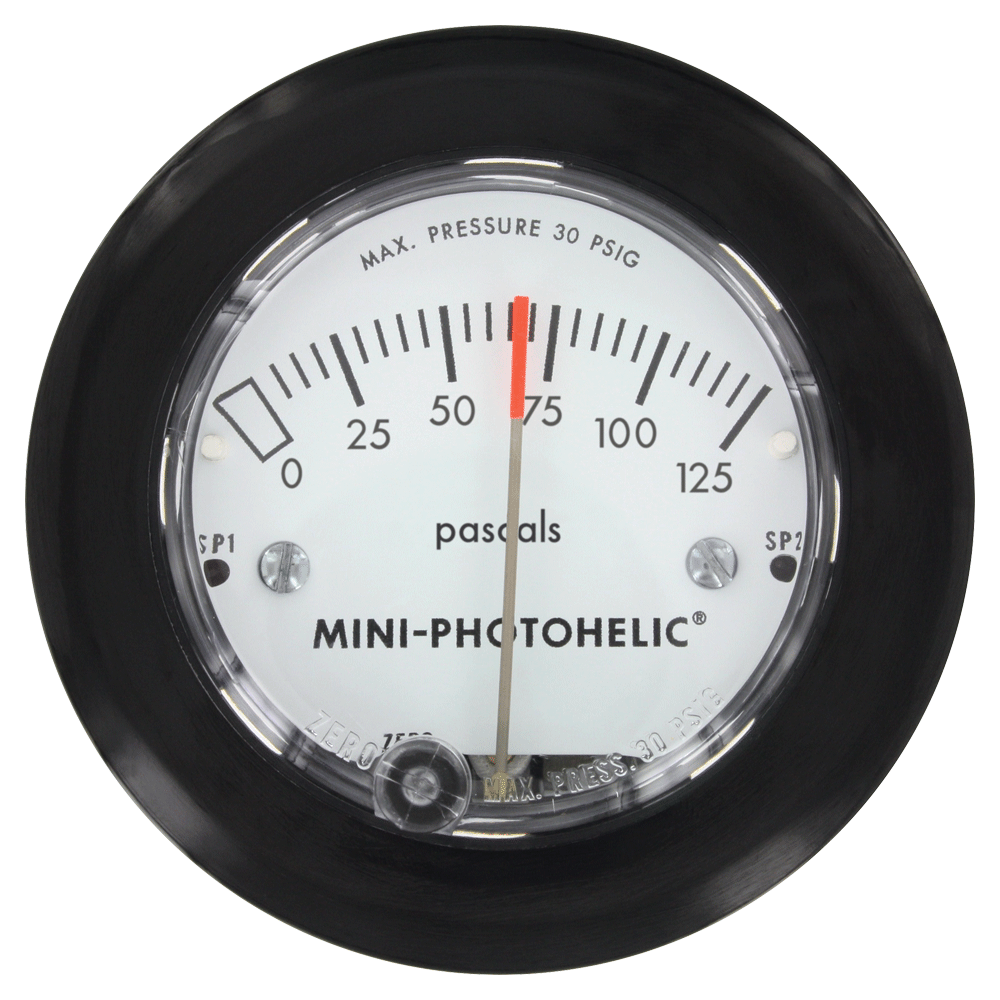

MP系列 Mini-Photohelic® 微差压开关/表将可靠耐用的Minihelic® II为差压表和和两个单刀双掷的设定开关结合起来，用于监测和控制气体的正压，负压或差压，微差压表的读数和开关的动作是分别独立的。 前面板和背板上都带有开关的状态LED指示灯，开关的设定点值可通过背板上的按键来调整。这个小尺寸的微差压开关/表最适用于通风柜，洁净室，以及除尘，气力输送等应用场合。
应用及案例
• 通风柜
• 集尘
• 气力输送
• 洁净室
产品特色
• 仪表读数不受开关操作的影响，即使在断电时也会继续读取压力
• LED 指示器可观察设定点的开关状态
• 紧凑的设计除了可以满足功率较大的设备，同时满足相同的规格的应用
差压表技术指标
介质：空气和不易燃，兼容气体
材质：请向厂家咨询
精度：满刻度的±5% @ 70?F（21.1 ℃）。垂直安装
压力范围：30 psig（2.067 bar）
温度范围：20 至120?F（-6.7 至49 ℃）
连接件：软管接头用于3/16" 内径管（STD）1/8? NPT 外螺
纹(可选择)
尺寸：4-1/8"（104.78 mm）深x 3-1/16"（77.79 mm）直径
重量：23 oz（652 g）
开关技术指标
开关类型：（2）单刀双掷继电器
电气指标：5A @ 120/240 VAC Resistive；5A @ 30 VDC
电气连接：旋紧式接线盒。可连接22-12 AWG 电线
电源：24 VDC / 24 VAC 50/60 Hz 4 瓦
安装定位：压力表表面在垂直方向
设定点调节：按键
标准附件：（2）安装螺钉，（1）.050? 六角扳手
机构认证：UL，cUL，CE
选项 | |
要订购添加后缀： | 描述 |
-NPT | 1/8" 外螺纹 NPT |
例：MP-000-NPT | |
-NIST | NIST可溯源校准证书 |
例：MP-005-NIST | |
配件 | |
型号 | 描述 |
A-301 | 静压头为1/4"金属管连接 |
A-302 | 静压头为3/16"和1/8"内径塑料或橡胶管 |
A-302F-A | 带安装法兰的303不锈钢静压取压头，用于3/16"内径的橡胶或塑料 管,插入深度为4"，带安装螺丝 |
A-489 | 带法兰连接的4"直式静压取压头 |
型号表 | |||
型号 | 量程，Inches of Water | 型号 | 量程，Pa |
MP-000 | 0-0.5 | MP-125PA | 0-125 |
MP-001 | 0-1.0 | MP-250PA | 0-250 |
MP-002 | 0-2.0 | MP-500PA | 0-500 |
MP-003 | 0-3.0 | 型号 | 量程，kPa |
MP-005 | 0-5.0 | ||
MP-010 | 0-10 | MP-1KPA | 0-1 |
MP-020 | 0-20 | MP-3KPA | 0-3 |
