微差压表和高低限位控制的组合

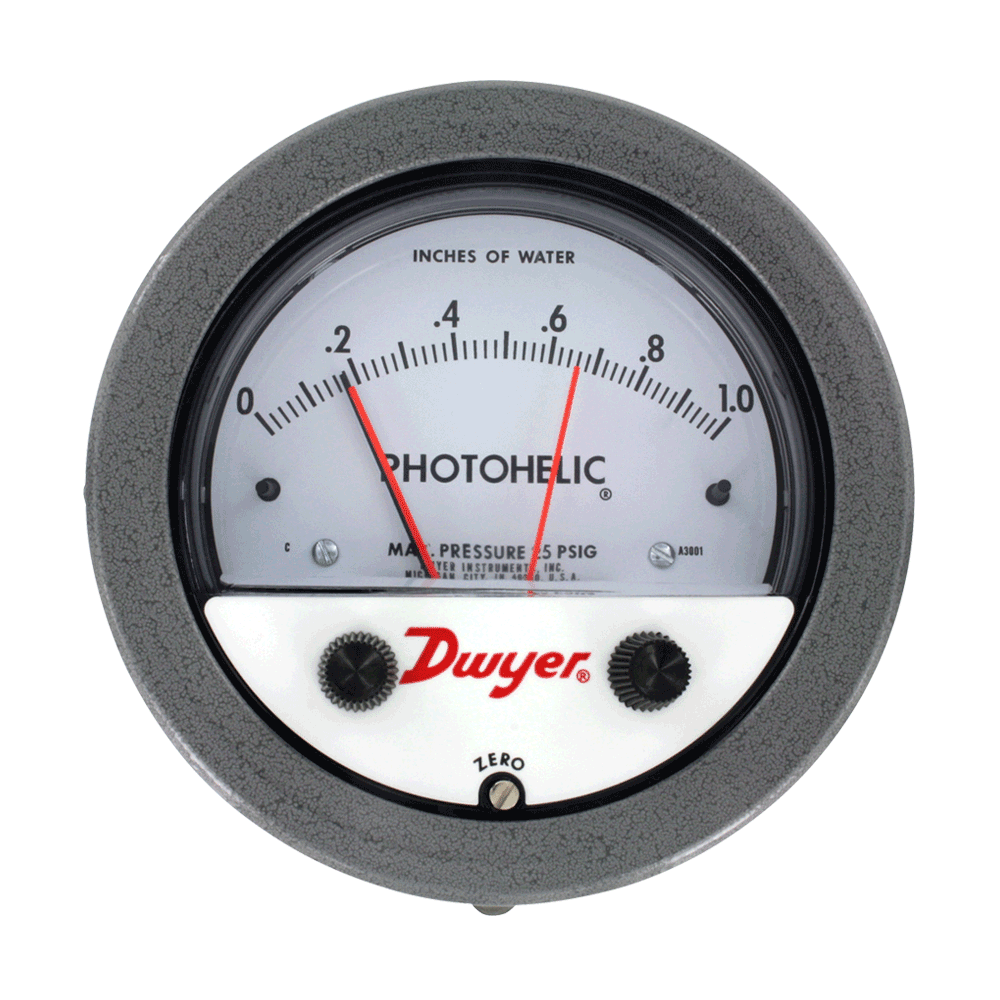

A3000系列 Photohelic®微差压开关/表采用了可靠耐用的Magnehelic®设计理念，把高精度差压表和高重复性的差压开关组合在一起。可以测量和控制空气或其它兼容气体的正压，负压或差压。标准耐压等级为25psig(1.7bar)，也可选择耐压35psig(2.4bar)或耐压80psig (5.5bar)。36000S单压型可以测量到6000 psig (413 bar)且耐压到9000psig(620bar)。两个双刀双掷的开关用于高/低限位控制。仪表盘面上的旋钮可很容易调整设定点，每个设定点的回差小于1%，比指针的宽度还窄。采用两个设定点能够锁定出不同的回差，最适用于控制风机，风门等。差压表读数不受开关操作的影响，即使失电也不影响读数。可选的量程范围从0-0.25英寸水柱(0-6毫米水柱)到30psi(2.1bar)。
Photohelic的工作原理
当在高低设定点值之间差压变化，到某一设定点时，联动的遮光板会遮挡住射向限位晶体管的红外线光束，这样晶体管信号被放大而触发双刀双掷开关动作。
特点

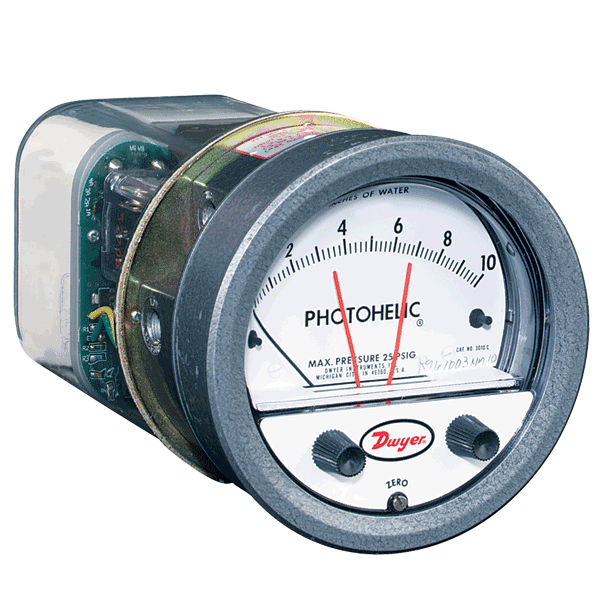

采用工程塑料外壳保护所有的电子元件和线路。固态开关和电子元器件固定在环氧树脂保护的电路板上，并带阻燃接线端子排。
应用及案例
• 空调系统
• 洁净室
• 排烟系统
产品特色

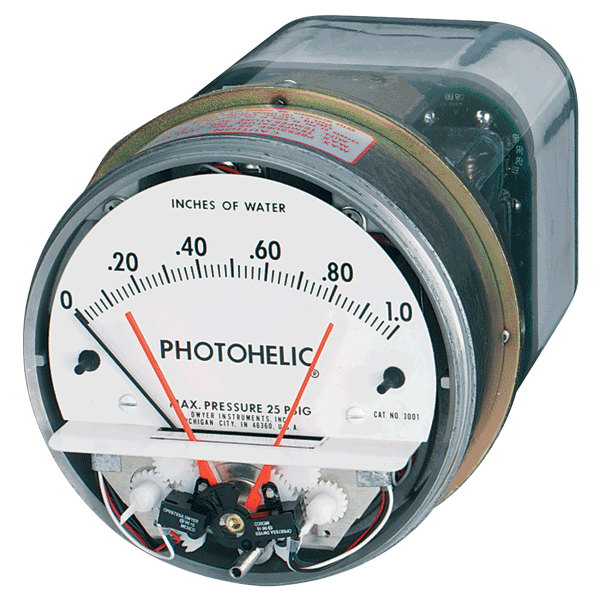

• 表盘和镶框（带设定点旋钮和调零螺丝口）可被打开看见Photohelic微差压表/开关的结构。表盘采用透明的聚碳酸酯塑料。
• 指针和光闸被平衡地安装在螺旋轴上。根据压力的不同，光闸可被带动经过光学限位开关的卡槽，使得自带的红外线光源射向光电晶体管或被遮挡。
• 避光保护能有效地阻止外部光线进入，以免影响内部的光电晶体管，而且仪表指针又能自由转动，设计合理，美观大方。
• 光学限位开关 的可靠性高，使用寿命长。直接附带在指针上，分别对齐，以保证精准的开关动作。
• 柔性驱动轴连接设定点调节旋钮。
• 零点调整螺钉连接表盘上的螺钉用来调整压力读数。
• 塑料外壳保护电子元器件和电气连接。
• 聚碳酸酯塑料连接件或接线板都是阻燃的。
• 玻璃环氧树脂印刷电路板稳定耐用，性能好。
• 负载继电器采用带锁定的双刀双掷开关，应用广泛。
• 电路系统为50/60 Hz，120VAC设计，容许波动范围为电压的10%。可特别订制其它电压选项。
• 开关设置的指针一直指示设定点的位置。
• 弹簧摩擦力耦合可避免设定点调节装置被过调而损坏。
• 三合一仪器使多个仪器融合为一个产品，节省库存，安装时间和费用。
• 整体设计和1%满量程死区提供了对压力变化的快速响应，意味着开关无延迟和无颤动操作。
• 可满足从低到高压力测量要求的各种型号。
介 质 空气和不易燃，兼容气体
材 质 请咨询我们
精 度 在70°F（21.1°C）时为满刻度的±2%。-0型号为±3%，-00 型号为±4%
差压范围 -20" Hg.至25 psig (-0.677至1.72 bar) MP 选项；35psig (2.41 bar)，HP 选项；80 psig (5.52 bar) 36003S - 36010S；150 psig(10.34 bar) 36020S 和更高；1.2 X 满刻度差压
温度范围 20 至120°F (-6.67 至48.9°C) 有低温选项
连 接 件 1/8? NPT 内螺纹
尺 寸 表盘为4? (101.6 mm)，5? (127 mm) 外径. x 8-1/4? (209.55 mm)
重 量 4 lb (1.81 kg)
开关技术指标
开关类型 每个设定点有两个C 型继电器(双刀双掷)
重 复 性 满刻度的±1%
电气指标 10A @ 28 VDC，10A @ 120，240 VAC
电气接头 旋紧接线端
电 源 120 VAC，50/60 Hz；可选择240 VAC & 24 VAC。
安装定位 膜片在垂直方向。其他的位置方位请向厂家咨询
设定点调节 通过在表面可调节的旋钮
机构认证 UL，CSA，CE
选项 | |
要订购添加后缀： | 描述 |
-SRH | 单继电器增量时动作 |
-SRL | 单继电器减量时动作 |
-OLS | OEM 型号 |
-RMR | 远程安装继电器 |
-TAMP | 防损坏旋钮 |
-MP | 中压 |
-HP | 高压 |
-LT | 低温 (-20°F) |
-NIST | 可溯源证书 |
配件 | |
型号 | 描述 |
A-298 | 平板嵌入式安装支架 |

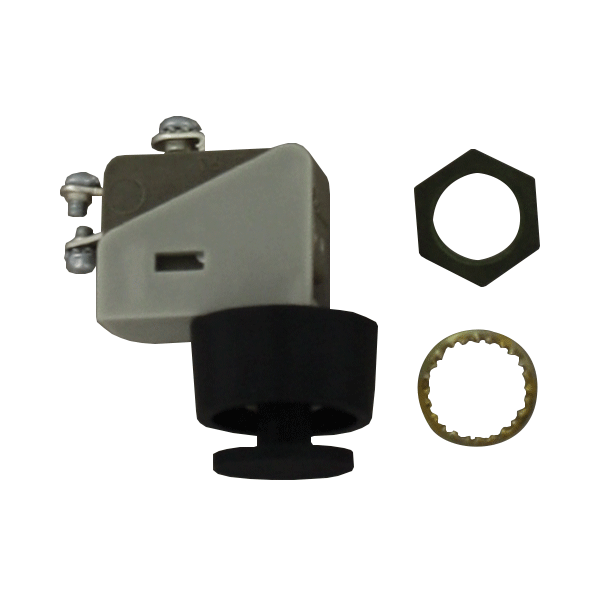

A-601 | 手动复位开关 |
选项和附件— 增加选项作为后缀。例如：A3001-LT
-SRH，单继电器增量时动作......................... -MP，中压.............................................
-SRL，单继电器减量时动作......................... -HP，高压.............................................
-OLS，OEM 型号................................... -LT，低温(-20oF) ..................................
-RMR，远程安装继电器.............................. A-298 平板嵌入式安装支架.................
-TAMP，防损坏旋钮................................. A-601，手动复位开关.........................
型号列表 | |||||||
型号 | 量程，in W.C. | 正负组合量程 | 型号 | 量程，mm W.C. | 正负组合量程 | ||
型号 | 量程，in W.C. | 型号 | 量程，Pa. | ||||
A3000-00 | 0-.25 | A3300-0 | .25-0-.25 | A3000-6MM | 0-6 | A3300-250PA | 125-0-125 |
A3000-0 | 0-.50 | A3301 | .5-0-.5 | A3000-10MM | 0-10 | A3300-500PA | 250-0-250 |
A3001 | 0-1.0 | A3302 | 1-0-1 | A3000-25MM | 0-25 | 型号 | 量程，kPa. |
A3002 | 0-2.0 | A3304 | 2-0-2 | A3000-50MM | 0-50 | ||
A3003 | 0-3.0 | A3310 | 5-0-5 | A3000-80MM | 0-80 | A3000-1KPA | 0-1 |
A3004 | 0-4.0 | A3320 | 10-0-10 | A3000-100MM | 0-100 | A3000-1.5KPA | 0-1.5 |
A3005 | 0-5.0 | A3330 | 15-0-15 | 正负组合量程 | A3000-2KPA | 0-2 | |
A3006 | 0-6.0 | 型号 | 量程，in W.C. | A3000-3KPA | 0-3 | ||
A3008 | 0-8.0 | A3300-20MM | 10-0-10 | A3000-4KPA | 0-4 | ||
A3010 | 0-10 | A3000-00AV | 0-.25/300-2000 | A3300-30MM | 15-0-15 | A3000-5KPA | 0-5 |
A3015 | 0-15 | A3000-0AV | 0-.50/500-2800 | 型号 | 量程，Pa | A3000-8KPA | 0-8 |
A3020 | 0-20 | A3001AV | 0-1.0/500-4000 | A3000-10KPA | 0-10 | ||
A3025 | 0-25 | A3002AV | 0-2.0/1000-5600 | A3000-60PA | 0-60 | A3000-15KPA | 0-15 |
A3030 | 0-30 | A3010AV | 0-10/2000-12500 | A3000-20KPA | 0-20 | ||
A3040 | 0-40 | 需要皮托管 | A3000-125PA | 0-125 | A3000-25KPA | 0-25 | |
A3050 | 0-50 | A3000-30KPA | 0-30 | ||||
A3060 | 0-60 | A3000-250PA | 0-250 | 正负组合量程 | |||
A3080 | 0-80 | ||||||
A3100 | 0-100 | A3000-500PA | 0-500 | 型号 | 量程，kPa | ||
A3150 | 0-150 | ||||||
双向量程 | A3000-750PA | 0-750 | A3300-1KPA | .5-0- .5 | |||
A3000-00N | .05-.20 | A3300-3KPA | 1.5-0-1.5 | ||||
