与标准Magnehelic®压差计相同的尺寸

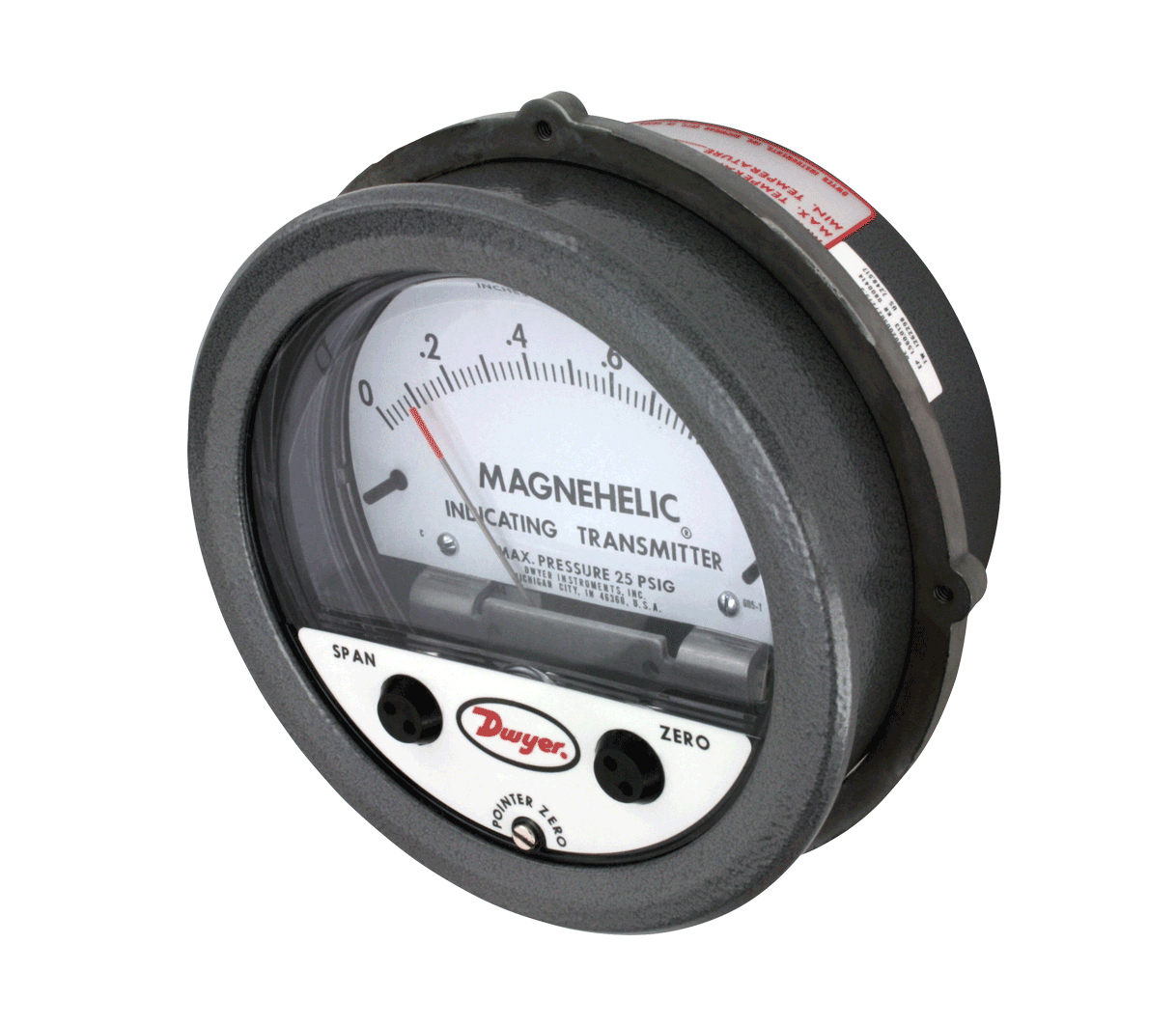

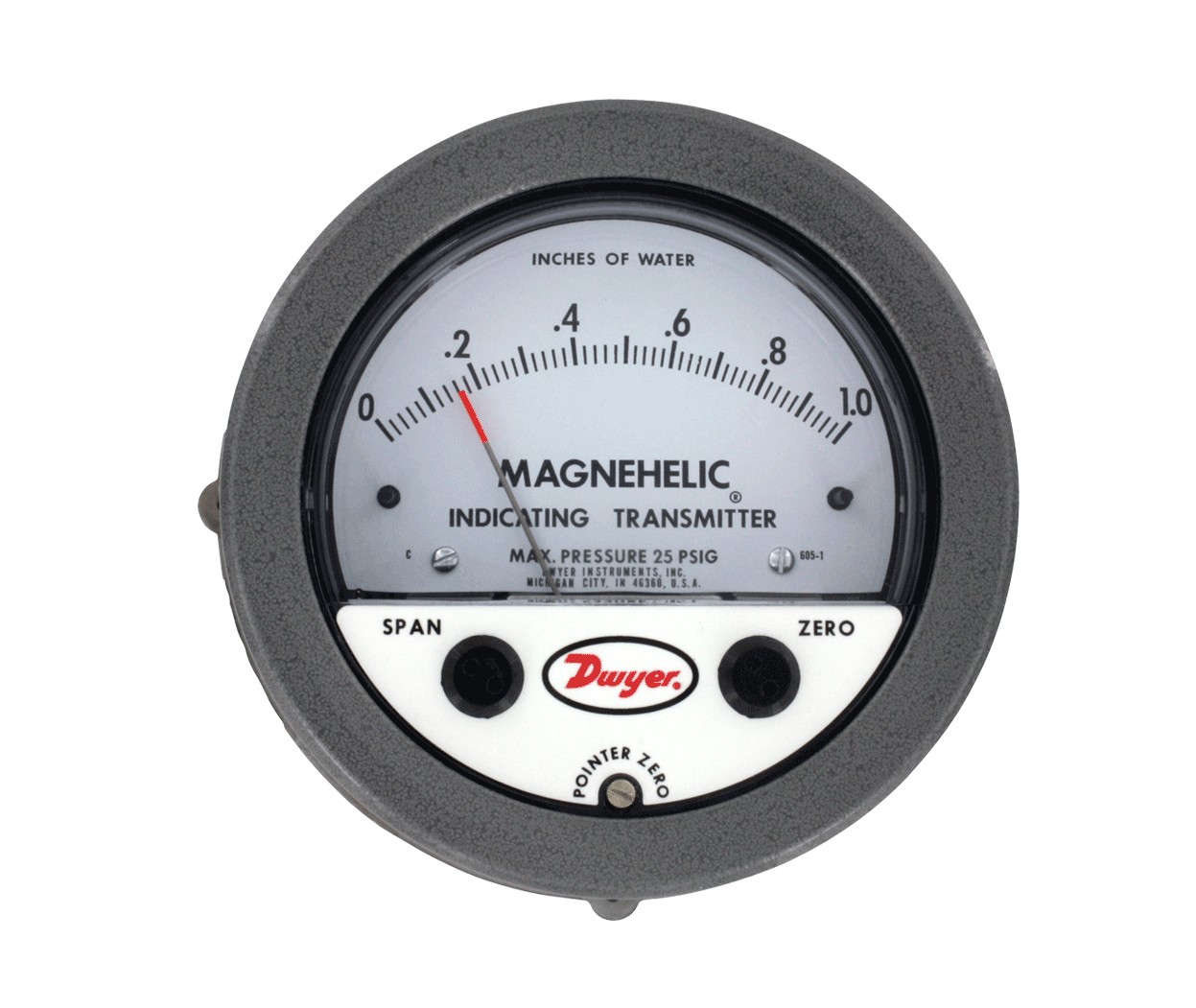

605系列带Magnehelic®指示的微差压变送器可现场指示空气或其它兼容气体的微差压，还能变送输出信号。这个多功能的仪表最适用于采暖通风空调系统，特别是需要在现场检查维护和故障分析的场合。它现场读数清晰，采用两线制回路供电，组合了可靠耐用的Magnehelic®微差压表和600系列差压变送器的设计理念。后部端子排可很容易地连接于任何4-20mA信号，回路供电10-35VDC。
应用及案例
• 监测风管压力、建筑物室内压力
• 过滤器状态监测
• 洁净室压力现场指示，并远传信号到控制室
• 易读表盘容易在远处读数
• 专利设计提供对压力变化的快速响应 – 在危急情况下信号和警报都不会延迟
• 坚固耐用的外壳和高品质的组件相结合，可提供长期运行寿命和最短的停机时间
• 可选不锈钢表圈与Magnehelic®表的安装直径相同，容易现场升级 – 605带现场指示的变送器
指示表技术指标
介 质 空气和不可燃，兼容气体
材 质 请咨询工厂
精 度 见型号表
稳 定 性 满刻度的±1% /年
耐压范围 见型号表
温度范围 - 6.67 ~ 48.9 ℃ （20 ~ 120 °F）
过程连接 1/8'' NPT内螺纹
尺 寸 4'' （101.6 mm） 表盘， 5''（127 mm）外径 x 2-11/16'' （68.3 mm）
不锈钢款： 4-3/4" （120.7 mm）外径 x 2-21/32 （67.5 mm）
重 量 1 lb, 12.6 oz （811 g）
认 证 CE
变送器技术指标
精 度 见型号表（包括线性度，迟滞，重复性）
温度范围 -6.67 ~ 48.9 ℃（20 ~ 120 °F）
补偿温度范围 0 ~ 48.9 ℃（2 ~ 120 °F）
温度影响 满刻度的±0.025% / °F （0.045% FS/ ℃）
供电电源 10-35 VDC （2-线）
输出信号 4 - 20 mA
零点和量程调整 带保护的电位计
回路电阻 DC；最大 0-1250 Ω
电流消耗 DC；最大38 mA
电气连接 螺丝接线端排
安装位置 隔膜为垂直方向，如果其它方向安装，请咨询工厂
选项 | |
要订购添加后缀： | 描述 |

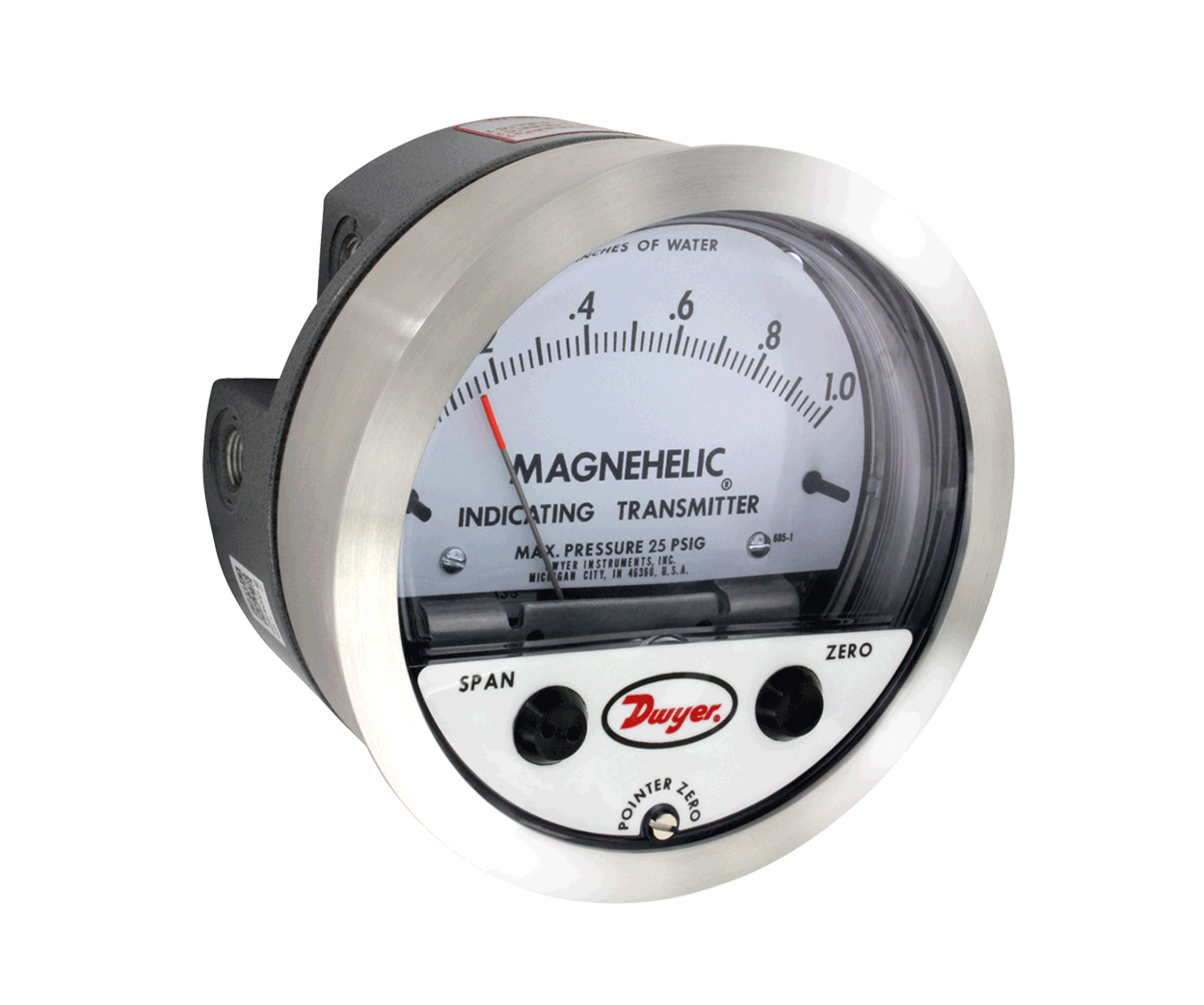

-SS | 304磨砂不锈钢表圈，和Magbehekic®开孔尺寸兼容 |
例如: 605-3-SS | |
-NIST | NIST 可溯源校准证书 |
例如: 605-3-NIST | |
配件 | |
型号 | 描述 |
A-298 | 铝制平板支架，用于嵌入式安装 |

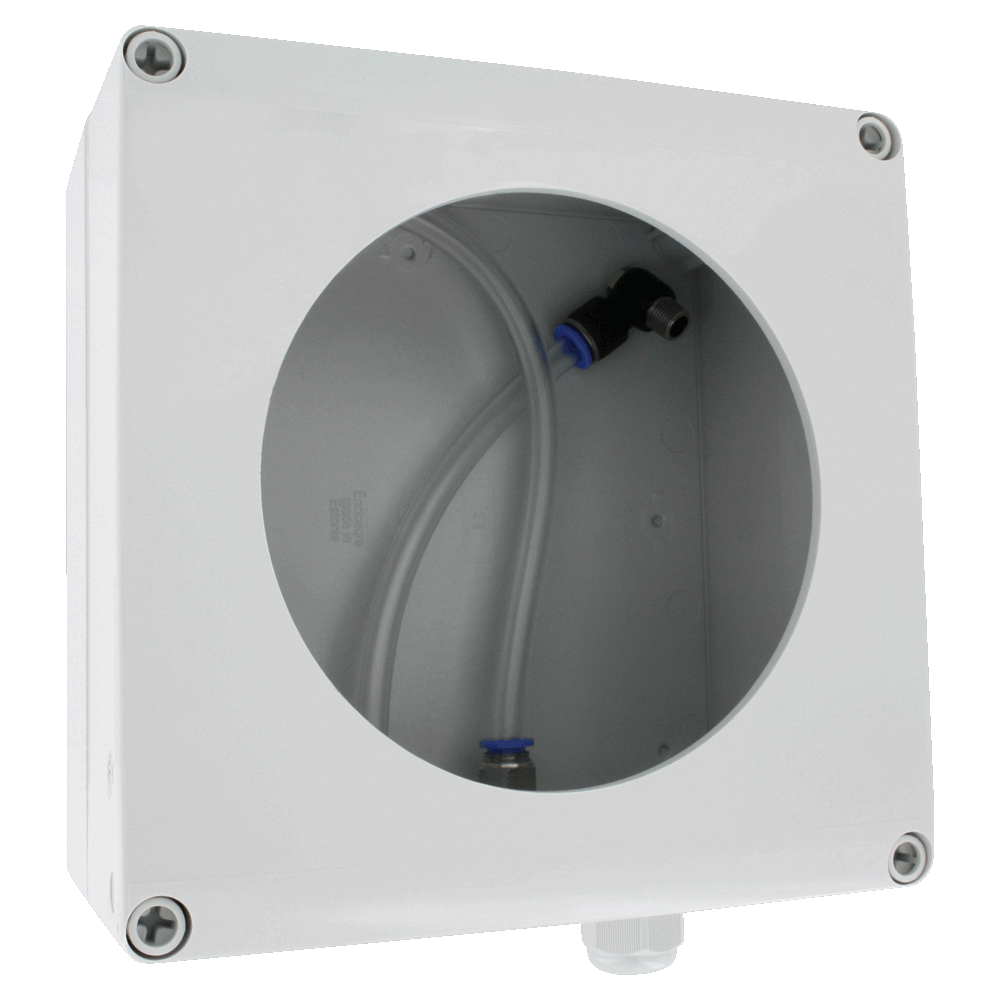

A-370 | 安装支架，对605变送器在支架上嵌入式安装。接下来表面安装。灰色环氧树脂表面，钢制 |
型号列表 | ||||
型号 | 量程，in w.c. | 最大压力 | 电气精度 +/-% | 机械精度 +/-% |
605-00N | 0.05 - 0 - 0.2 | 10 psi（68.95 kPa） | 4 | 4 |
605-11 | 0 - ±0.25 | 10 psi（68.95 kPa） | 2 | 3 |
605-0 | 0 - 0.50 | 10 psi（68.95 kPa） | 2 | 3 |
605-1 | 0 - 1.0 | 10 psi（68.95 kPa） | 2 | 2 |
605-2 | 0 - 2.0 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-3 | 0 - 3.0 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-6 | 0 - 6.0 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-10 | 0 - 10 | 2 psi（13.79 kPa） | 0.5 | 2 |
605-20 | 0 - 20.0 | 11 psi（75.8 kPa） | 0.5 | 2 |
605-30 | 0 - 30 | 11 psi（75.8 kPa） | 0.5 | 2 |
605-50 | 0 - 50 | 11 psi（75.8 kPa） | 0.5 | 2 |
型号 | 量程，in Pa | 最大压力 | 电气精度 +/-% | 机械精度 +/-% |
605-12 | 0 - ±60 | 10 psi（68.95 kPa） | 4 | 4 |
605-13 | 0 - ±100 | 10 psi（68.95 kPa） | 2 | 2 |
605-60PA | 0 - 60 | 10 psi（68.95 kPa） | 2 | 4 |
605-125PA | 0 - 125 | 10 psi（68.95 kPa） | 2 | 3 |
605-250PA | 0 - 250 | 10 psi（68.95 kPa） | 2 | 2 |
605-500PA | 0 - 500 | 2 psi（13.79 kPa） | 0.5 | 2 |
