设定点从0.07 - 85英寸水柱，重复精度为2%

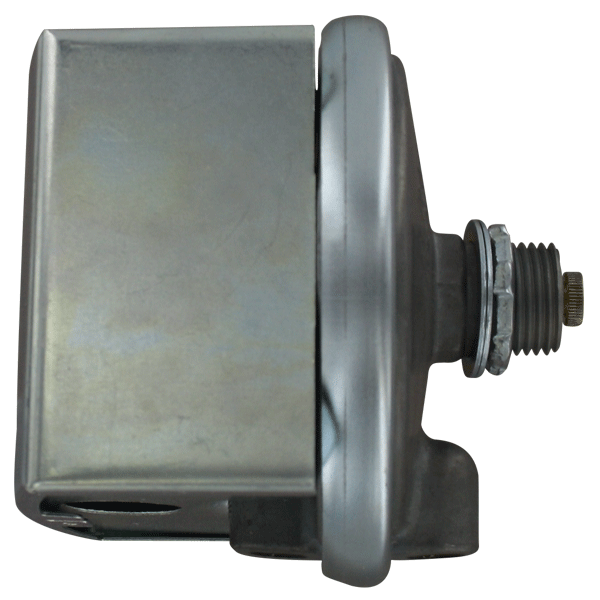

1800系列 工业级微差压开关尺寸小、价格低，重复精度为2%，广泛用于各种工业场合。可墙面或仪表盘面板上安装，并能很方便的调整设定点。产品通过了UL和CSA，FM的认证。
警告：只能用于空气及兼容气体
应用及案例
• 工艺应用
• 机械设备控制
产品特色
• 紧凑的尺寸和重复性提供了高价值的开关，在许多工业应用中非常有用
• 专为面板和墙面安装而设计，可轻松满足大多数工业环境中的安装要求
• 压力范围从0.07 in wc到85 in wc，使该开关适合广泛的应用
介 质 空气和不易燃，兼容的气体
材 质 请咨询我们
温度范围 -34~ 82.2℃ （-30~180 °F）；1823-00：-28.9 ~ 82.2℃ （-20~180 °F）
压力范围 10psig（68.95 kPa）连续，25psig（172.4 kPa）冲击压力
开关类型 单刀双掷（SPDT）
重 复 性 ±2%
电气指标 15A @ 120-480 VAC， 60Hz.电阻 1/8 HP @ 125 VAC，
1/4HP @ 250 VAC，60 Hz；在高频率的情况下，电流为10A

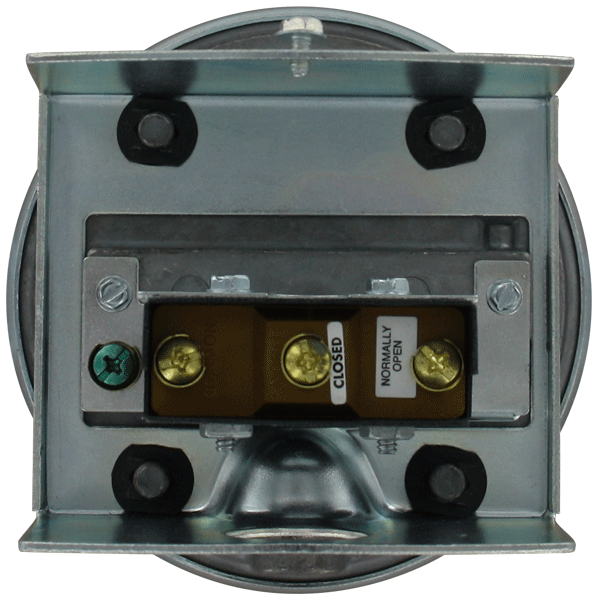

电气连接 3个螺丝接线端，普通型，常开和常闭
接头连接 1/8" NPT内螺纹
安装方位 垂直安装，其它方位咨询工厂
设定点调节 内部螺丝调节
重 量 595g（1lb 5 oz）
机构认证 CE， UL， CSA， FM
选项 |
全天候防护外壳 |
16ga钢制外壳采用垫圈密封（NEMA4，IP66）,可用于潮湿和有油的环境。经受200小时的喷盐测试,重5-1/2 lb（2.5kg）开关必须由工厂装配 |
注意：订货时将基本型号1823改为1824并且增加-WP后缀,例如：1824-1-WP |
防爆外壳 |
外层覆盖铝的铸铁主体，额定Class I， Div.1 & 2，Groups D；Class II， Div.1 & 2，Groups E，F，G；Class III和NEMA 7 CD，9 EFG，重7-1/2 lb（3.4 KG）开关必须由工厂装配 |
注意：订货时将基本型号1823改为1824并且增加-EXPL后缀,例如：1824-1-EXPL |
军用环境结构 |
未列出的型号1820是一个特殊密封快速开关。用于高潮湿,多霉变和/或军事应用中，与型号1823类似除了死区稍大一点和没有一些低的设定点 |
注意：订货时请加后缀—MIL,例如：1820-2-MIL |
配件 | |
型号 | 描述 |
A-389 | 安装支架是采用重铬酸浸渍防腐处理的 16 ga。镀锌钢板制作；牢固耐久，并且安装简便 |
A-489 | 4"直型静压尖端，带安装法兰 |
A-491 | 6"直型静压尖端，带安装法兰 |
A-493 | 8"直型静压尖端，带安装法兰 |

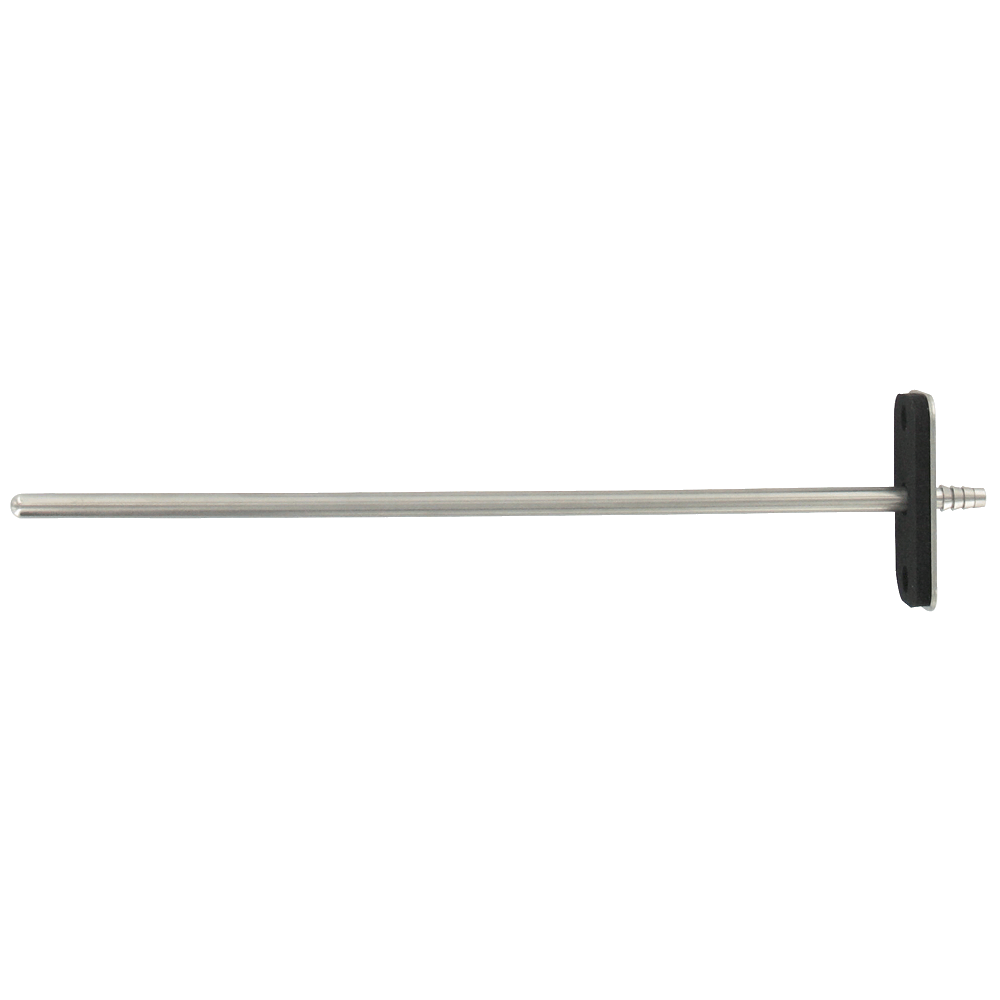

A-302F-A | 303 SS静压式尖端，带有安装法兰，用于3/16" ID橡胶或塑料管；插入深度为4"，包括安装螺钉 |
A-302F-B | 303 SS静压式尖端，带有安装法兰，用于3/16"橡胶或塑料管；插入深度为6"，包括安装螺钉 |
A-302F-C | 303 SS静压式尖端，带有安装法兰，用于3/16"橡胶或塑料管；插入深度8"，包括安装螺钉 |
型号表 | |||
型号 | 操作量程 | 近似死区 | |
in w.c. | 最小设定点 | 最大设定点 | |
1823-00 | 0.07 - 0.22 | 0.05 | 0.05 |
1823-0 | 0.15 - 0.5 | 0.06 | 0.06 |
1823-1 | 0.3 - 1.0 | 0.08 | 0.08 |
1823-2 | 0.5 - 2.0 | 0.1 | 0.12 |
1823-5 | 1.5 - 5.0 | 0.14 | 0.28 |
1823-10 | 2.0 -10 | 0.18 | 0.45 |
1823-20 | 3 - 22 | 0.35 | 0.7 |
1823-40 | 5 - 44 | 0.56 | 1.1 |
1823-80 | 9 - 85 | 1.3 | 3 |
