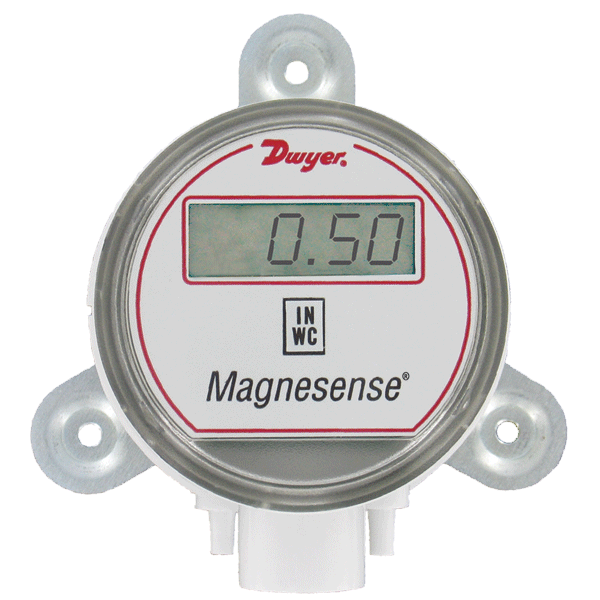

Dwyer 微差压变送器 MS系列(已停产,推荐新产品型号MSX)

监测差压和风速

MS系列 Magnesense?微差压变送器用途广泛,可用于监测微压/微差压/真空,和监测风速/风量。它的功能包括:可现场选择公制/英制工程单位,可现场加装LCD数显,可调整输出信号的阻尼系数,当和皮托管或其它差压风速传感器配合测量风速风量时,可选择开方输出。
磁感应技术使得Magnesense?微差压变送器性能优异,稳定可靠。可用于所有的微差压,风速风量测量的应用场合。

应用及案例


● HVAC

● 药厂

● 建筑物压力监测

● 风管压力监测

● 风机风速测量

● 区域之间差压监测

● 过滤器状态监测




产品特色

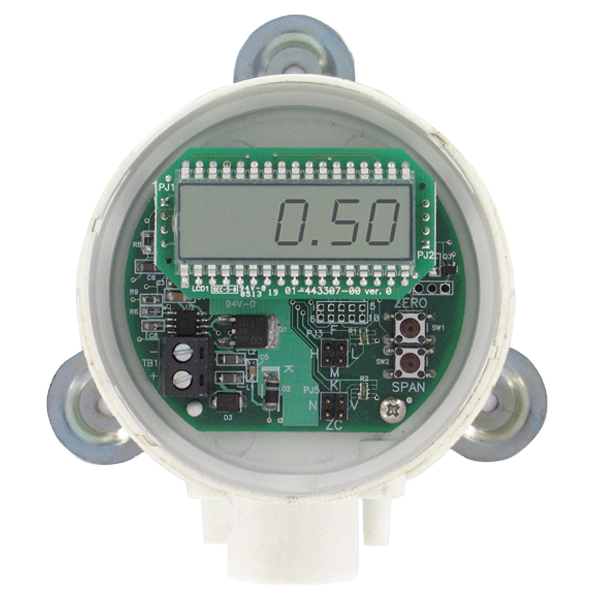

●  现场升级为LCD数显无需仓储两台不同的变送器,只需移除前盖,将LCD组件插入,就现场组装了一台带数显的变送器,可轻松满足用户的需求。

●  现场可选量程不管是英制或公制。无需太多的仓储量,你总有能满足量程要求的变送器。

●  数字按键校准零点和量程取代传统的电位器校准的方式,大大节约了校准时间,降低了维护成本。

●  可调数字阻尼用于平滑频繁波动的压力,常用于气流监控应用场合。

●  可现场改为风速型用于风机等应用场合。可采用平方根输出直接显示fpmm/s风速。无需用智能可编程显示仪或PLC来换算差压成风速。不仅节约硬件成本,而且减少安装时间。


技术指标


介       质    空气和不燃气体,兼容气体
材       质    请来电咨询
精       度    0.25" (50 Pa), 0.5? (100 Pa), 2" (500 Pa), 5" (1250 Pa), 10 (2kPa), 15" (3kPa), 25" (5 kPa) 的精度为±1% ;

                  0.1" (25 Pa), 1" (250 Pa)和所有双向量程的范围精度为±2%。

稳  定  性    ±1% / year FSO。
温度范围    0 to 150°F (-18 to 66°C)。
压力范围    最大1psi,泄放压力10psi。
供电电源    10 - 35 VDC (2线); 17 - 36 VDC 或隔离的 21.6 - 33VAC (3线)。
输出信号    4 to 20 mA (2线); 0 - 5 V, 0 - 10 V (3线).。
响应时间    0.5到15秒可调。时间常数:1.5秒到45秒达到95%
零点和量程的调整:数字按键
回路电阻    电流输出:最大 0-1250 Ω max; 电压输出:最小1 kΩ。
电流消耗    最大40mA
显示(可选)    4位LCD
电气连接    4-20 mA, 2线: 欧式接线排,用于线型16 -26 AWG。
                 0-10 V, 3线: 欧式接线排,用于线型16 -22 AWG。
接  线 管    1/2"  NPS螺纹。
配       件 (A-151)    用于5-10mm直径的电缆密封头
过程连接    3/16" 内径管 (5 mm内径)。最大外径9mm。
外壳防护    NEMA 4X (IP66)
安装方向    隔膜垂直方向
重       量    8.0 oz (230 g)
认       证    CE


选项配件


选项

要订购添加后缀:

描述

-LCD

LCD显示屏幕

例:MS-121-LCD

-NST

NIST可溯源校准证书

例:MS-021-NIST

-FC

工厂校准证书

例:MS-021-FC


配件

型号

描述

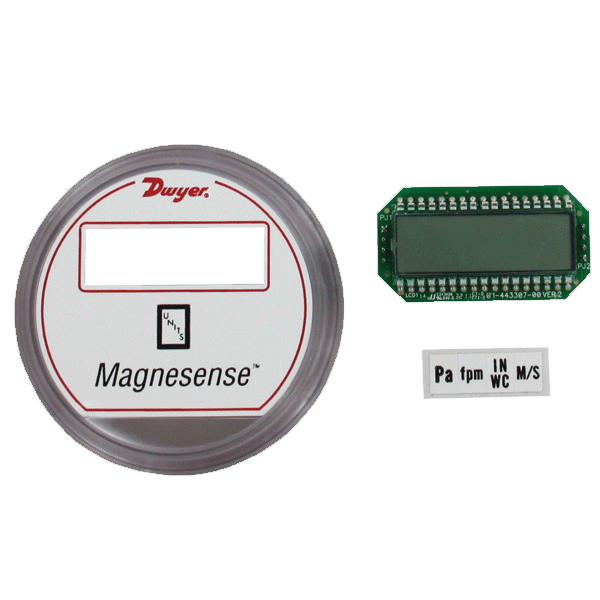

A-435

 可现场升级的LCD显示片

A-480

 塑料静压取压头

A-481

 安装套件,包括两个塑料静压取压头和7英尺 (2.1 m) PVC

A-489

 带法兰连接的4”直式静压取压头

A-302F-A

带安装法兰的303不锈钢静压取压头,用于3/16"   内径的橡胶或塑料管。插入深度为4",带安装螺丝

SCD-PS

100240 VAC / VDC24 VDC电源



安装手册


MS_iom.pdf



产品大图




型号列表


型号表

型号表

输出

可选量程范围

MS-121*

4-20 mA

0.1 in, 0.25   in, 0.5 in w.c. (25, 50, 100 Pa)

MS-321*

0-10 V

0.1 in, 0.25   in, 0.5 in w.c. (25, 50, 100 Pa)

MS-721*

0-5 V

0.1 in, 0.25   in, 0.5 in w.c. (25, 50, 100 Pa)

MS-111*

4-20 mA

1 in, 2 in,   5 in w.c. (250, 500, 1250 Pa)

MS-311*

0-10 V

1 in, 2 in,   5 in w.c. (250, 500, 1250 Pa)

MS-711*

0-5 V

1 in, 2 in,   5 in w.c. (250, 500, 1250 Pa)

MS-131

4-20 mA

10 in w.c.   (2 kPa)

MS-141

4-20 mA

15 in w.c.   (3 kPa)

MS-151

4-20 mA

25 in w.c.   (5 kPa)

MS-331

0-10 V

10 in w.c.   (2 kPa)

MS-341

0-10 V

15 in w.c.   (3 kPa)

MS-351

0-10 V

25 in w.c.   (5 kPa)

MS-021

4-20 mA

±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa)

MS-221

0-10 V

±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa)

MS-621

0-5 V

±0.1 in, 0.25 in, 0.5 in w.c. (±25, 50, 100 Pa)

注意:对于风管安装静压探头,将最后一位数字从1更改为2。例如:MS-122
