ALICAT OEM-双阀-电子压力控制器 93系列

OEM应用于密闭腔体压力控制

在客户需要密闭腔体压力控制应用时,93系列OEM双阀压力控制器可高度定制化,方便整合到原始设备制造商(OEM)产品内。艾里卡特93系列具有以下特征:精度高,可快速实现闭环控制且无压损,结构设计紧凑,价格具有竞争力等。


应用及案例



流式细胞仪流体分配

艾里卡特93系列具有进气阀和排气阀,可有效控制头部空间压力,推动鞘内液体和细胞样本通过流式细胞仪的激光,高精度和广泛的使用范围使精确的流体分配成为可能。



产品特色

● 可重复。93系列OEM双阀压力控制器价格合理,具备实验室级别性能。NIST可溯源精度以及可靠控制,确保您的设备在工作时的高度可重复性。

● 快速响应。压力峰值出现时,消除压力峰值。行业内优越的控制速度与可调节PID阀门能为您消除一切设备工作时可能遇到的烦忧事项。

● 高度定制。93系列OEM双阀压力控制器可根据您的要求定制阀门、端口、传感器和通讯模式,从而与您的仪表设计和应用项目高度匹配。



技术指标


量程

绝压:15-500PSIA

表压:1-500PSIG

精度

± 0.125%满量程

重  复  性

± 0.08%满量程

稳态控制范围(量程比)

0.01% ~ 100% 满量程

控制响应时间

<30 ms(与流量和阀门尺寸相关,用户可调)

阀门类型

常闭

温度敏感性

零点漂移:0.02%满量程/℃(从清零温度开始)

量程漂移:0.02%满量程/℃(从校准温度开始)

显示响应时间

<10ms

操作温度

-10-60℃

预热时间

< 1 s



机械性能


兼容气体

兼容所有干燥,非腐蚀性气体

耐压

≤100 PSI: 3倍满量程

 >100 PSI: 1.5倍满量程





安装方向

位置不敏感

安装孔

2×4-40UNC螺纹,孔深0.2”

工作湿度

0-95%RH,无冷凝

防护等级

无,可选IP66/67

接液材质

 请咨询工厂



通讯电源


数字输入/输出信号

RS – 232/RS – 485串口和MODBUS-RTU

模拟输入/输出信号

可选0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

电气接口

6针Molex Micro-Fit接口(默认);

6针M8接口(IP66/67)

供电电压

24Vdc(可选12Vdc)

供电电流

290m A

模拟信号刷新频率

1000Hz

数字信号刷新频率

60Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差



选项配件


(需另行订购)

●  过程端口接头和过滤器

●  电源

●  通讯线缆和转换线缆

●  BB3和BB9多点式集线盒

●  Flow Vision软件



安装手册



机构认证



尺寸详图





尺寸连接


外形尺寸1

≤100psi

3.04”H×2.00”W×1.32”D

>100psi

3.04”H×2.63”W×1.32” D

重量1

≤100psi

约6.2oz(177g)

>100psi

约13oz(377g)

过程接口2

进气口和出气口为1/8''NPT内螺纹,放空口为M5×0.8内螺纹;

注1:外形尺寸和重量为无防护等级产品,IP66/67产品的外形尺寸和重量请咨询工厂

注2:定制其他接口类型,请咨询工厂

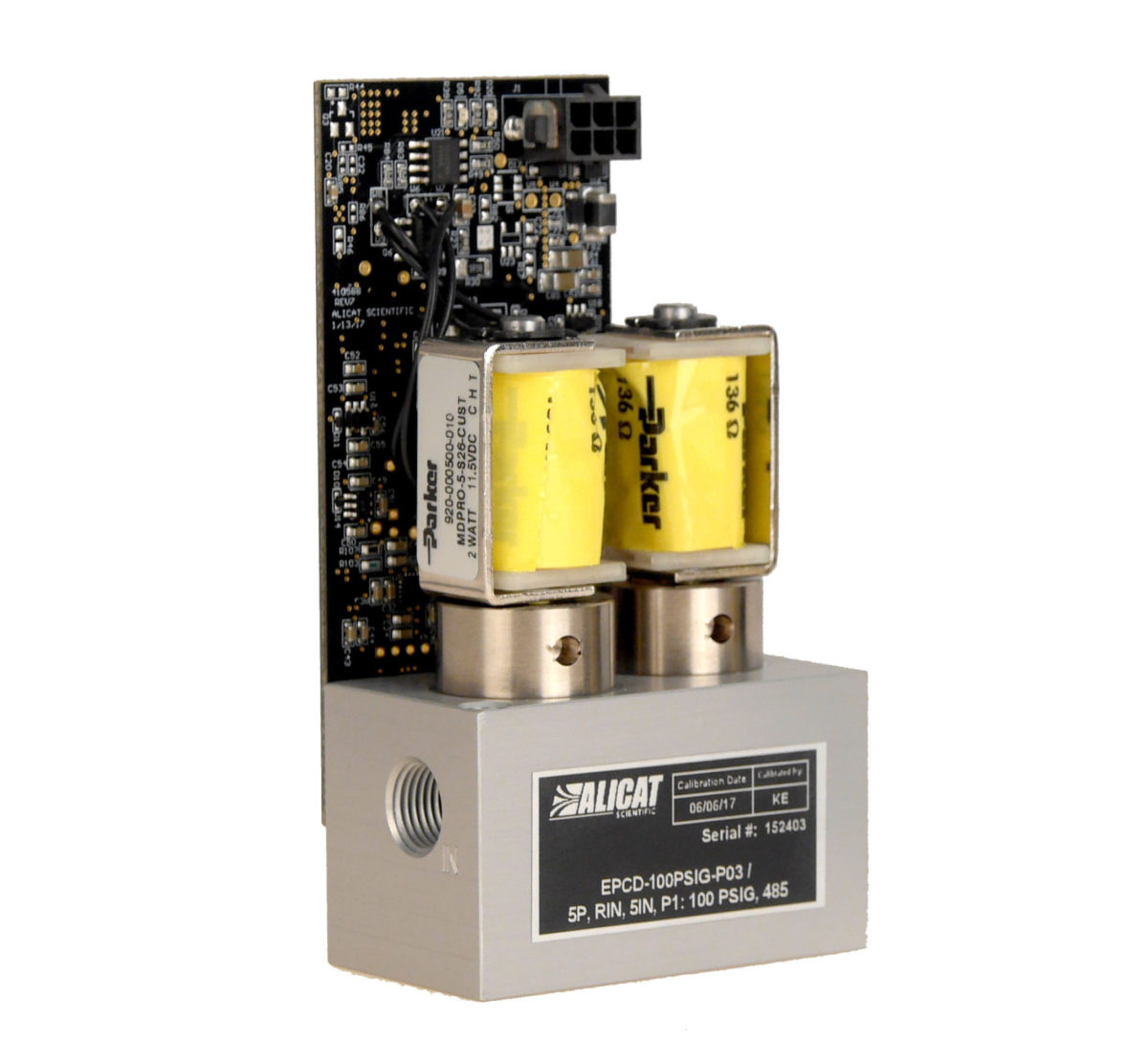

产品大图





量程列表


绝压

表压

15 PSIA

2 INH2OG

30 PSIA

4 INH2OG

100 PSIA

10 INH2OG

300 PSIA

20 INH2OG


1 PSIG


5 PSIG


15 PSIG


30 PSIG


100 PSIG


300 PSIG



气体编码
