Dwyer 液位开关-垂直安装 F7系列

全密封触点；适于多种液体；价位低

产品简介

F7系列液位开关结构紧凑, 成本低, 使用可靠,安装简单且非常迅速。气密簧片开关通过永久性固定在浮子内的磁铁来制动（控制），随着液位的升降，电路自动接通或切断。垂直安装型的液位开关常配有一个常开开关接头，当浮子上升到安装螺纹时， 常开开关将自动关闭。移动浮子、旋转浮子使它两端的位置颠倒过来并把置于管茎上，这样就可颠倒开关动作。垂直型液位开关适应于内部安装（与垂直方向成小于30°角），也可以选一些附加配件实行外部安装。这种开关适用于许多固态控制系统、监控器或报警器的应用。简化的继电器界面可被应用于高电流的应用中。

应用范围

化学处理系统、污水池、油箱、燃料/水储存器、灭菌设备。
1. F7-SB 通用开关
2. F7-SS2 适用于高温、高压或腐蚀性物质

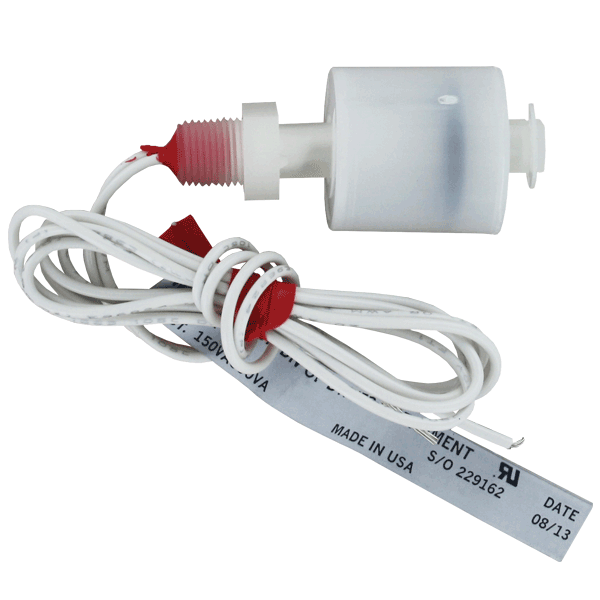

3. F7-PP 适用于高浓度酸性条件中

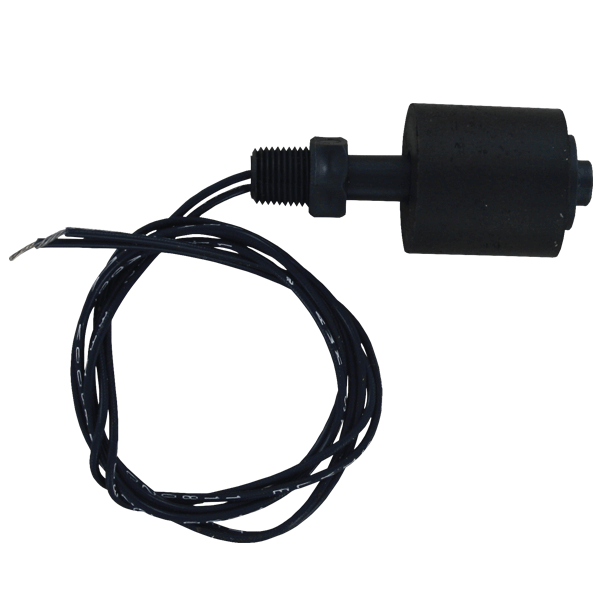

4. F7-BT 价格便宜， 可适用于润滑油/液压油、汽油、柴油及其它大多数溶剂
5. F7-K专门设计用于腐蚀环境中或食品/饮料应用中。

物理性能

额定电气（最大）：
F7-SB、SS2 AC: 25 VA.1.0A, 200V DC:10W, 1.0A,200V
F7-PP、-BT 30W: 0.14A@220VAC; 0.28A@24VDC; 0.07A @120VDC.
F7-K 50W: 0.25A @150VAC; 0.4A@120VAC; 0.25A@200VDC; 1.5A@24VDC.

安装连接： 1/8″NPT(阴螺纹)

电线接头： 22AWG×18″(46cm)(F7-SB, -SS2, -BT), 22AWG×24″(61cm)(F7-K,-PP)

重量： 2oz(57kg)(F7-SB); 1.2oz(34g)(F7-SS2); 0.8oz(23g)(F7-PP); 0.7oz(20g)(F7-BT); 1.5oz(43)G(F7-K).

附加配件

用于垂直外部安装
A-347………..1/8″×1-1/4″NPT
碳素钢接头; A-347-SS…….1/8″×1-1/4″NPT 316不锈钢接头
A-348…………1/8″×1-1/2″NPT 碳素钢接头
A-348-SS…….1/8″×1-1/2″NPT 316不锈钢接头.
