量程100 SCCM - 50 SLPM，优于2%精度，优于100 ms响应时间，体积小巧精致，适合系统集成

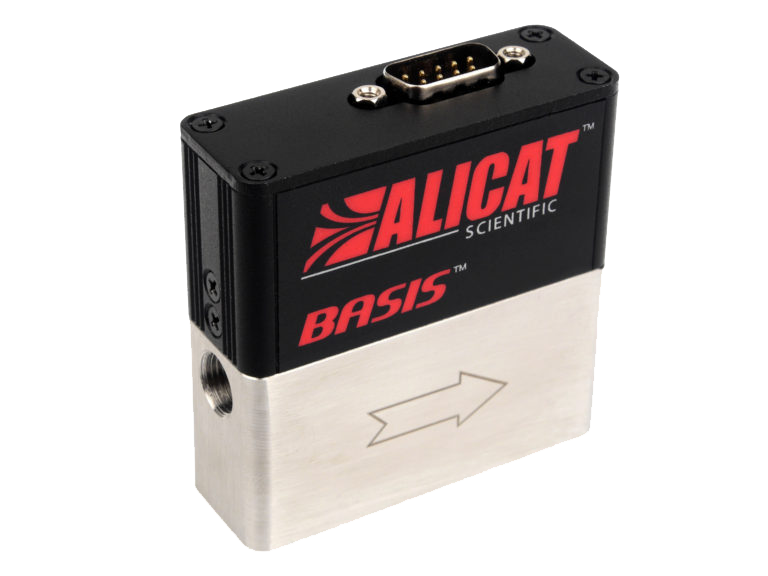

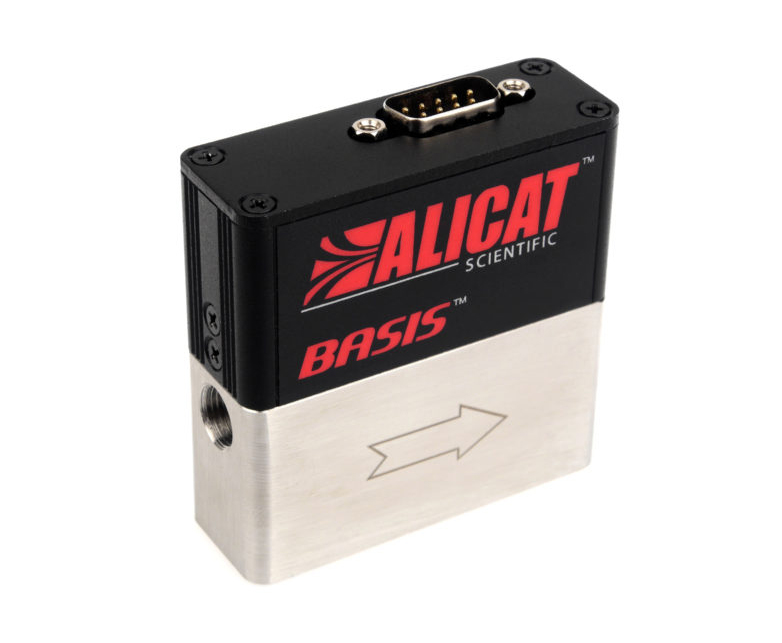

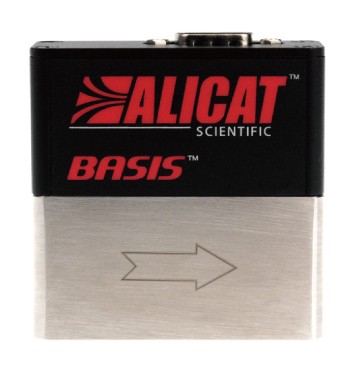

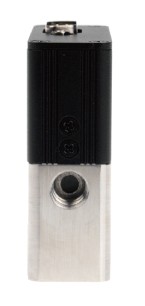

美国ALICAT 01系列质量流量控制器，采用了热帖片式原理，而且克服了热式对于预热时间的要求，01系列的预热时间仅需要70ms，且保证了流量控制的稳定性和精确度。01系列测量和控制范围高达0.5 ~ 100%，可以满足更多的客户流量控制应用场合。
材质上，01系列采用了316不锈钢主体，FKM密封，并具备较强的抗振动性能。使用上，配备了RS-485及0-5 VDC通过9针的工业插头可轻松实现数字、模拟信号的测控。维护上唯一影响设备寿命与精度的是被测气体的品质，该系列设计用于测控洁净、干燥、无腐蚀性的气体。仪器无需定期清洁。如有必要，用柔软的干抹布擦拭设备外部即可。
应用及案例
● 医疗设备配套
● 环境分析仪器配套
● 光谱色谱分析仪器配套
● 其它气体流量测控行业
产品特色
● 价格低廉，性能卓越
● 超小的体积，轻松置于掌心，适合系统集成
● 快速响应，优于70 ms的预热时间
● 压损极低，最小满量程压损仅为1KPa
● 内置精巧的PD阀（比例微分阀），控制稳定、精确
● 测量和控制范围0.5 ~ 100%满量程，一台设备适用于多个应用
● 配备模拟控制和数字控制
● 卓越的抗振性能，可适用于铁路焊机等严格场合
介质要求 洁净、干燥、无腐蚀性气体
介质种类 每台设备只能选择A，B，C其中一种
A：空气（AIR）、氩气(Ar)、二氧化碳(CO2)、氮气(N2)、
氧气(O2)、一氧化二氮(N2O)，可通过数字方式切换
B：氦气(He)；
C：氢气(H2)，其他气体需咨询
量 程 0-100 SCCM ，0-1000 SCCM， 0-20 SLPM，0- 50 SLPM
（注：选择CO2和N2O后量程降低为原来的75%）
测量和控制范围 1 ~ 100%满量程 （0-100 SCCM）
0.5 ~ 100%满量程
（0-1000 SCCM、0-20 SLPM、0-50 SLPM）
精 度 ±（1.5 % 读数 + 0.5 % 满量程）
重 复 性 ± 0.5 % 读数
质量流量温度漂移 ± 0.2 % 满量程 / ℃
时间漂移 0.05%满量程/年
累计流量精度：标准精度额外增加±2%读数
响应时间 优于100 ms
预热时间 70 ms
默认标准状况（STP） 25℃ & 1Atm（其它标况可定制）
工作温度 0 ～ 50℃ 工作湿度 < 90 %，无冷凝
最大工作压力 0-100 SCCM、0-1000 SCCM、0-50SLPM为145PSIG
0-20 SLPM为60 PSIG
耐 压 175 PSIG
数字输入/输出信号 RS485或RS232，Modbus RTU协议
模拟输入/输出信号 0 - 5 VDC或4 - 20 mA
模拟信号刷新频率 400 Hz
供电电压 10-30 VDC
供电电流 200 mA
泄 漏 率 阀门泄露：10-5 Atm cc/sec He ，外漏：10-9 Atm cc/sec He
材 质 主体材质： 316不锈钢
阀体材质：黄铜，302，303，430FR不锈钢
密封材质：FKM（Viton）；传 感 器：氮化硅
过程连接 NPT或SAE内螺纹
振 动 20g；MIL-STD-883E，Method 2002.4
安装方式 对位置无要求
阀门类型：常闭
防护等级 IP40
认 证 CE、RoHS、REACH

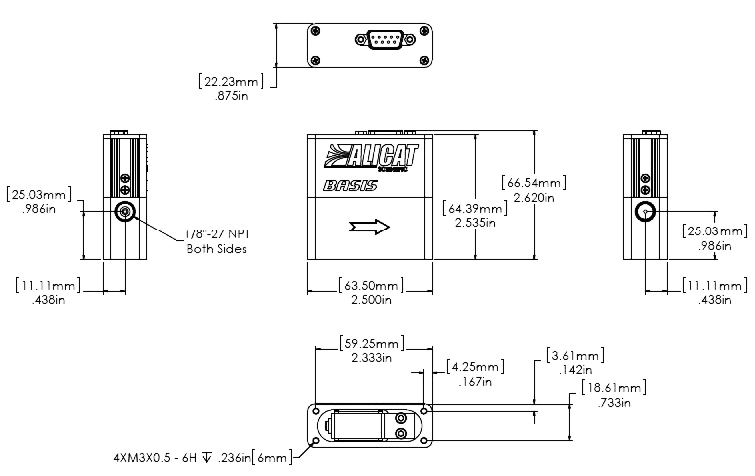

设备满量程 | 对大气满量程压损（KPa） | 机械尺寸 | 过程连接尺寸 |
0 ~ 100 SCCM | 1 | 2.6''H ×2.5''W ×0.9''D | 1/8''NPT内螺纹 |
0 ~ 1000 SCCM | 1 | ||
0 ~ 20 SLPM | 35 | 3.0''H ×2.8''W ×0.9''D | 3/8''NPT内螺纹 |
0 ~ 50 SLPM | 咨询我们 | 2.7''H ×4.0''W ×1.4''D |
见“尺寸压损”。
* 混合气体编码为“800”，选项中须有具体混合气体比例说明。
* 对于液体流量计和控制器，液体指纯水，液体编码为“900”。
* ALICAT非抗腐蚀流量计/控制器产品，可支持①类气体。
* ALICAT抗腐蚀流量控制器产品，可支持①、②类气体。
* ALICAT抗腐蚀流量计产品，可支持①、②、③类气体。
* 未在表中列出的气体，也可能被测控，具体请咨询我们。
