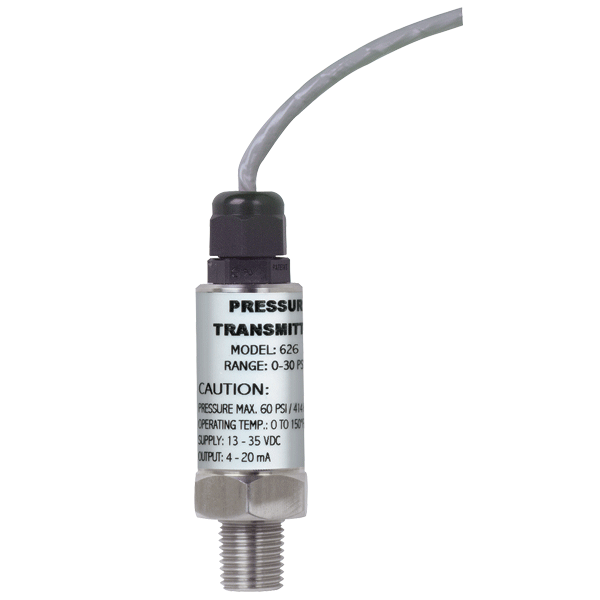

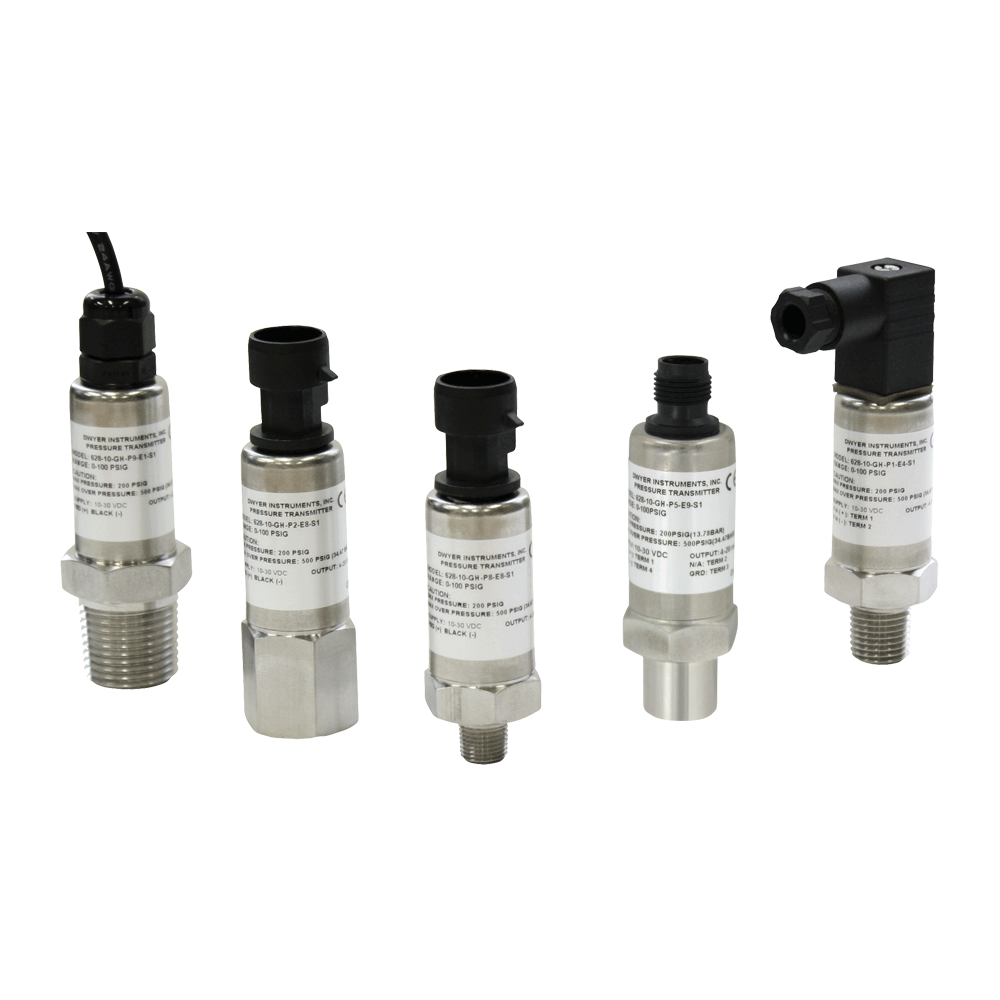

Dwyer 工业压力变送器 626&628系列

有各种量程,连接方式,和输出方式可以选择

626系列压力变送器采用0.25%高精度的压阻式传感器,安装于坚固的NEMA 4X不锈钢外壳内,或者铝制管型外壳中。
628系列压力变送器精度为1%,最适用于OEM设备制造厂家,它也带不锈钢外壳内,或者铝制管型外壳中。
耐腐蚀的316L不锈钢材质使得626和628系列的变送器有更广的应用范围,包括液压系统和化学工业。它们的量程范围从满真空,组合量程到正5000psi,并且可选择多种输出方式,工艺连接方式,电气连接方式等,很容易满足您特有的应用场合的需要。

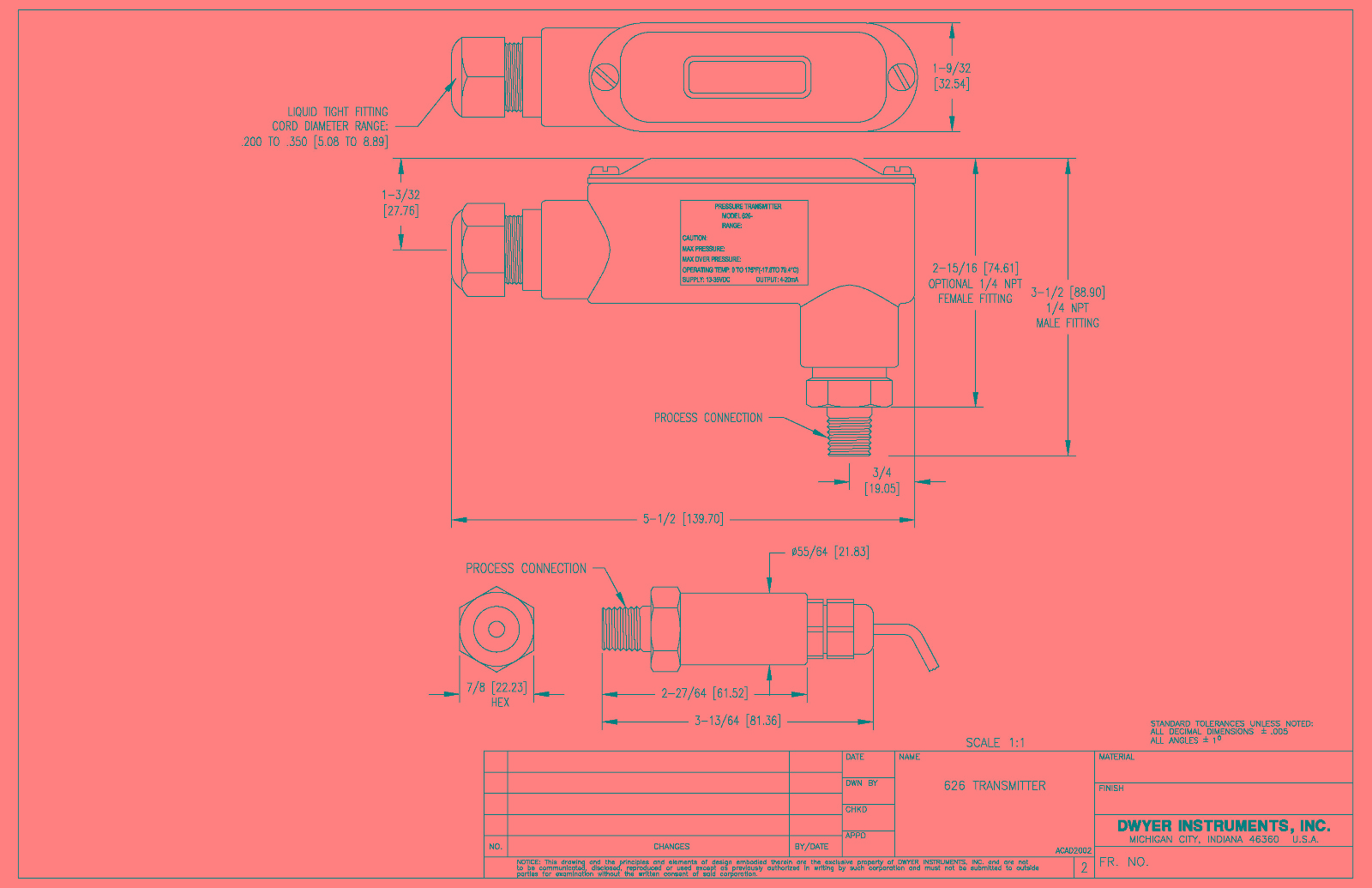

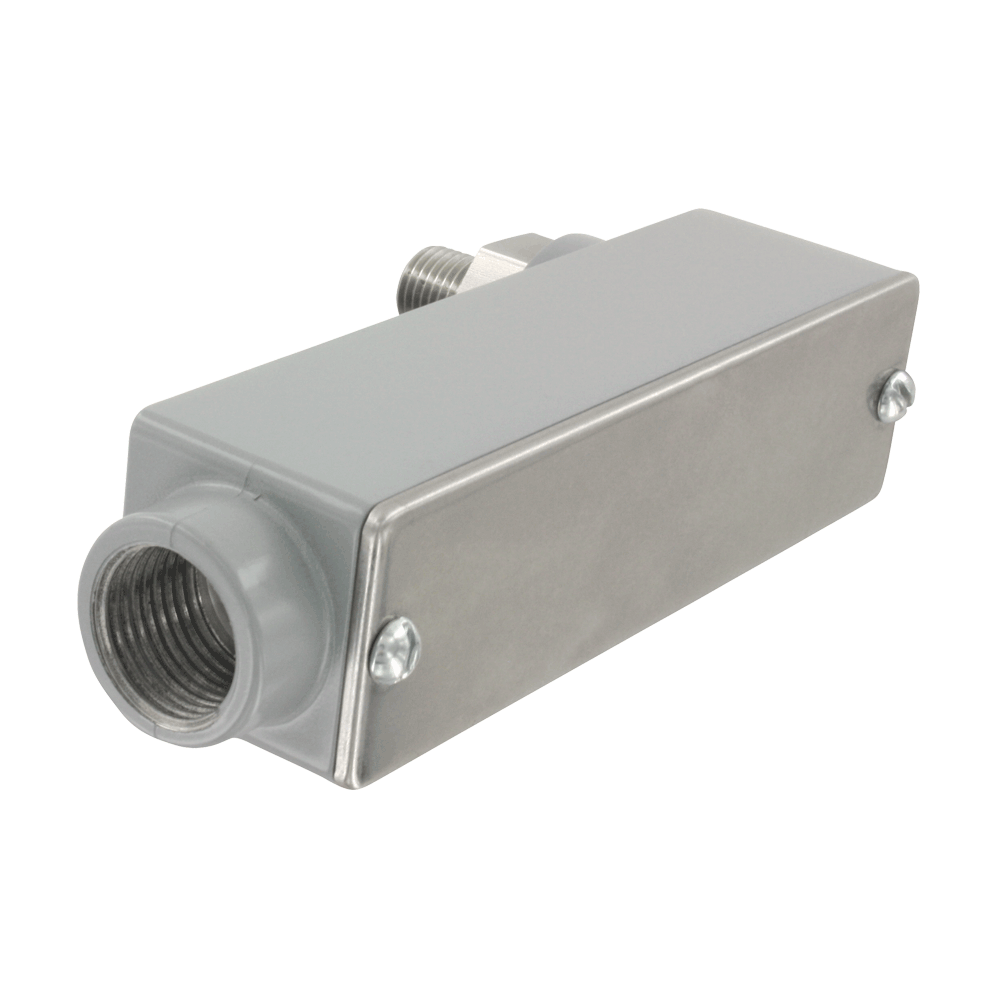

注:标准导管外壳(-CH)已淘汰,更换型号见导管盒外壳(-CB)。

应用及案例


•  压缩机

•  泵送系统

•  灌溉系统压力

•  工业过程监测

•  液压

•  如选制冷剂降压阀选项,可用于监测空调机组中的制冷剂管线压力

•  垃圾压实机

•  消防泵压力控制


产品特色


•  坚固的316不锈钢充油传感器提供抗冲击和振动性能,确保工艺应用中控制压力的稳定性

•  NEMA 4X额定外壳可在允许进行室外监测的恶劣环境或存在灰尘和颗粒物的区域提供保护

•  各种型号和连接,可满足从低到高的压力测量规范



技术指标


规      格

626 & 628



兼容气体或液体



316L不锈钢



6260.25% F.S.

6260.20% RSS

6281.0% F.S.

6280.5% RSS

626 绝压量程范围:0.5% F.S.

626 绝压量程范围:0.30% RSS

(包括线性度,迟滞和重复性)

温度范围

0 - 200°F -18 ~ 93℃)

补偿温度范围

0 - 175°F -18 ~ 79℃)

温度影响

±0.02% FS/°F (包括零点和量程)

耐压范围

见型号表

电源要求

10 - 30 VDC (用于4-20 mA, 0-5, 1-5, 1-6 VDC 输出信号);

13 - 30 VDC (用于0-10, 2-10 VDC输出信号);

5 VDC ± 0.5 VDC (用于0.5-4.5 VDC输出);

10 - 35 VDC (用于 4 - 20 mA-CB选项);

13 - 35 VDC 或独立的 16 to 33 VAC (带-CB选项的可选输出)。

输出信号

4 - 20 mA0 - 5 1 - 50 - 10 VDC,或 0.5 - 4.5 VDC或可选带 -CB选项的 0 - 51 - 50 - 10 2 - 10 VDC

响应时间

300 ms

回路电阻

0 - 1000 Ω max. Rmax = 50Vps-10Ω 4 - 20 mA 输出),

0 - 1250 Ω max. Rmax = 50Vps-10Ω 4 - 20 mA 输出带 -CB 选项),

5K Ω 0 - 51 - 51 - 60 - 102 - 100.5 - 4.5 VDC 输出)。

1.0%满量程/年(典型)

电流消耗

最大38 mA (对于4-20 mA输出);

最大10 mA(对于0-5, 1-5, 1-6, 0-10, 2-10, 0.5-4.5 VDC输出);

最大140 mA (对于所有带LED显示的)。

电气连接

导管式外壳(-CH):接线端子排,1/2‘’NPT内螺纹导管;

普通型外壳(-GH):电缆或DIN EN 175801-803-C

过程连接

1/4''NPTBSPT,外螺纹或内螺纹

外壳防护

NEMA 4X IP66

安装位置

任意方向安装



283 g10 oz

认       证

CENSFUL



选项配件



型号

描述


A-250-D

Cooling tower, spiral, 1/4" male/female   BSPP.


A-251

Pressure snubber, brass, 1/4" male/female   BSPT.


A-257

Pressure snubber, 316 SS, 1/4" male/female   BSPT.


A-960

3' packard cable.


A-164

16.4' (5 m) cable with M-12 4-pin female   connector.


A-961

9' packard cable.


A-962

20' packard cable.


A-62X-LCD

Field upgradeable LCD display.



型号列表


EXAMPLE

626

-00

-CH

-P1

-E1

-S1

-AT

626-00-CH-P1-E1-S1-AT

ACCURACY

精度

626

628







0.25% Full Scale Accuracy
  1.0% Full Scale Accuracy

RANGE

范围


30
  00
  01
  02
  03
  04
  05
  31
  32
  06
  28
  07
  27
  08
  09
  10
  11
  12
  24
  13
  25
  14
  22
  29
  15
  16
  17
  18
  19
  26
  61
  40
  41
  62
  63
  64
  65
  66
  89
  67
  68
  69
  42
  70
  71
  72
  92
  73
  91
  74
  75
  76
  90
  77
  78
  93
  79
  80
  81
  82
  83
  84
  97
  85
  98
  86
  99
  87
  88
  95






15-0 psia   (1,4)
  0-15 psia (1,4)
  0-30 psia (1,4)
  0-50 psia (1,5)
  0-100 psia (1,5)
  0-200 psia (1,5)
  0-300 psia (1,5)
  0-500 psia (1,4)
  3-15 psig
  0-5 psig
  0-10 psig
  0-15 psig
  0-25 psig
  0-30 psig
  0-50 psig
  0-100 psig
  0-150 psig
  0-200 psig
  0-250 psig
  0-300 psig
  0-400 psig
  0-500 psig
  0-600 psig
  0-750 psig
  0-1000 psig
  0-1500 psig
  0-2000 psig
  0-3000 psig
  0-5000 psig
  0-8000 psig
  1-0 bar absolute (1,4)
  0-1.6 bar absolute
  0-2 bar absolute
  0-2.5 bar absolute (1,4)
  0-4 bar absolute (1,5)
  0-6 bar absolute (1,5)
  0-8 bar absolute (1,5)
  0-10 bar absolute (1,5)
  0-16 bar absolute (1,5)
  0-0.5 bar
  0-1 bar
  0-1.5 bar
  0-1.6 bar
  0-2 bar
  0-2.5 bar
  0-3 bar
  0-4 bar
  0-5 bar
  0-6 bar
  0-7 bar
  0-10 bar
  0-15 bar
  0-16 bar
  0-17 bar
  0-20 bar
  0-25 bar
  0-30 bar
  0-35 bar
  0-40 bar
  0-70 bar
  0-100 bar
  0-150 bar
  0-160 bar
  0-200 bar
  0-250 bar
  0-350 bar
  0-400 bar
  0-500 bar
  0-550 bar
  0-600 bar

HOUSING

外壳



CB
  GH





Conduit   Box Housing
  General Purpose Housing, NEMA 4X, IP66

PROCESS

CONNECTION

过程连接




P1
  P2
  P3
  P4
  P5
  P7
  P8
  P9
  P10




1/4"   Male NPT
  1/4" Female NPT
  1/4" Male BSPT
  1/4" Female BSPT
  1/4" Female SAE with Refrigerant Valve   Depressor (1)
  1/4" Male BSPP ISO 1179
  1/8” Male NPT (1)
  1/2" Male NPT (1)
  1/8" Male BSPP

ELECTRICAL

CONNECTION

电气连接





E1
  E2
  E3
  E4
  E5
  E6
  E7
  E8
  E9



3' Cable
  6' Cable
  9' Cable
  Hirschmann DIN Plug (1)
  1/2" Female NPT Conduit Connection(2)
  M-12 4-Pin Connector
  Hirschmann DIN Plug w/6' cable
  Packard Connector (1)
  M-12 4 Pin Connector NOT-UL

SIGNAL   OUTPUT

信号输出






S1
  S2
  S3
  S4
  S5
  S6
  S7
  S8


4-20 mA 2   Wire
  1-5 Volts
  2-10 Volts
  0-5 Volts
  0-10 Volts
  1-6 Volts
  0.5-4.5 Volts Ratiometric
  Selectable 0 to 5, 1 to 5, 0 to 10, 2 to 10   VDC (2)

OPTIONS

选项







AT
  LCD
  NIST
  NW
  SPCL

Aluminum   Tag

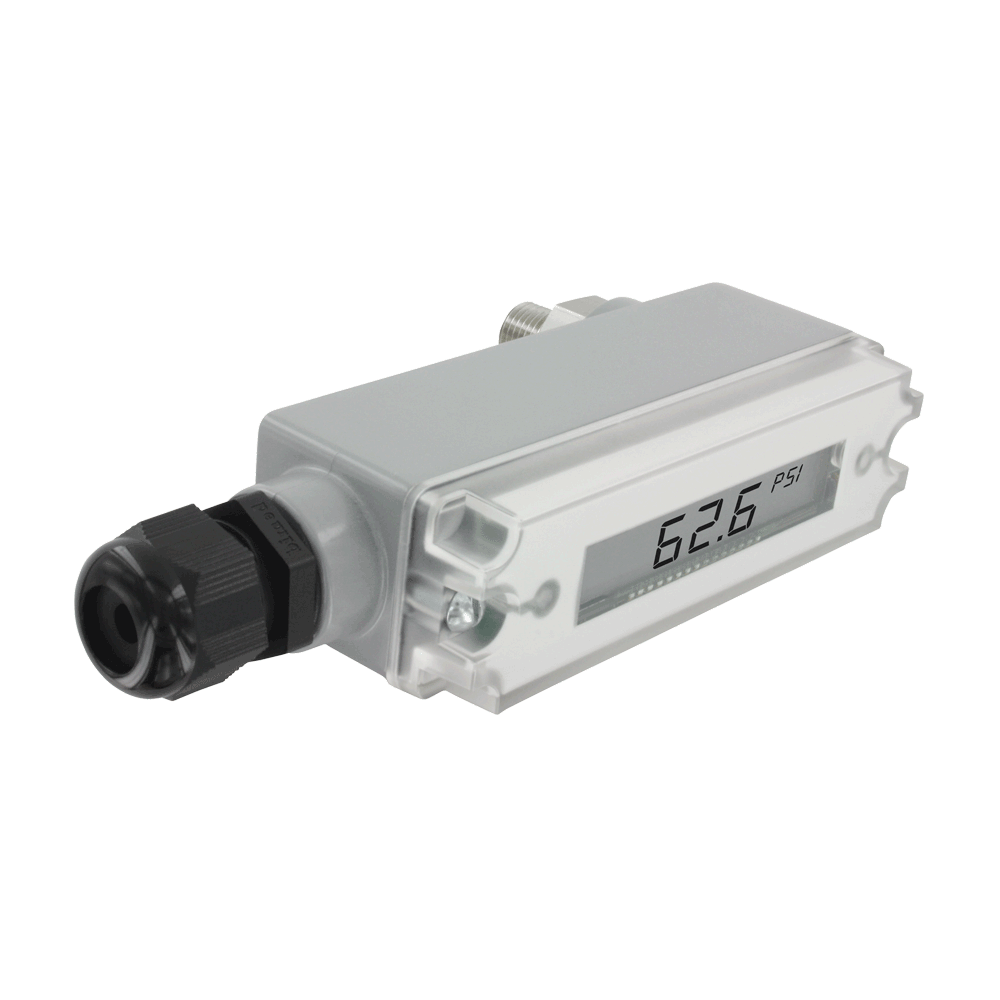

  LCD Indication
  NIST Traceable Certificate
  NSF Certification
  Special Cleaning for Oxygen Use

(1) Available with -GH Housing only
  (2) Available with -CB Housing only

(3) LED option is not NEMA 4X.

  (4) 628 only and 2.0%

(5) 626 and 0.5% or 628 and 2.0%

BAR ranges not available with -CB option currently, future   release.



耐压范围


量程码

量程范围

最大压力(psig)

过压 (psig)

量程码

量程范围(psig)

最大压力(psig)

过压 (psig)

00

30

06

07

08

09

10

11

0-15 psia

15-0 psia

0-5 psig

0-15 psig

0-30 psig

0-50 psig

0-100 psig

0-150 psig

30

30

10

30

60

100

200

300

45

45

50

150

300

300

500

750

12

13

14

15

16

18

19

26

0-200

0-300

0-500

0-1000

0-1500

0-3000

0-5000

0-8000

400

600

1000

2000

3000

6000

7500

10000

1000

1500

2500

5000

5000

7500

10000

12000



产品大图

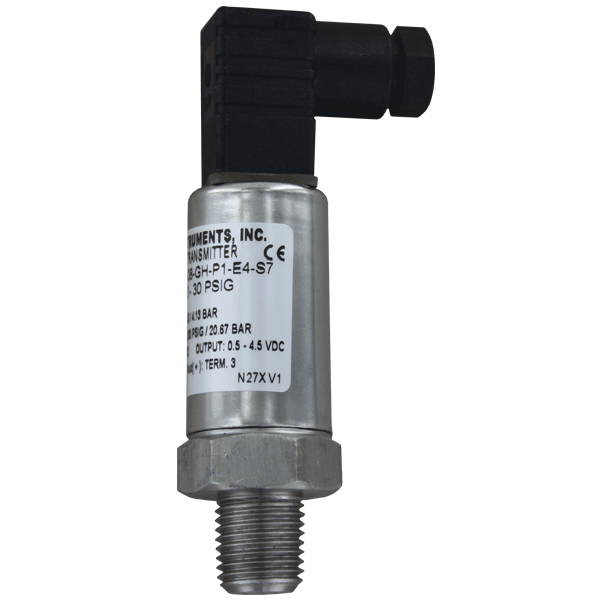

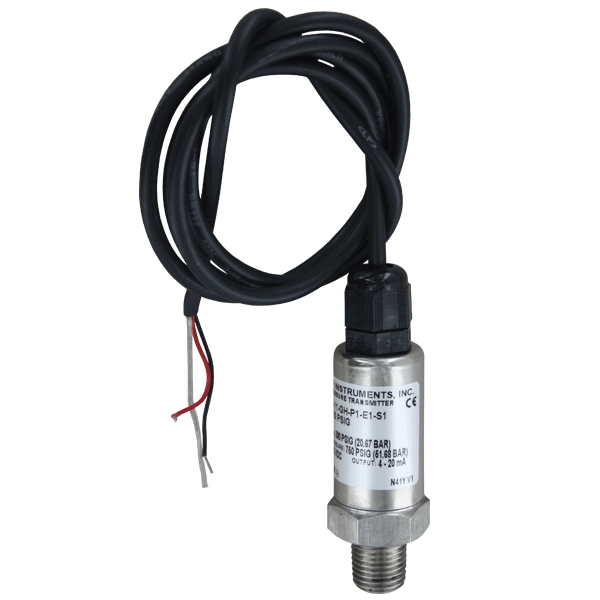

626___GH__600x600.gif628_08_GH_P1_E4_S7_Right_600x600.gif628_11_GH_P1_E1_S1_Left_600x600.gif
