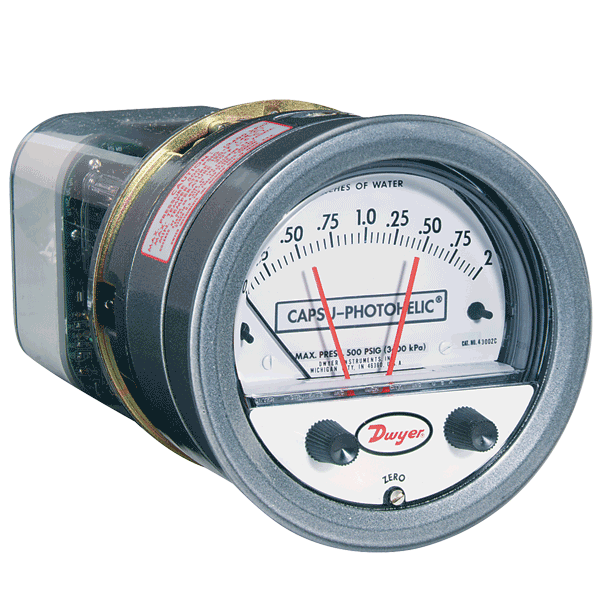

Dwyer 差压开关/表 43000系列

产地:美国

三合一指示表,高/低极限控制

Photohelic和Capsu-Photohelic开关/表均为多功能表,采用经时间验证的Magnehelic设计,将高重复压力开关和精密压力表相结合。价格便宜的Photohelic用来测量和控制空气和兼容气体的正压、负压和差压。标准型其额定值为25psig(1.7bar),带有35(2.4)或80(5.5bar)Psig选项。单压36000S型测量达到6000psig(413bar)的压力,其额定值为9000psig(620bar)。43000 压力开关/表采用了密封的传感元件,可用于压力高达500psig(34bar)的液体和气体。铸造黄铜外壳选项可用于水或水基溶液。

对于高/低限控制,其内部有两个光电晶体管驱动的DPDT继电器。通过仪表前面的旋钮使设定点指示器的调节控制很容易。单个设定点死区仅一个指针宽--小于满量程的1%。所有设定点可以互锁(结合在一起)形成一个可变的死区,是控制风扇、阻尼器以及水泵等的理想选择。仪表的读数是连续的,不受开关动作的影响,甚至在断开电源的情况下,也是不会受影响。压力范围从低量程0~.25″(0~6mm)W.C.到高量程300psig(21bar)之间可选。单向正压可达6000 Psig(413bar)。

PHOTOHELIC传感--它是如何工作的

在典型的应用中这些Dwyer开关/表在高、低压设置点之间进行控制。当压力变化时,达到任意一个设定点的压力,限制光电晶体管的红外灯螺旋驱动快门熄灭。捕获的光电信号经电子放大来驱动DPDT从动继电器并且开关动作发生。动作压力和复位压力之间的死区为满刻度的1%或更小--足够保证正确的,无振荡工作。

继电-变压器的特点

塑料外壳保护了所有的电子元件。固态集成线路电子元件被印制在环氧玻璃线路板以及自动熄灭终端板上。(只对于A3000系列)

应用--PHOTOHELIC 开关/表

在上述两个系列压力开关/表中,您会获得直观的显示和高低限开关的方便。对于OEM和厂内应用,Photohelic开关/表被用于电厂报警和控制废气排放系统,控制空调系统、洁净室、液压和气动控制系统、材料处理设备的压力,控制气体结构的压力和监测呼吸和血液的压力。

测量并控制气体或液体正压、负压或差压;量程:从0-120Pa到0-2060KPa;精度:±3%FS;高/低报警


物理指标

室温:20~120℉(-6.7~49℃),可获得低温选项

额定压力:
Photohelic: -20英寸汞柱~25psig(-.67~1.7bar)
MP(中压)选项:35psig(2.4bar)
HP(高压)选项:80psig(5.5bar)
36003S~36010S:150psig(10.3bar)
36020S以及更高的:1.5倍满刻度压力
Capsu-Photohelic: -2英寸汞柱~500psig(-.67~34.4bar).

精确度
Photohelic: 70℉(21.1℃)时为±2%满量程
-0型其精度为:3%
-00型精度为:4%
Capsu-Photohelic: 70℉(21.1℃)时为±3%满量程
43000S型其精度为2%
43215,43220,43500型精度为:4%

仪表接头
Photohelic:1/8″内螺纹连接
Capsu-Photohelic:1/4″内螺纹连接

供电要求:120VAC, 50/60Hz
继电器额定电气参数: A3000:10A @ 28VDC, 10A@120VAC; 43000:10A @ 120VAC, 6A@240VAC, 60Hz,10A @ 28VDC
管道开口:3/4英寸
喷漆:深灰色

重量:
Photohelic:4磅(1.81公斤); 适用于空气以及兼容性气体。

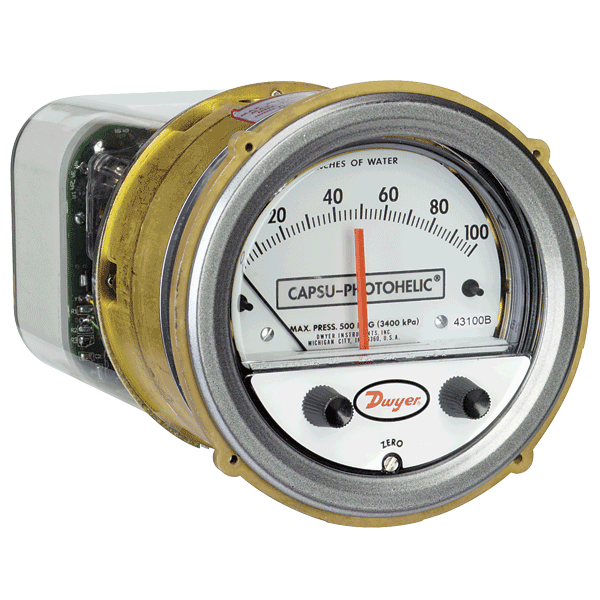

Capsu-Photohelic:5磅,8盎司,(2.49公斤)适用于空气、兼容性气体以及液体。其黄铜外壳使得它可用于水和水基液中。

标准型号

标准型号的压力开关/表其线路采用了两个驱动线路的光电晶体管和两个DPDT继电器,这样使得这种仪表具有高低报警或极限控制。当压力表的指针移到各设定点的左边时,继电器的电流被切断;当压力表的指针移到各设定点的右边时,继电器将接通电源。电能或压力损失提供了故障自动防护。

选项:

单接点——右设定点,对于压力的升高或下降动作

OEM型——相对其它型号,继电器和变压器元件、外壳较少,但它包括红外二极管、光电晶体管、光闸和设定指针,适用于单/双触点。

远距离安装的继电器——继电器包离仪表可以远距离地安装,指明所需电缆的长度。

防干扰旋钮——可获得低温选项、特殊刻度,特殊电压和其它特色和改形

特殊外壳——具有露天防雨(NEMA 4)和防爆(NEMA 7 CD,9 EFG;NEC Class I, DIV 1&2,Gr C, D; Class II,DIV 1&2 Gr E, F,G; Class III)

高、低自锁电路——Dwyer-Photohelic 压力开关/表电路接线可以是高自锁电路、低自锁电路和高低结合的自锁电路三种。也就是说,设备一旦触发,它们将保持各自的状态,直到人工复位。对于报警和信号应用尤其有用,在这种场合下报警或信号控制采用另一个Photohelic 压力开关/表或其它方法完成。包括完整的接线以及操作说明。人工复位需要一个诸如Dwyer Part A-601的干电路按钮。
