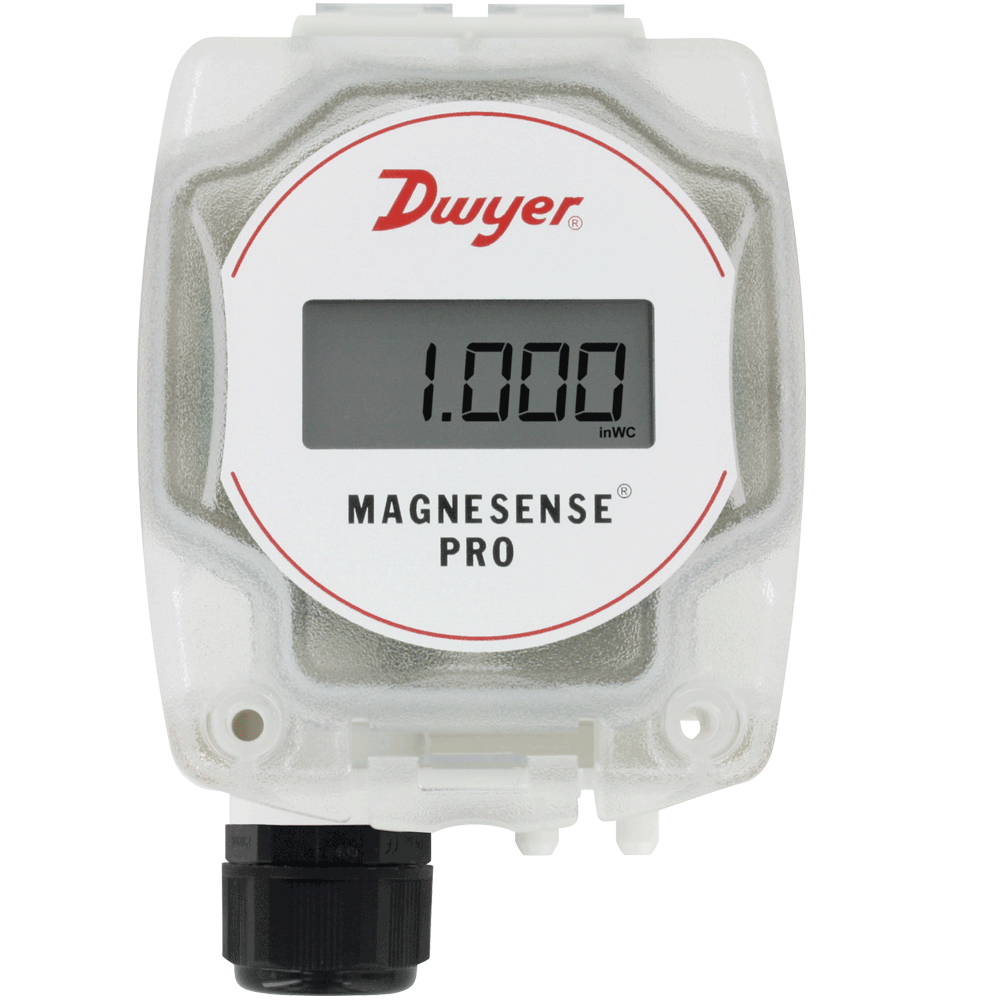

Dwyer 差压变送器 MSX Pro系列

监测差压、风速、风量

MSX Pro系列Magnesense®差压变送器系列是更加专业的差压变送器,采用国际标准的创新设计以满足严格的行业标准。它出色的稳定性能,用于楼宇系统中室内关键区域,它传承了MS2系列Magnesense® II差压变送器的稳定性和多功能性,还简化了订购流程,可由工厂按客户需求配置,节约产品安装设置时间。压力单位可选Pa、毫米水柱或英寸水柱,共32个量程可用,均可配置成单向或正负组合量程。MSX Pro系列可差压线性输出或风速风量开方后线性输出。它同时输出电压和电流信号,便于维护和检修。

应用及案例


• 高端建筑中关键环境区域的室内压力监测

• 空气处理机组中的过滤器状态监测

• 制药、半导体、洁净室的室内压力监测

• 商业和专业建筑中的风管静压测量

• 变风量调节系统中的风速/风量



产品特色


• 翻盖式防护面板,接线安装容易

• 电子元器件受到保护,避免意外损坏

• 可上紧固定的面板具备安全保护功能

• 配备了电缆密封接头用于周边有水汽的应用场合

• 配备了免工具快速接线端子,方便快速接线

• UL94 V-0认证阻燃和阻烟外壳,在各种应用场合更加安全



性能指标


介       质    空气和不可燃的兼容气体。材质:请咨询我们

精       度    满量程的±0.5% FSO(除单向0.5英寸量程为±1% FSO外)

稳  定  性    ±1% FSO / 年

温度范围    -20~70 ℃(-4~158 °F)

压力限制    量程0和1:最大操作压力为3.6 psi,爆裂压力为6 psi;

                  量程2和3:最大工作压力为6 psi,爆裂压力为6 psi

电源要求    10-36 VDC(2线),17-36 VDC或隔离的21.6-33 VAC(3线)

输出信号    4-20 mA(2线);0-10 V或0-5 V(3线)

响应时间    瞬时(默认)或3秒(可选)

零点和量程调整    数字按钮

回路电阻    电流输出:0-1250 Ω(最大);

                  电压输出:最小负载1 KΩ

电流消耗    最大21 mA

电气连接    4线可移除的欧式端子排,用于导线16-26 AWG

进线方式    1/2" NPS螺纹,带电缆密封接头

显       示(可选)    4位LCD显示屏

过程连接    1/8",3/16",1/4",5 mm和6 mm内径软管

外壳防护等级    NEMA 4X(IP66),阻烟等级UL 2043,阻燃等级UL94 V-0

安装方向    任意

重       量    230 g(8.0盎司)

机构认证    CE



选项配件


配件

型号

描述

A-480

A-481

A-MSX-LCD

塑料静压取压头

安装套件:包括2只塑料静压取压头和一根7英尺(2.1米)PVC软管

MSX系列的可替换显示屏



安装手册



机构认证



尺寸详图



产品大图



订货选型


型号表

举例

MSXP

-W

1

3

-IN

-LCD

可选量程范围

系列号

MSXP






MSXP Magnesense®差压变送器

安装方式


W

U

N





墙装式

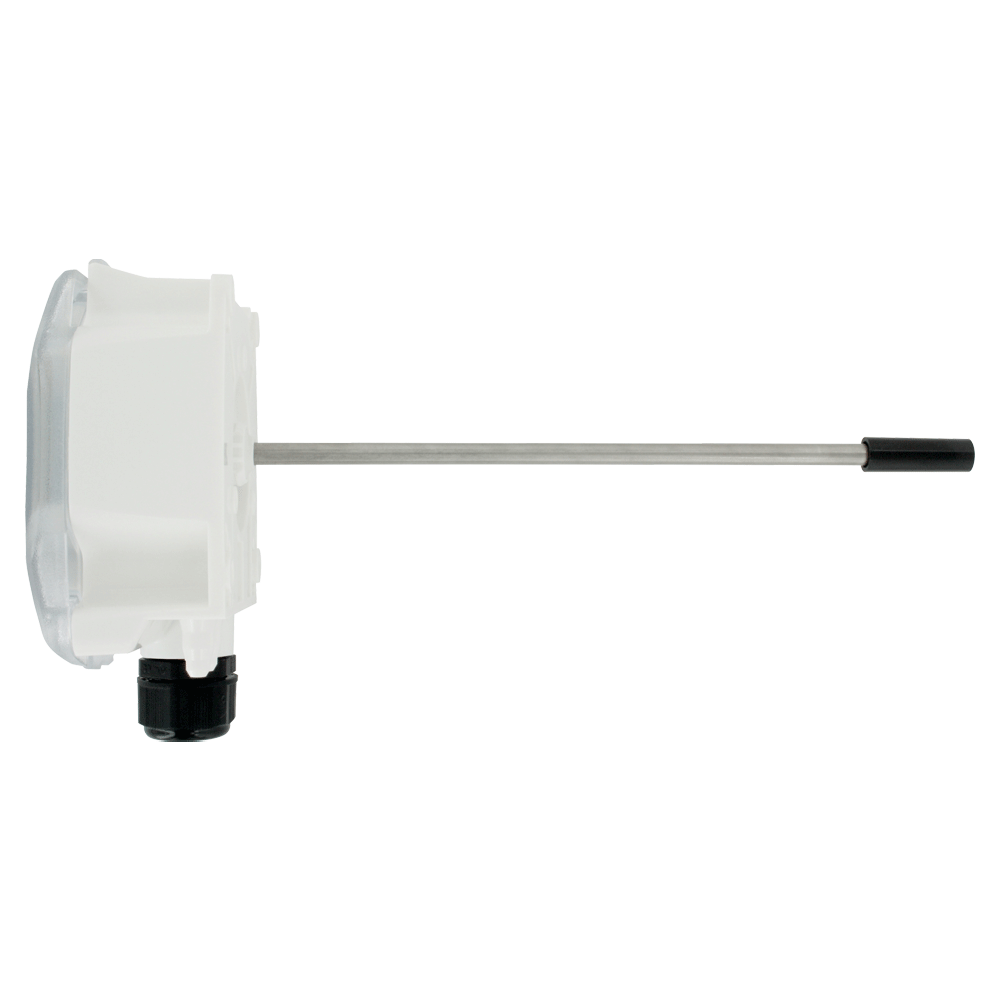

通用安装式( 墙装或风管安装 )

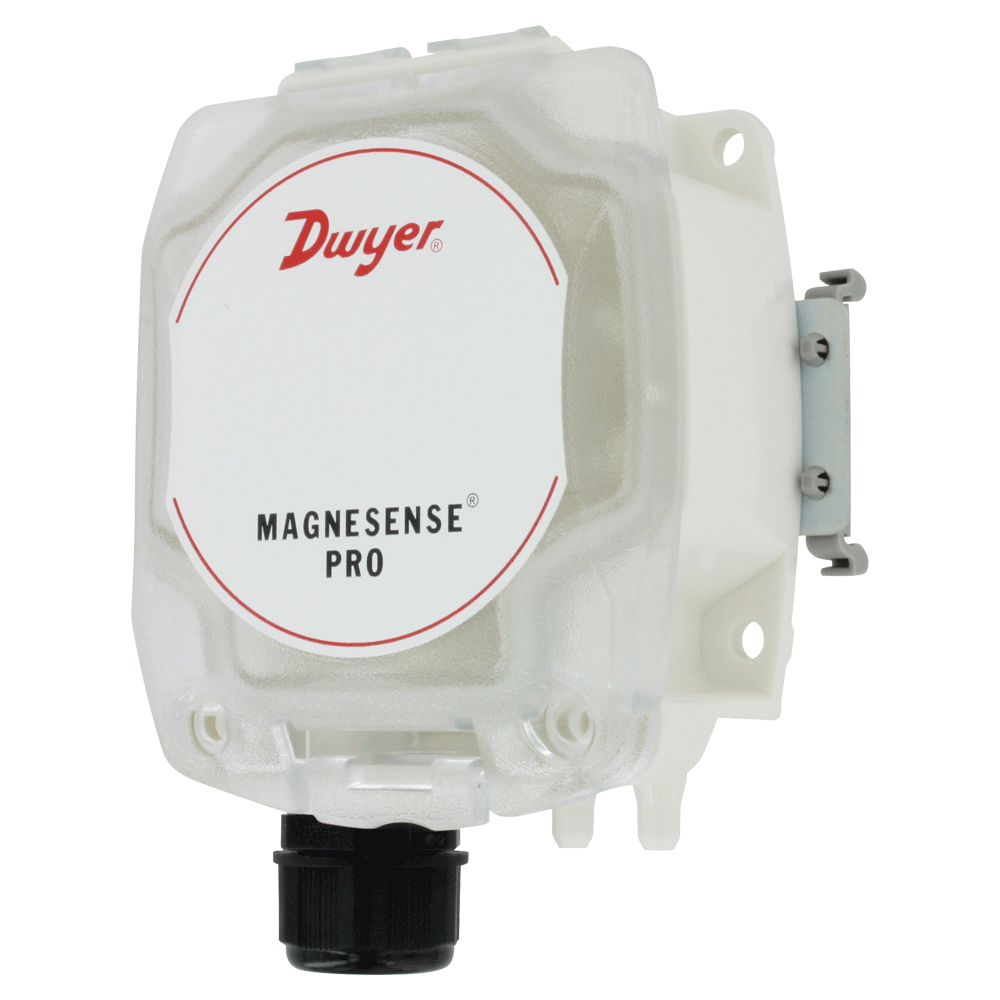

DIN导轨安装式

量程方式



1

2




单向量程

正负组合量程

量程代码




0

1

2

3



0.5 in w.c. , 125 Pa, 12.5 mm w.c.

1 in w.c. , 250 Pa, 25 mm w.c.

5 in w.c. , 1250 Pa, 125 mm w.c.

28 in w.c. , 7000 Pa, 700 mm w.c.

压力单位





IN

PA

MM


英寸水柱

Pa

毫米水柱

选项






-A-481

-FC

-FP

-LCD

-NIST

-STX

-WO

安装套件:包括2只塑料静压取压头和一根7英尺( 2.1米 )PVC软管

工厂校准证书

带宝塔接头的过滤配件

液晶显示屏

NIST可追溯的校准证书

2个塑料静压取压头

开窗前盖



压力选择


MSXP压力选择


in w.c.

Pascal

Pascal

mm w.c.

量程代码0

0.05

15

60

1.25

0.1

25

75

2.5

0.25

40

100

5

  0.5*

50

  125*

  12*

量程代码1

0.1

25

100

2.5

0.25

40

150

5

0.5

50

160

10

  1*

60

  250*

  25*

量程代码2

1

250

600

25

2

300

750

50

3

400

1000

100

  5*

500

  1250*

  125*

量程代码3

10

1000

3000

250

15

1500

4000

350

25

2000

5000

500

  28*

2500

  7000*

  700*

    *是指每个量程代码下的正满量程输出值。
