高精度，耐高静压

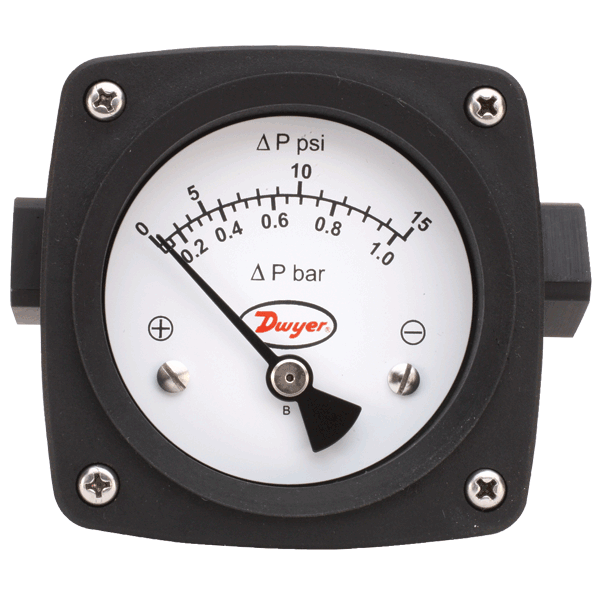

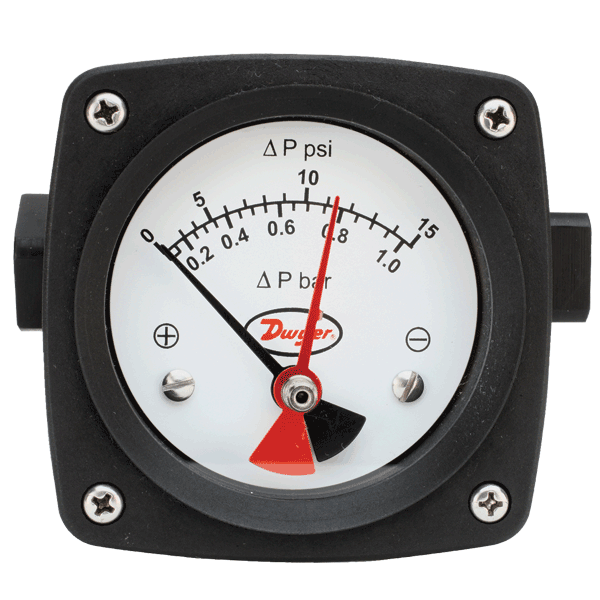

PTGD系列差压活塞式压力表可用于测量过滤器、过滤器、泵性能测试和热交换器压降监测。其简单、坚固的设计具有耐候和耐腐蚀的表壳前部带有防碎透镜。系列PTGD包含一个提供不同压差的活塞传感元件满量程精度为±2%。由铝或316不锈钢和提供两个1/4˝内螺纹NPT端部连接，系列PTGD提供超量程防护等级为3000 psig（200 bar）或6000 psig（400 bar），具体取决于模型。标准型号带有串联连接。背面或底部连接也可以使用。
应用及案例
• 过滤器压降
• 粗滤器
• 泵性能测试
• 热交换器压降
产品特色
• 坚固耐用、防风雨和防腐蚀的设计支持在恶劣环境中使用
• 根据型号，超过保护范围，高达6000 psig（400 bar）允许高压应用
• 连接选择的灵活性适合最复杂的设计
介 质 兼容气体和液体
材 质 表壳：铝或316不锈钢；活塞：铝或316不锈钢；弹簧：302不锈钢；密封件：丁腈橡胶（标准）； 聚四氟乙烯，陶瓷磁铁； 刻度盘：尼龙6 30%玻璃填充表壳
窗 户 亚克力
精 度 ±2% FS
温度范围 176°F（80 ℃）
压力范围 铝体3000 psi（206 bar）；不锈钢6000 psi（413 bar）

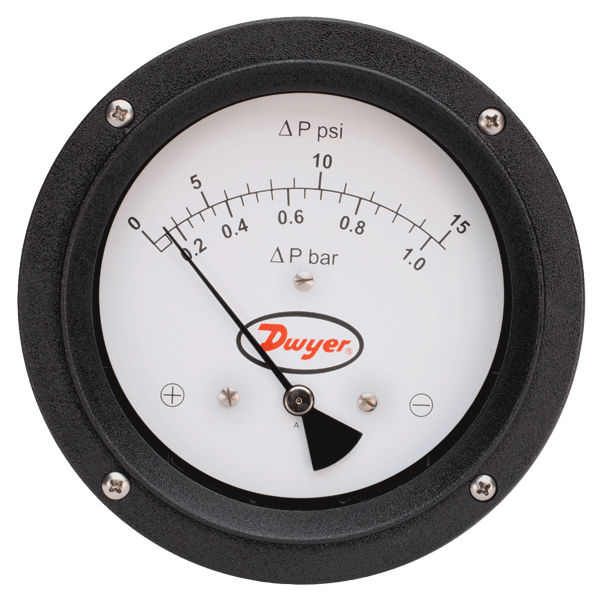

尺 寸 2.5"（63 mm）或4.5"（115 mm）
安装方向 安装在任何位置
工艺连接 1/4" 内螺纹NPT端部连接标准；1/4" 内螺纹提供NPT背面或底部连接。 所有款式均提供1/4" BSP
重 量 铝：2.5" 0.88 lb（399 g）；4.5" 1.35 lb（612 g）；
不锈钢：2.5" 1.75 lb（794 g）；4.5" 2.3 lb（1.04 kg）
1
型号表 | ||
型号 | 描述 | 量程 |
PTGD-AA01A | 2.5" 铝 | 0 - 5 psid (0.25 bar) |
PTGD-AA02A | 2.5" 铝 | 0 - 10 psid (0.75 bar) |
PTGD-AA03A | 2.5" 铝 | 0 - 15 psid (1 bar) |
PTGD-AA04A | 2.5" 铝 | 0 - 20 psid (1.6 bar) |
PTGD-AA05A | 2.5" 铝 | 0 - 25 psid (1.6 bar) |
PTGD-AA06A | 2.5" 铝 | 0 - 30 psid (2 bar) |
PTGD-AA07A | 2.5" 铝 | 0 - 40 psid (3 bar) |
PTGD-AA08A | 2.5" 铝 | 0 - 50 psid (3.5 bar) |
PTGD-AA09A | 2.5" 铝 | 0 - 60 psid (4 bar) |
PTGD-AA10A | 2.5" 铝 | 0 - 80 psid (5.5 bar) |
PTGD-AA11A | 2.5" 铝 | 0 - 100 psid (7 bar) |
PTGD-AA12A | 2.5" 铝 | 0 - 150 psid (10 bar) |
PTGD-SA01A | 2.5" 不锈钢 | 0 - 5 psid (0.25 bar) |
PTGD-SA02A | 2.5" 不锈钢 | 0 - 10 psid (0.75 bar) |
PTGD-SA03A | 2.5" 不锈钢 | 0 - 15 psid (1 bar) |
PTGD-SA04A | 2.5" 不锈钢 | 0 - 20 psid (1.6 bar) |
PTGD-SA05A | 2.5" 不锈钢 | 0 - 25 psid (1.6 bar) |
PTGD-SA06A | 2.5" 不锈钢 | 0 - 30 psid (2 bar) |
PTGD-SA07A | 2.5" 不锈钢 | 0 - 40 psid (3 bar) |
PTGD-SA08A | 2.5" 不锈钢 | 0 - 50 psid (3.5 bar) |
PTGD-SA09A | 2.5" 不锈钢 | 0 - 60 psid (4 bar) |
PTGD-SA10A | 2.5" 不锈钢 | 0 - 80 psid (5.5 bar) |
PTGD-SA11A | 2.5" 不锈钢 | 0 - 100 psid (7 bar) |
PTGD-SA12A | 2.5" 不锈钢 | 0 - 150 psid (10 bar) |
注意: 对于4.5" 的表盘，铝材质-AA换为-AC，不锈钢材质 -SA换为-SC。 | ||
对于背部或底部连接以及内螺纹BSP，请与我们联系。 | ||
