快速响应，校准检查方便

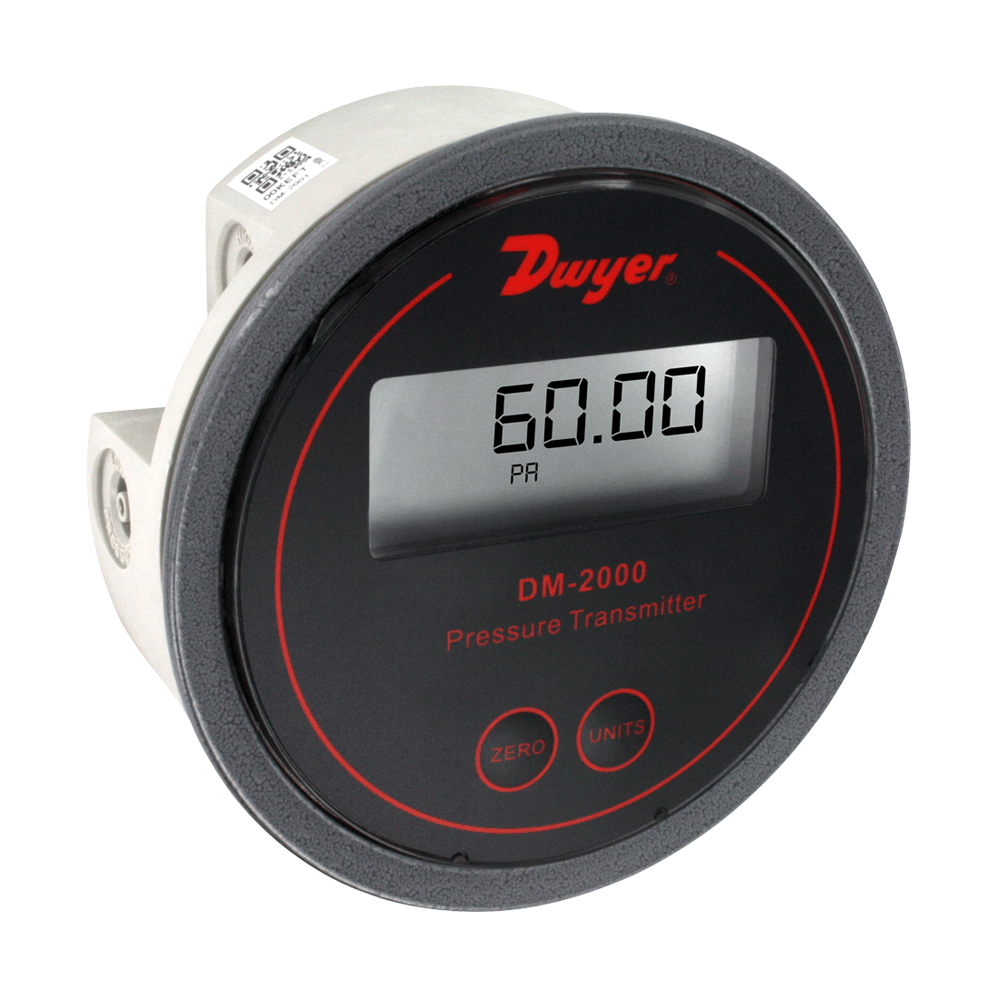

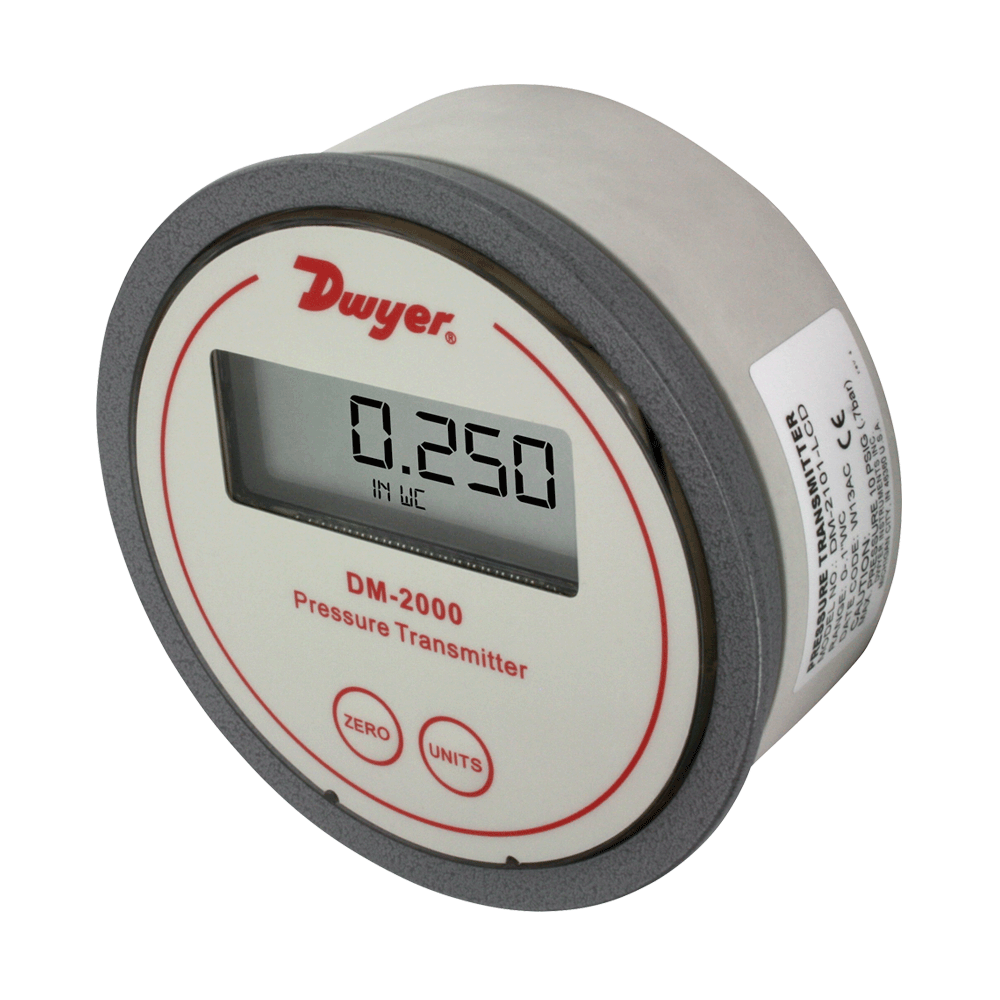

Dwyer系列DM-2000差压变送器感知空气和兼容气体的压力，并发送标准的4-20 mA输出信号。DM-2000外壳是专门设计安装在相同直径的切口，作为标准的Magnehelic®gage。广泛的型号可供工厂校准到特定的范围。
压力连接固有的玻璃填充塑料模压外壳，使安装快速和容易。数字按钮零点和量程简化了对典型的转动电位器的校准。可选3.5位LCD显示工艺和工程单元。一个单一的按钮允许现场选择4~6个工程单位取决于范围。
NIST可溯源校准证书可在产品配置中选择。
应用及案例
• 过滤监控
• 风扇压力指示
• 管道或建筑物中的静压
• 双向范围非常适合于感知建筑压力的波动
产品特色
• 零点和量程控制提供了方便的校准检查和更短的安装时间，以获得设备运行和监控
• 对压力变化的快速反应意味着在紧急情况下不延迟信号和警报
• 易于阅读的液晶显示屏提供即时的本地警报，允许纠正行动，以更快地消除问题，从变得广泛
• 与Magnehelic尺寸相同，减少了安装步骤，简化了数字压力表的现场升级
• 防篡改按钮配置，以防止意外更改设置
介 质 空气和不可燃、兼容的气体
接液材质 请咨询我们
精 度 ±1% FS，±30 Pa模型±4% FS在70°F
稳 定 性 ±1% FS /年
温度范围 -6.67~48.9°C（20~120°F）
压力范围 0.69 bar（10 psig）
热 效 应 ±0.055% FS/°F （0.099% FS/°C），±30 Pa模型±0.13% FS/°F（0.234% FS/°C）
电源要求 10 ~ 35 VDC（2线）
输出信号 4-20 mA
零点和量程调节 数字按钮零点和量程
回路电阻 DC：0 ~ 1250Ω最大
电流消耗 DC：38 mA最大
电气连接 螺丝式接线端子座
显 示 3.5数字LCD，0.7"高
过程连接 1/8”I.D.油管
安装方向 垂直
重 量 136 g（4.8 oz）
图片 | 部件号 | 描述 |
A-300 | 扁平铝支架，用于嵌入式安装Magnehelic®压力表。6.8" x 6.0" x .1"， 0.35磅 | |
A-464 | Magnehelic®压力表的冲洗安装套件 | |
A-489 | 4" 303 SS直静压前端带法兰，1/4"软管倒钩 | |
SCD-PS | 100-240 VAC/ VDC-24 VDC电源供应 | |
A-299 | 安装支架在支架上冲洗安装Magnehelic®压力表。然后支架表面安装。灰色锤音环氧树脂表面处理钢。6.3" x 7.7" x 4.0"， 1.30磅 | |
A-302F-A | 303不锈钢静压头，带安装法兰，适用于3/16"内径橡胶或塑料管。4"插入深度，包括安装螺钉 | |

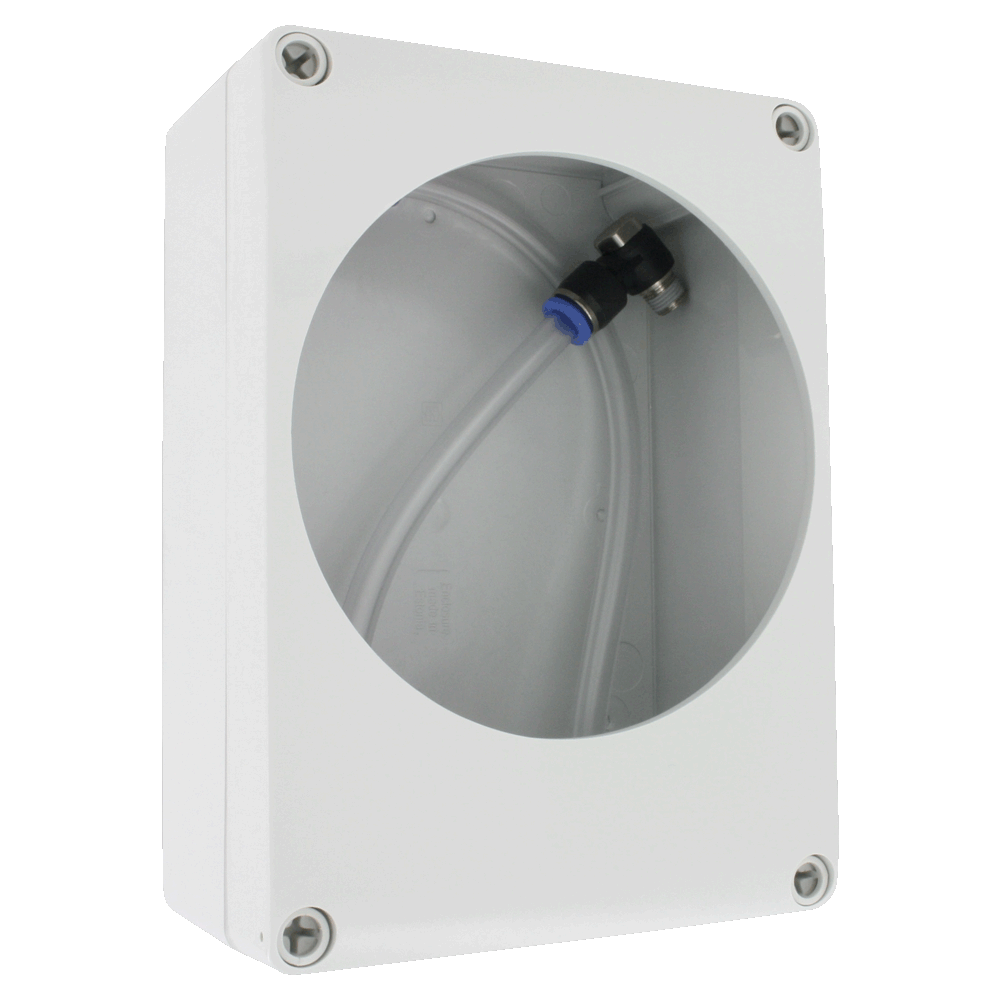

A-320-A1 | 防雨外壳，ABS，兼容2000 Magnehelic®压力表，DM-2000差压变送器（水平安装） | |

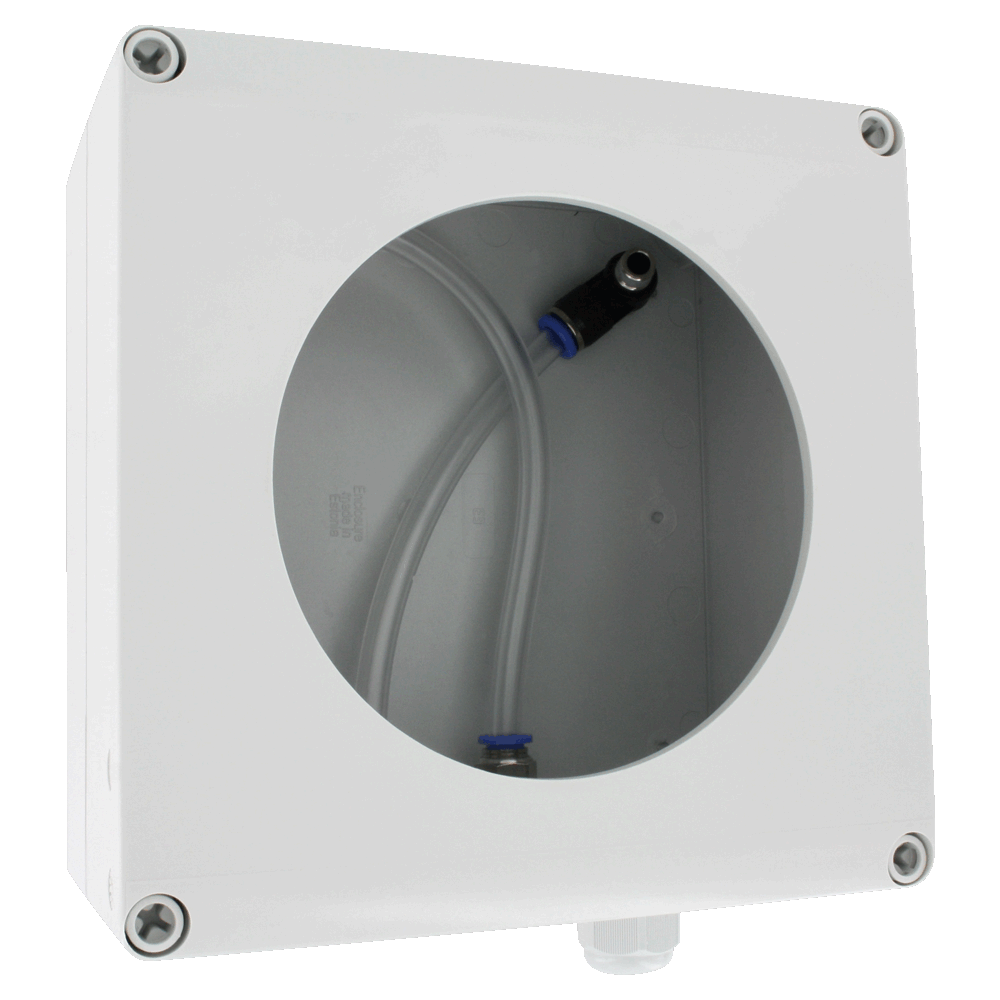

A-320-BC | 防雨外壳，ABS，兼容2000 Magnehelic®压力表，DM-1000 DigiMag®数字差压表，DM-2000差压变送器，仪器与向后兼容的面板选项 | |

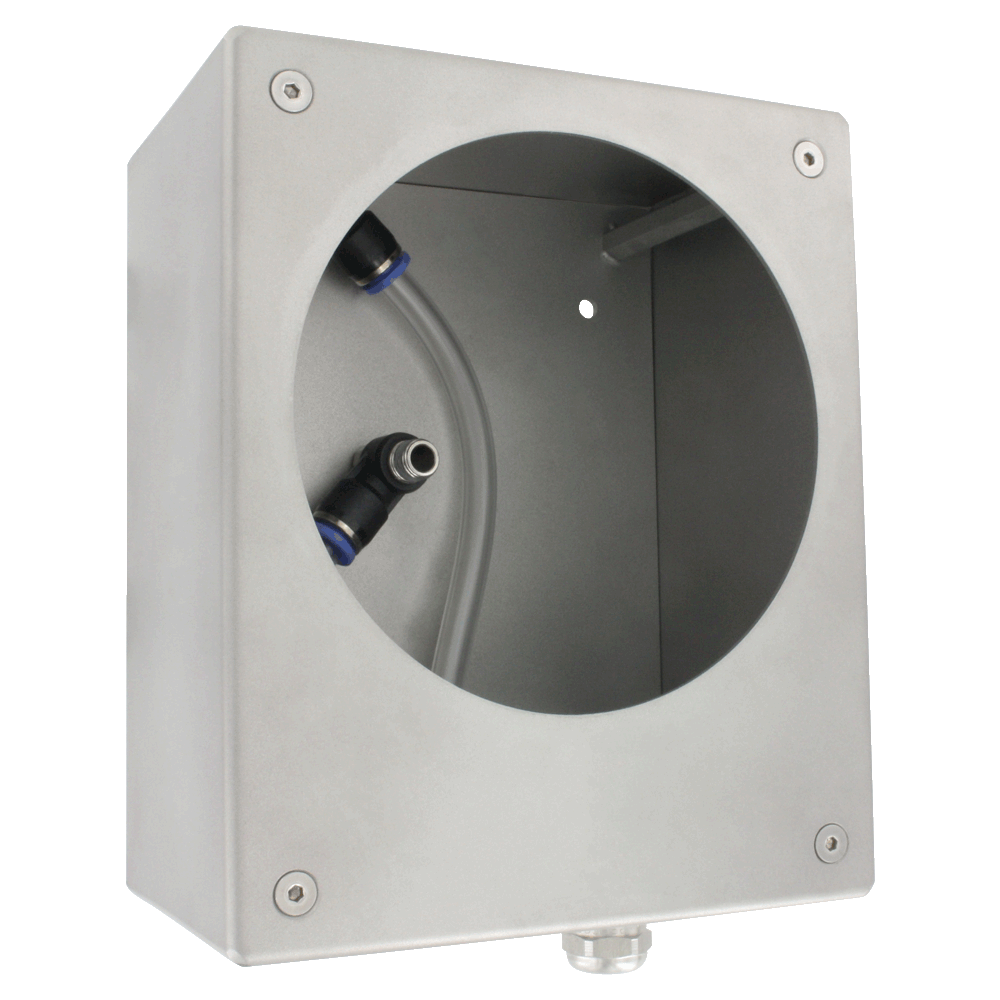

A-320-B-SS | 仪表外壳，304SS，刷面处理，兼容2000 Magnehelic®压力表，DM-2000差压变送器 |
型号表 | ||||||
型号 | 量程 in w.c. | Pa | mm w.c. | mbar | kPa | psi |
DM-2001-LCD | 0 - .100 | 24.9 | 2.54 | 0.249 | - | - |
DM-2002-LCD | 0 - .250 | 62.2 | 6.35 | 0.622 | - | - |
DM-2003-LCD | 0 - .500 | 124.3 | 12.7 | 1.243 | 0.124 | - |
DM-2004-LCD | 0 - 1.000 | 249 | 25.4 | 2.49 | 0.249 | - |
DM-2005-LCD | 0 - 2.00 | 497 | 50.8 | 4.97 | 0.497 | - |
DM-2006-LCD | 0 - 3.00 | 746 | 76.2 | 7.46 | 0.746 | 0.108 |
DM-2007-LCD | 0 - 5.00 | 1243 | 127-0 | 12.43 | 1.243 | 0.18 |
DM-2012-LCD | 0 - ±.250 | 0 - ±62.2 | 0 - ±6.35 | 0 - ±.622 | - | - |
DM-2013-LCD | 0 - ±.500 | 0 - ±124.3 | 0 - ±12.70 | 0 - ±1.243 | - | - |
DM-2019-LCD | 0 - ±.200 | 49.8 | 5.08 | 0.498 | - | - |
注意：白色外壳的修改为-20 - 21，例如：DM-2102-LCD | ||||||
示例 | DM | 20 | 01 | AT | DM -2001-AT系列差压变送器，黑色背景，量程0-0.1”，铝标签 |
系列 | DM | 差压变送器 | |||

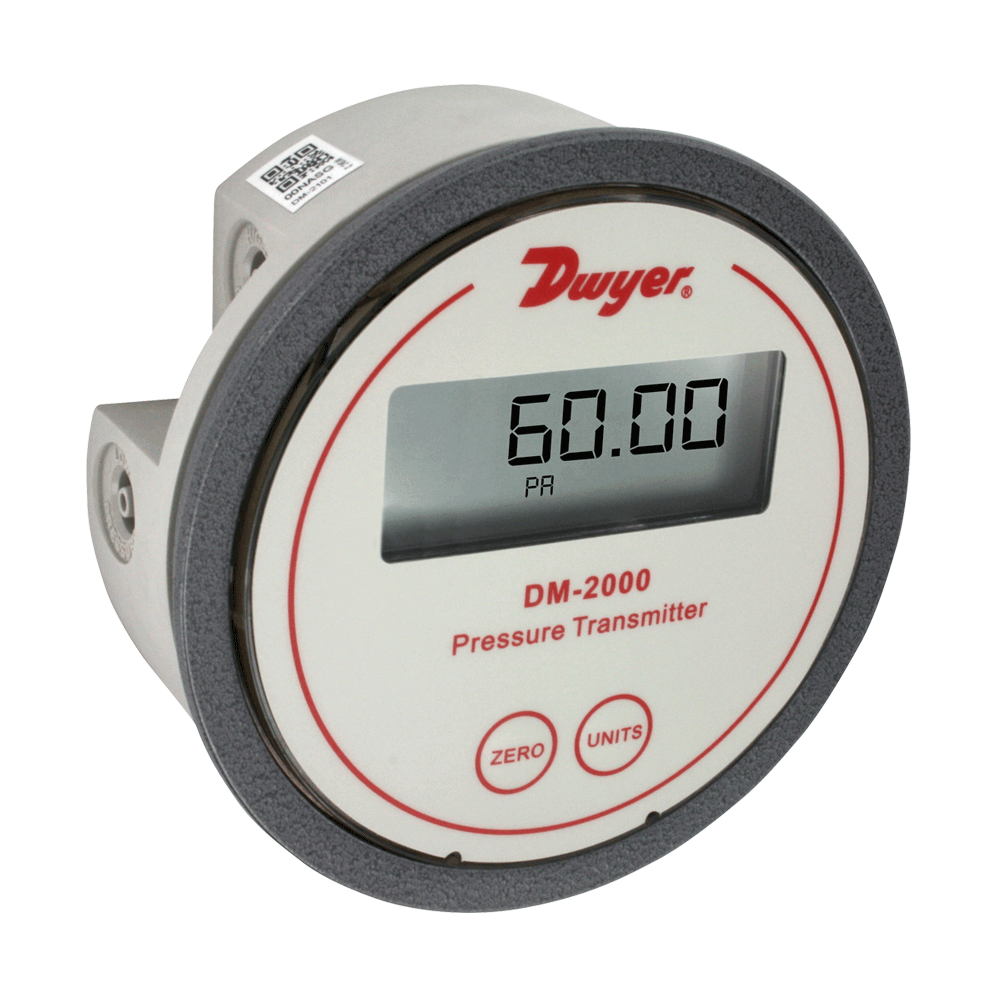

表盘背景色 | 20 21 | 黑 浅灰 | |||
量程 | 01 02 03 04 05 06 07 12 13 19 40 | 0 ~ 0.1" w.c. 0 ~ 0.25" w.c. 0 ~ 0.5" w.c. 0 ~ 1" w.c. 0 ~ 2" w.c. 0 ~ 3" w.c. 0 ~ 5" w.c. 0 ~ ±0.25" w.c. 0 ~ ±0.5" w.c. 0.05-0-0.20" w.c. 30-0-30 Pa | |||
选项 | AT LCD NIST | 铝标签 LCD显示屏 NIST 可溯源校准证书 |
