可用于危险场合,测量微差压和风速

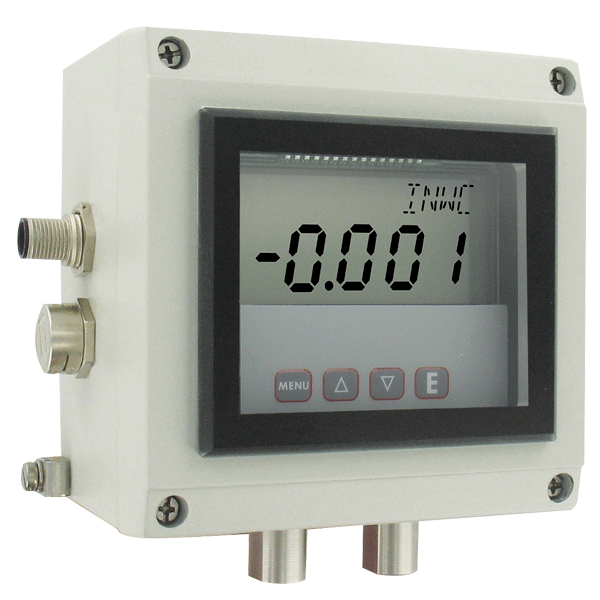

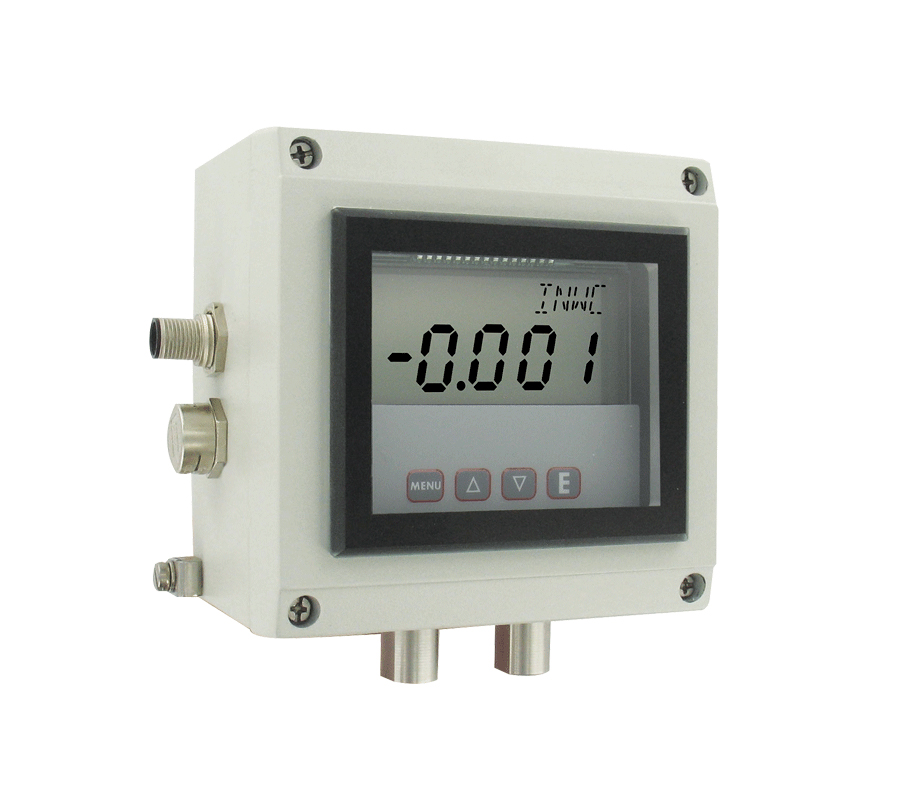

ISDP系列本安防爆型微差压变送器采用NEMA 4X的防护，输出4-20mA信号，大屏的LCD显示，可编程显示差压，流速或流量。可通过面板的按键来编程设置：安全级别，英制公制的工程单位，风速或风量，皮托管K系数，圆管，矩形管尺寸用于计算流量，等等。ISDP采用两线制，10-35V电源，带4针M-12连接头。它的精度为0.5%， 量程范围从0.25 - 100英寸水柱，还有正负双向量程到10英寸水柱。这些使得ISDP变送器非常适用于危险场合来监测差压或风速风量，防爆级别为Class I Div. I Groups A, B, C, D; Class II Div. I Groups E, F, G; Class III Div. I 。
应用及案例
• 危险区域压力控制应用
• 危险的流程和控制应用
产品特色
• NEMA 4X等级的外壳可以在恶劣环境下提供保护室外监测，或在粉尘和颗粒物存在的地区。
• 易于阅读的LCD显示提供即时的本地警报，允许采取纠正措施，以更快地消除问题。
• 本安的特点，适合在危险地点，符合在压力传递和安全不能妥协的标准 。
• 密码保护设置菜单有助于在访问该设备强大的测量功能时，未受过训练的人员确保没有错误。
介 质 空气或不可燃气体
材 质 玻璃 PVC，硅, 氧化铝陶瓷，环氧化物, RTV，金，铝，不锈钢和镍；
量程≤1"： 不锈钢，硅树脂，陶瓷
外壳材质 铝，玻璃
精 度 77°F (25 ℃)时±0.5%包括滞后，重复性（启动1小时后）
稳 定 性 < ±1% /年
压力范围 范围 ≤ 2.5" w.c.压力为： 2 psi；
范围 ≤5" w.c.压力为：5 psi；
范围 ≤10" w.c.压力为：5psi；
范围 ≤25"w.c.压力为：5psi；
范围 ≤50"w.c.压力为：5 psi；
范围 ≤100"w.c.压力为：9psi
温度范围 0 ~ 60 ℃(32 ~ 140°F)
补偿温度范围 0 ~ 60 ℃ (32 ~ 140°F)
热 效 应 0.020%/°F (0.036/ ℃) 从 77°F (25 ℃)
电源要求 10 - 35 VDC
输出信号 4 - 20 mA DC
零点和量程的调整 通过菜单调整
反应时间 250毫秒（阻尼设定为1）
显 示 4位数字LCD 0.6" H
电气连接 M-12 4 针连接
过程连接 1/8" FNPT
外壳防护 满足NEMA 4X (IP66)
安装方向 垂直安装
重 量 1.19 kg (2 lb 10 oz)
机构认证 FM Intrinsically Safe CLI Div I GR： A， B， C， D； CLII Div I GR： E， F， G；
CLIII Div I. CE： CENELEC EN 61326/55024： 2003；
IEC 61000-4-2/3/4/6： 2001/2006/2004/2005；
CENELEC EN 55011： 2006； 2004/108/EC EMC Directive
选项 | |
要订购添加后缀 | 描述 |
-NIST | NIST可溯源校准证书 |
例： ISDP-004-NIST | |
-FC | 工厂校准证书 |
例：ISDP-004-FC | |
配件 | |
型号 | 描述 |
A-231 | 16' (5 m) 屏蔽电缆4针内螺纹M - 12连接 |
A-486 | 4.9' (1 m) 屏蔽电缆4针内螺纹M - 12连接 |
A-487 | 9.8' (3 m) 屏蔽电缆4针内螺纹M - 12连接 |
A-488 | 33' (10 m) 屏蔽电缆4针内螺纹M - 12连接 |
A-295 | 内螺纹4针M-12到电缆压盖连接器 |
MTL5541 | 本质安全电偶隔离器 |
MTL7706 | 本质安全齐纳屏障 |
A-438 | 表面安装支架 |
型号表 | |||
型号 | 量程 in w.c. | 型号 | 量程 mm w.c |
ISDP-002 | 0 - 0.25 | ISDP-012 | 0 ~ ±0.25 |
ISDP-004 | 0 - 1 | ISDP-014 | 0 ~ ±1.0 |
ISDP-006 | 0 - 5 | ISDP-015 | 0 ~ ±2.5 |
ISDP-007 | 0 - 10 | ISDP-016 | 0 ~ ±5.0 |
ISDP-008 | 0 - 25 | ISDP-017 | 0 ~ ±10 |
ISDP-009 | 0 - 50 | ||
ISDP-010 | 0 - 100 | ||
