无磁感应，用于1-1/2 至 40˝ （38.1 ~ 1016 mm）管道，脉冲或4 ~ 20 mA输出

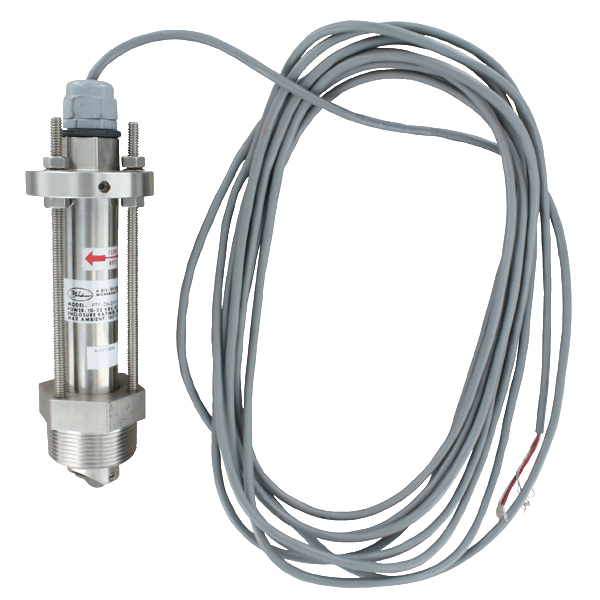

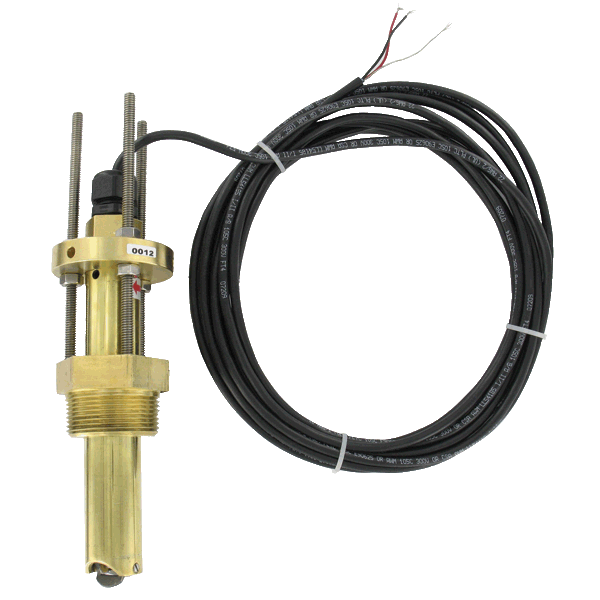

PFT叶轮式流量传感器系列用于监测管径从1-1/2 至 40˝ （38.1 ~ 1016 mm）管道中的液体流速。单一传感器用于不同管径，可选材质黄铜或316不锈钢。输出和频率成比例的脉冲信号或 4 ~ 20 mA电流信号。脉冲输出是方波信号，其频率与流速成正比，而4 ~ 20 mA输出为流速的线性输出信号，4 mA相当于0英尺/秒，20 mA相当于25英尺/秒。
应用及案例
• 灌 溉
• 地下水修复
• 冷却系统
• 泵 保 护
• 泄漏检测
• 过滤系统
产品特色
• 轴承和轴杆具有出色的防磨性能，即使在有微粒的应用场合也能保证使用寿命
• 全天候防护和浸水防护等级适用于灌溉行业
• 单一产品能适用于多种管道尺寸
• 多种接液材料可选，使用范围更加广泛
• 自带4 ~ 20 mA输出信号，无需额外配件
• 采用无磁感应传感技术，可以进行低流量监测，也无需担心流体中的磁性杂质
介 质 水基液体
量 程 0.37 ~ 7.62 m/s（1.2 ~ 25英尺/秒）
接液材质 本体和接头：黄铜或316不锈钢；
O型圈：标准配置是FKM，可选硅胶或Buna-N；
叶轮：316不锈钢；
轴：标准配置为碳化钨，可选316不锈钢；
轴承：标准配置为PTFE
线 性 度 满量程的±1.0%
重 复 性 满量程的±0.5%
温度范围 -40 ~ 100 ℃（-40 ~ 212 °F）
耐压范围 37.8 ℃（100 °F）时为400 psig（27.6 bar），100 ℃（212 °F）时为325 psig（22.4 bar）
过程连接 1-1/2˝ NPT外螺纹或1-1/2˝ BSPT外螺纹，可选2˝ NPT外螺纹或2˝ BSPT外螺纹
输出信号 脉冲：NPN开集方波输出，额定值最大60 V@50 mA；
频率：3.2至200 Hz；
脉冲宽度：2.5毫秒±25%；
4 ~ 20 mA：4 mA对应0英尺/秒，20 mA对应25英尺/秒
电源要求 10 ~ 35 VDC
功 耗 40 mA（最大）
电气连接 22AWG屏蔽电缆符合UL PTLC，额定温度为105 ℃，6.1 m（20英尺）带电缆密封头。使用类似的电缆可以扩展到609 m（2000英尺）。可选符合UL的直埋电缆
外壳等级 IP67 *（NEMA 6P）
外壳材料 黄铜或316不锈钢
重 量 1.36 kg（3磅）
机构认证 CE
*仅黄铜材质达到IP67
配件 | |
型号 | 描述 |

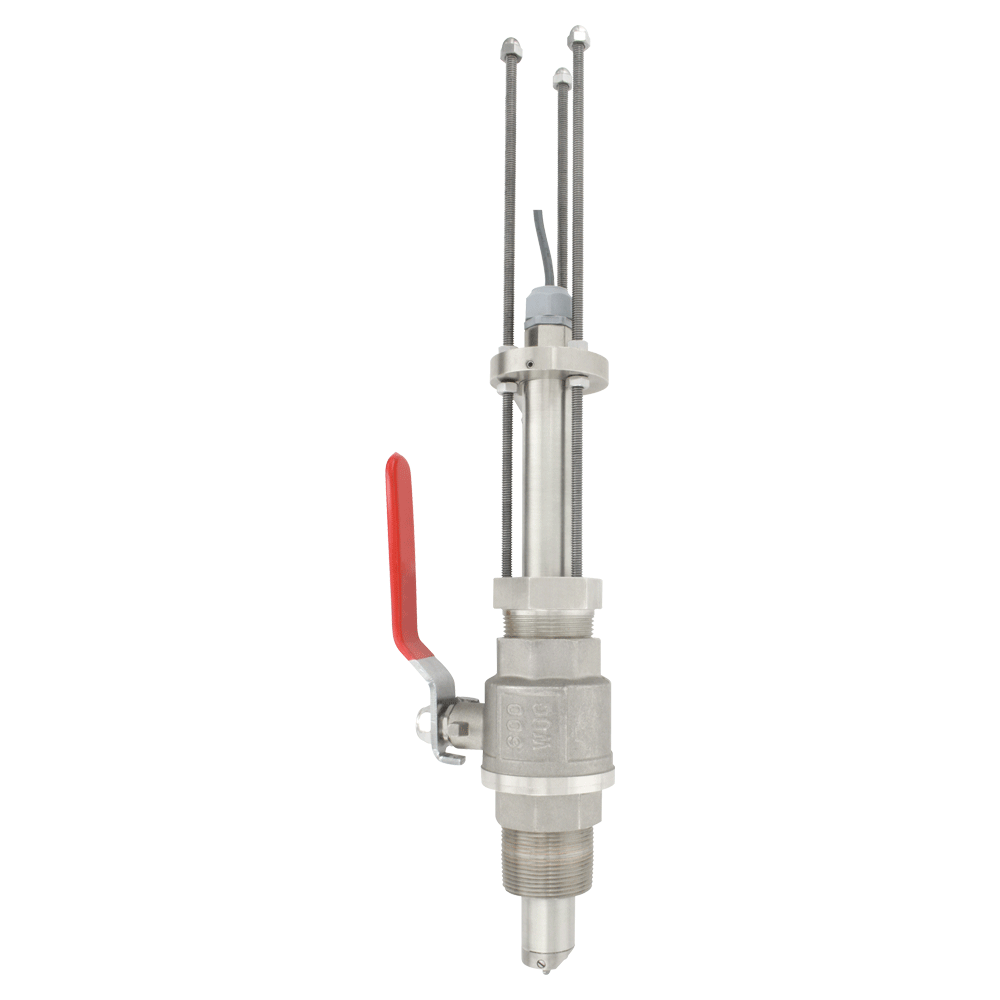

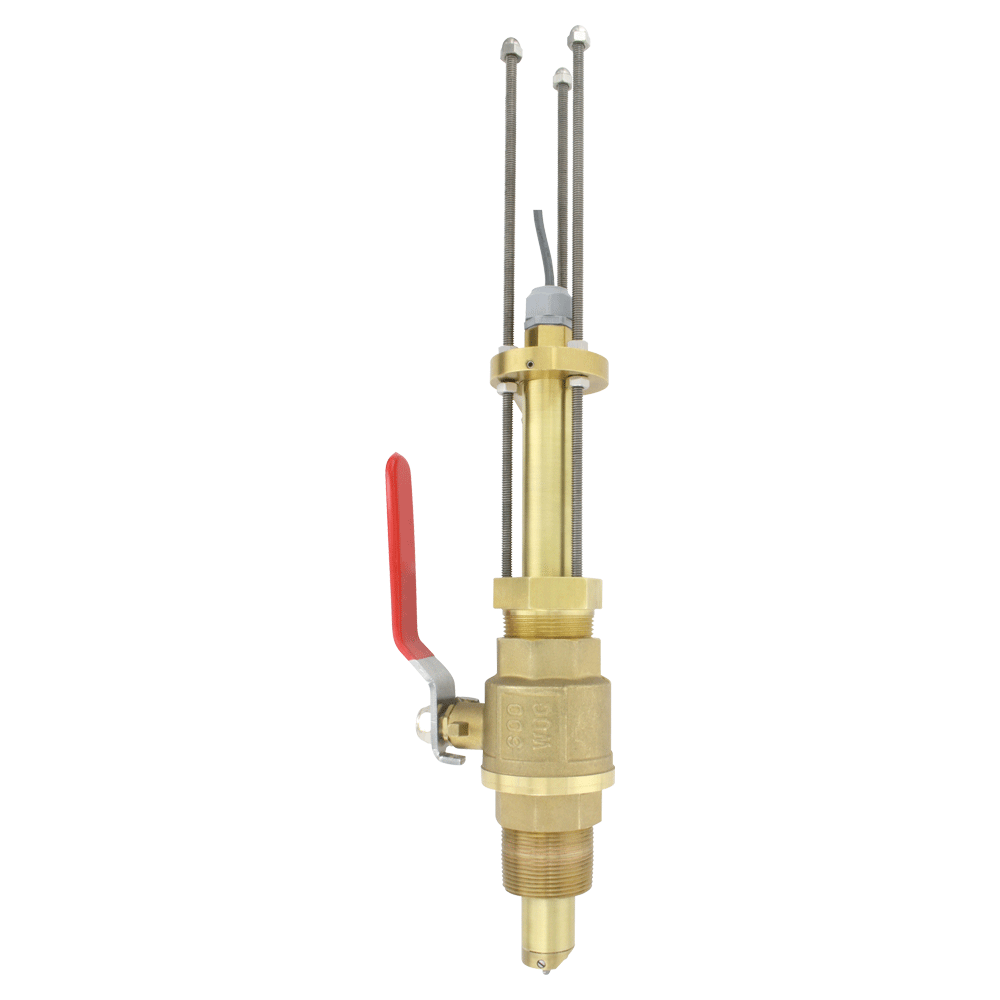

A-PFT-HKIT A-PFT-HKIT-SS A-PFT-HKIT-BSPT A-PFT-HKIT-SS-BSPT | 1-1/2˝ 带NPT接头的黄铜阀 1-1/2˝带NPT接头的SS阀 1-1/2˝带BSPT接头的黄铜阀 1-1/2˝带BSPT接头的SS阀 |
型号表 | |||||||||||
举例 | PFT | -I | D | N | -B | 1 | 1 | 1 | -S | -ST | PFT-IDN-B111-S-ST |
系列号 | PFT | 叶轮式流量传感器 | |||||||||
型式 | I H | 插入式 带压插入式 | |||||||||
输出 | D A | 600 μA / 40 mA 2.5 毫秒脉冲 模拟信号 4 ~ 20 mA变送器 | |||||||||
认证 | N | 无 | |||||||||
本体材质 | B S | 黄铜 316不锈钢 | |||||||||
安装 | 1 2 3 4 5 6 7 8 | 1-1/2˝ NPTM 2˝ NPTM 1-1/2˝ BSPT外螺纹 2˝ BSPT外螺纹 1-1/2˝ NPTM带压安装型，带阀 1-1/2˝ NPTM带压安装型，无阀 1-1/2˝ BSPT外螺纹带压安装型，带阀 1-1/2˝ BSPT外螺纹带压安装型，无阀 | |||||||||
O型圈材料 | 1 2 3 | FKM氟橡胶 硅胶（FDA认证） Buna-N | |||||||||
接液材料 | 1 2 | 碳化钨轴，316不锈钢叶轮，PTFE轴承 316不锈钢轴，316 S不锈钢叶轮，PTFE轴承 | |||||||||
电气连接 | S B | 22 GA屏蔽电缆6.1 m（20 ft） 18 GA UL认证直埋电缆1.2 m（4 ft） | |||||||||
选项 | ST | 不锈钢标牌 | |||||||||
