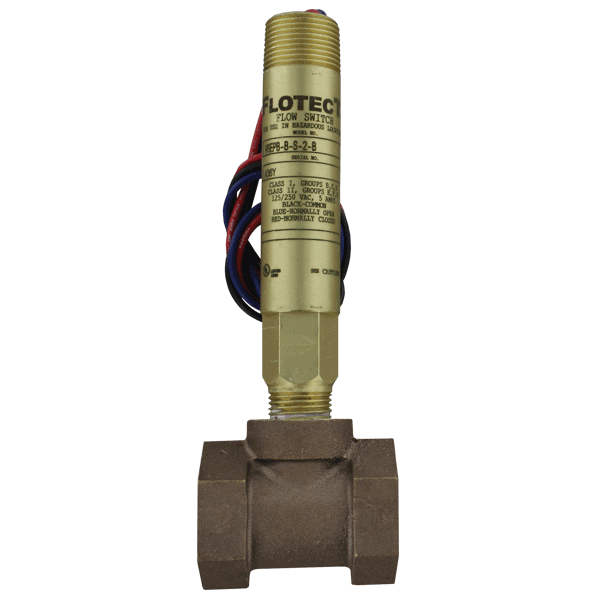

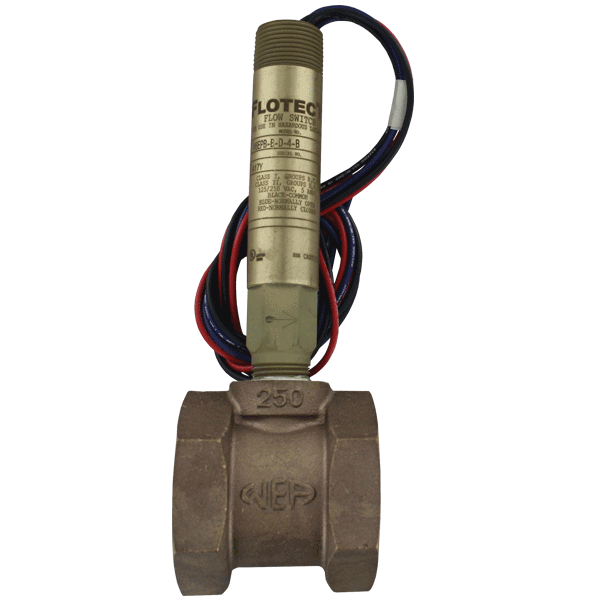

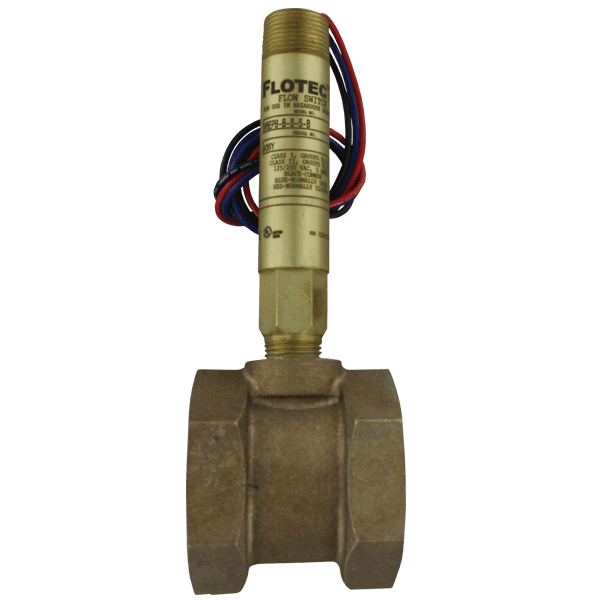

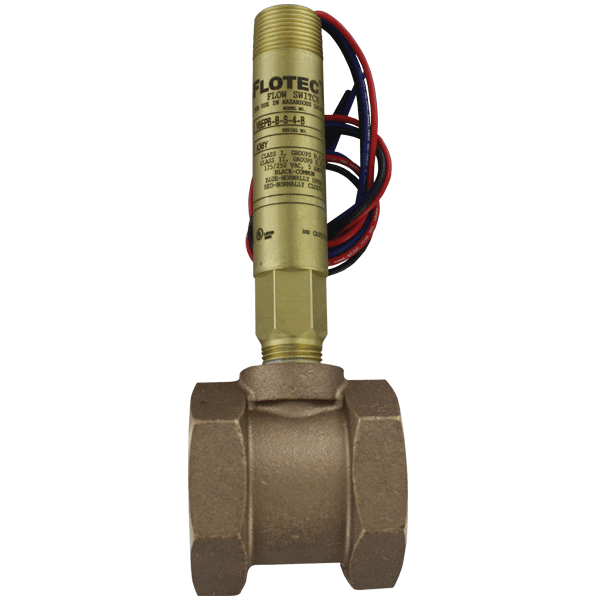

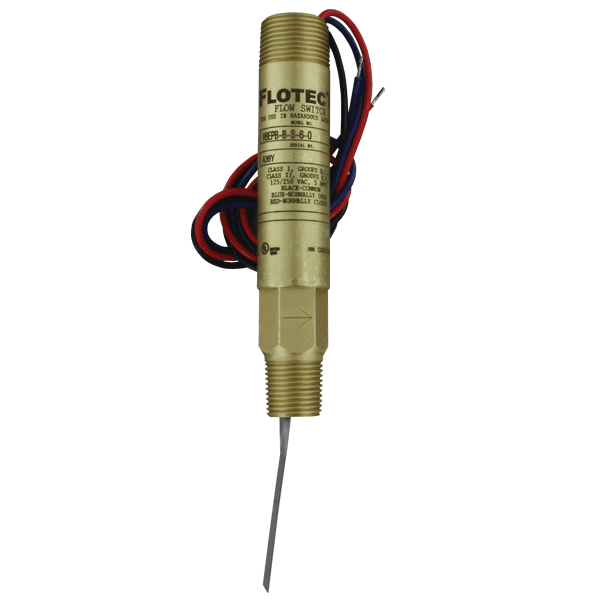

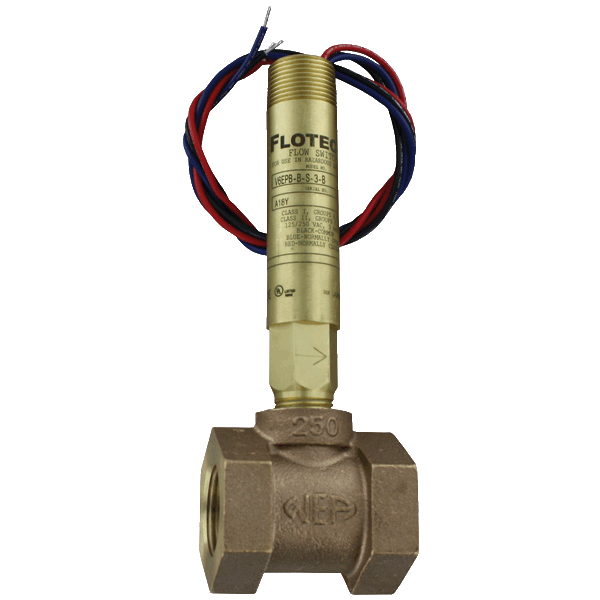

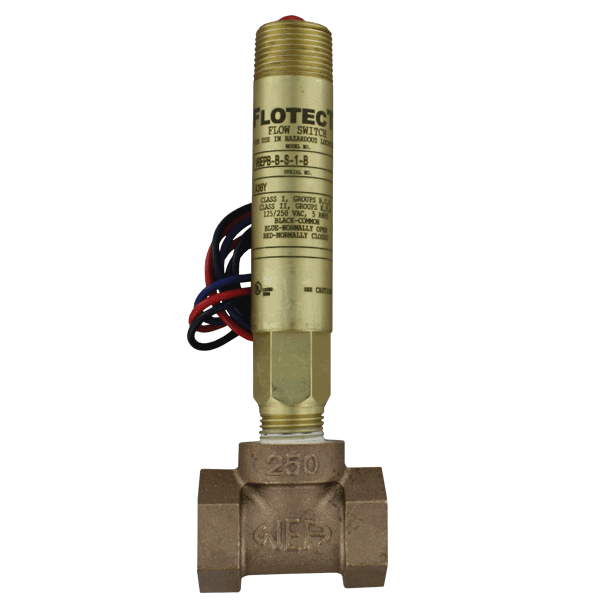

Dwyer 防爆叶片式流量开关 V6系列

产地:美国

产品简介

V6型低流量开关像其它标准型号一样,是一种磁力制动式弹簧开关,具有防漏功能,黄铜外壳坚固耐用。T字管湿润部件的材料、Buna-N、或Viton O 型环均采用黄铜或不锈钢材料。其执行机构是由一个柱塞迫使一个带调整旁阀的弹簧去控制运行速率。在线安装时,采用?″NPTF管道连接。这种流量开关是防爆型的,其额定压力可高达1450 Psig。UL,CSA,CENELEC与V6标准相匹配。其重量为1-1/2lbs.(0.7kg)。CSA/CENELEC包括可供选择的接盒。

防漏、防爆型气体或液体流量开关;不锈钢单叶片,管径0.5~2″;低流量型号的动作点现场可调;最高温度205℃;最大压力138bar


物理性能

介质:兼容或无腐蚀的气体和液体
接液材料
V6标准型:
叶片:301SS
产品低部分主体:铜或303SS
磁体:陶制磁体
其他部分:301,302SS
T形头:铜,铁,煅(造)钢或304S
V6低流量型:
底部主体:铜或303SS
T形头:铜或304SS
磁体:陶制磁体
O形环:标准配置为Buna-N,选项配置为Viton
其他部分:301,302SS

温度限制:标准型:220℉(105℃), MT高温选项:400℉(205℃)[MT选项非UL,CSA或CENELEC认证]
压力限制
底部主体材质是铜并且无“T”形头的开关最大压力1000 Psig(69 Bar)
底部主体材质是316 SS并且无“T”形头的开关最大压力2000 Psig(138 Bar)
“T”形头为铜制的开关最大压力250 Psig(17.2 Bar)
“T”形头为铁制的开关最大压力1000 Psig(69 Bar)
“T”形头为煅(造)钢或不锈钢的开关最大压力1000 Psig(69 Bar)
低流量型开关:1450 Psig(100 Bar)

防护等级:防雨或防爆外壳,U.L和C.S.A. I级,A,B,C和D组;II级,E,F和G组。(A组只有在产品主体为不锈钢时)
CENELEC:EEXD IIC T6 (T Amb.=75℉)

开关类型:标准开关为SPDT,选项开关为DPDT
电气等级
UL型:5A@125/250 VAC
CSA和CENELEC型:5@125/250 VAC;5A(电阻),3A(电感)@30 VDC
MV选项:1A@125VAC
MT选项:5A@125/250 VAC[MT选项非UL,CSA或CENELEC认证]

电气连接
UL型:18AWG,18“(460mm)长
CENELEC/CSA型:接线板

上部主体:铜或303不锈钢
管道连接:标准型3/4“ NPT,有连接盒型3/4“ NPT(阴螺纹)
过程连接:无T形头,1/2“ NPT

设定点调节:标准型V6开关不可调节设定点,无“T”形头的型号叶片可修整。低流量型可在显示量程内调节,请详见列表

重量:2-6Ibs(0.9-2.7kg)

未展示的选项:定制刻度,套管,PVC“T”形头,重制叶片

V6型 小型流量开关
对于空气近似动作/解除动作流速
上边数字以SCFM为单位,
下边数字以LPM为单位
管子动作解除动作
尺寸
1/2"6.55
180120
3/4"108
300240
11412
420360
1-1/4"2118
600540
1-1/2"3330
960840
24336
12001020

V6型 小型流量开关

对于冷水近似动作/解除动作流速
上边数字以GPM为单位,
下边数字以LPM为单位
管子
尺寸
动作解除动作
1/2"1.50
5.667
1.00
3.83
3/4"2.00
7.5
1.25
4.67
13.00
11.33
1.75
6.67
1-1/4"4.00
15.17
3.00
11.3
1-1/2"6.00
22.67
5.00
19
210.00
37.83
8.50
32.2

V6低流量型开关设定点范围

1/2″管道中流速最大和最小值
介 质动 作解除动作
水 (GPM)0.04-0.750.03-0.60
水(每小时立方米)0.01-0.170.007-0.136
空气 (SCFM)0.18-2.700.15-2.0
空气 0.0001-0.00130.0001-0.001
标准状态下每秒立方米



V6型 小型流量开关
选 型V6EPBBS2BMT
系 列V6






外 壳
EP





上部主体

B




S
下部主体


B



S
电路(开关)



S


D
T形头




1

连接尺寸2

3

4

5

6

LF
T形头材料





MI
FS
B
S

选 项






CN
JCT
MV
MT
VIT
