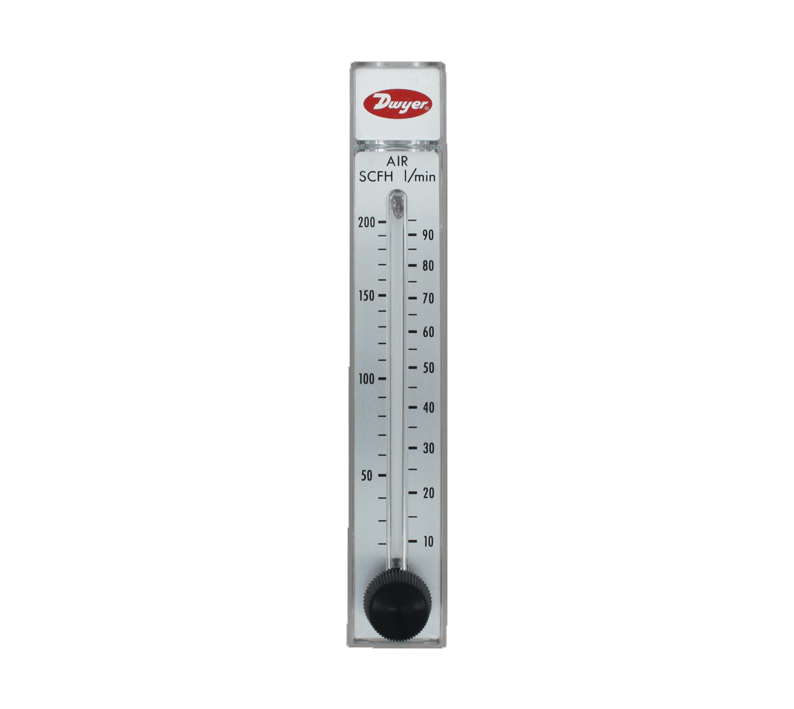

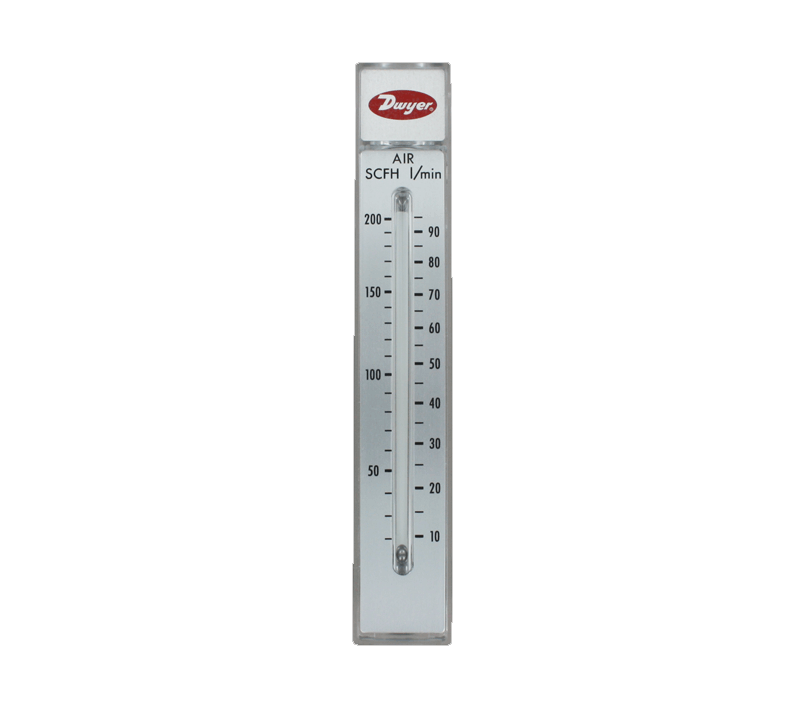

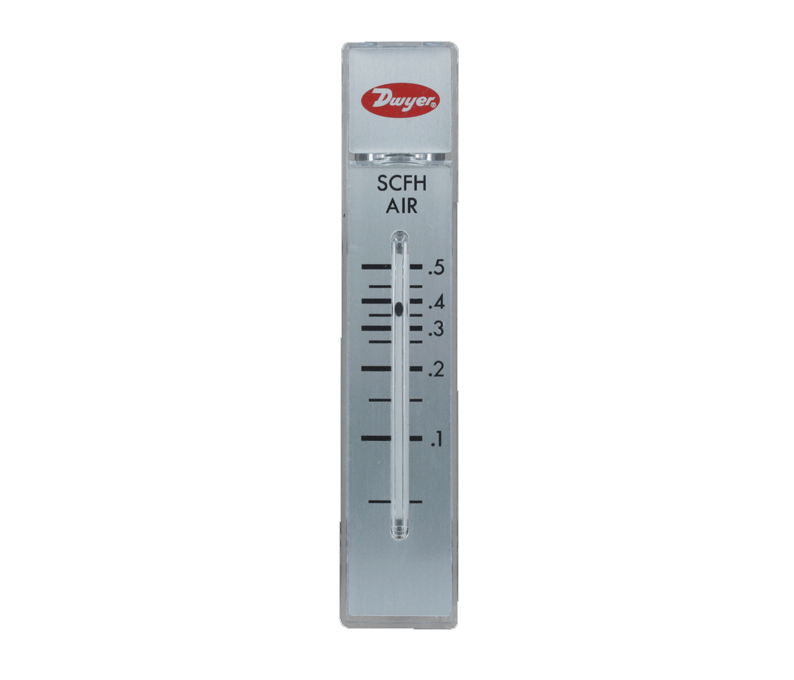

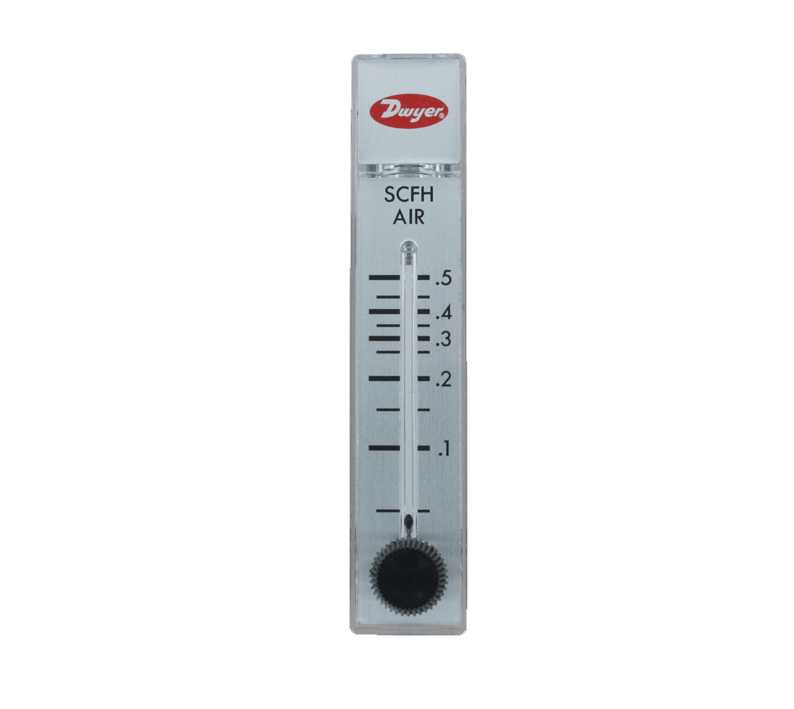

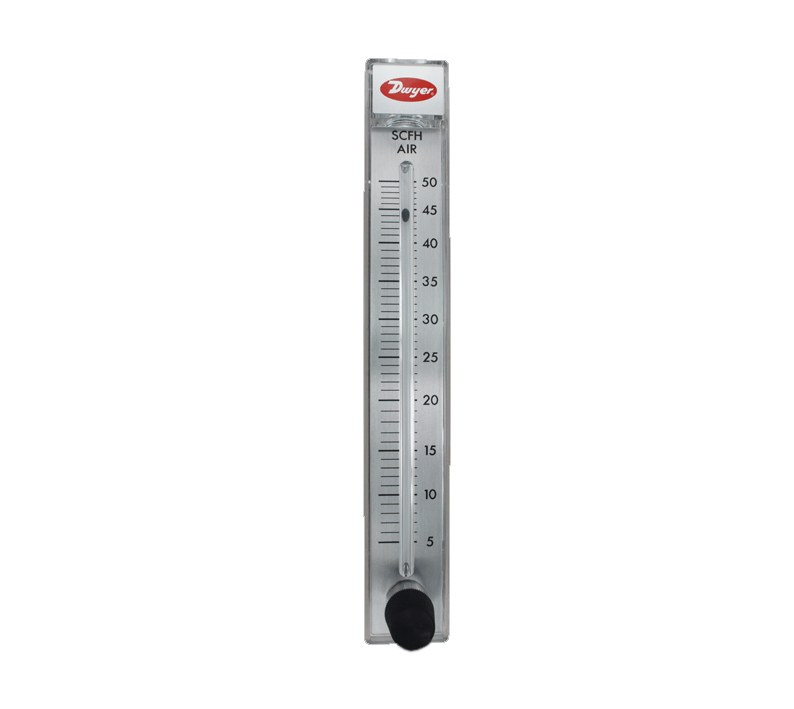

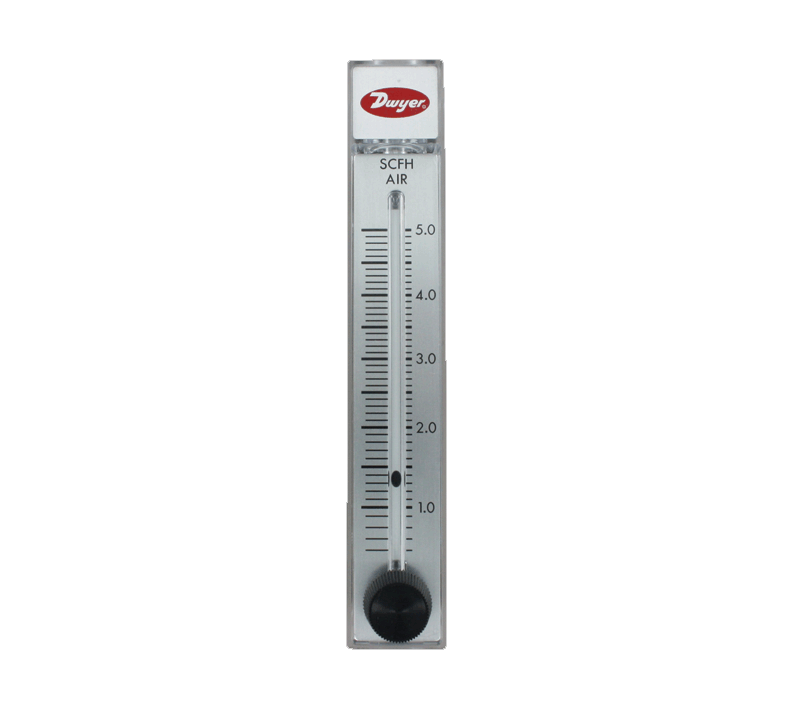

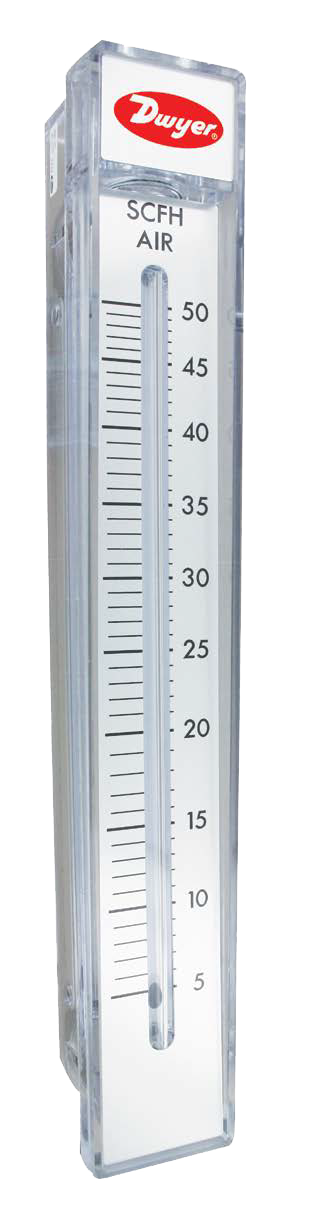

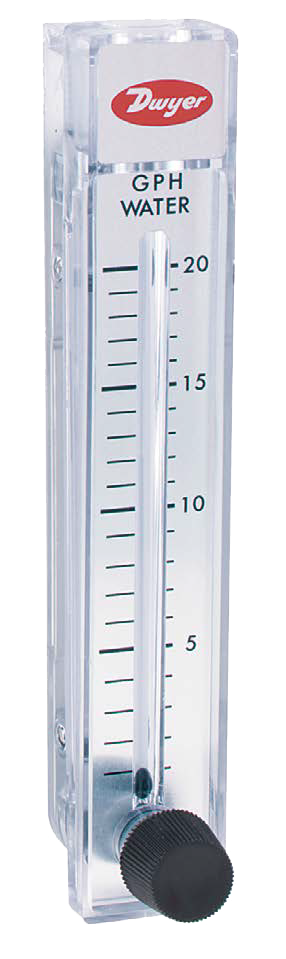

Dwyer 浮子流量计 RM系列

RM系列 Rate-Master®转子流量计是具有多种独特功能的直读式精密流量计,价格低,用途广泛。

应用及案例


Medical equipment

Air samplers

Gas analyzers

Pollution monitors

Chemical injectors

Cabinet purging


产品特色


●  读数容易 --直读式刻度消除了单位换算的麻烦。刻度线印在铝板上,表面覆有环氧树脂,指示管两侧都标有刻度线。特别整合的浮子流向导杆使浮子稳定以避免损坏或漂移。在白色的背景衬托下,浮子清晰可见。

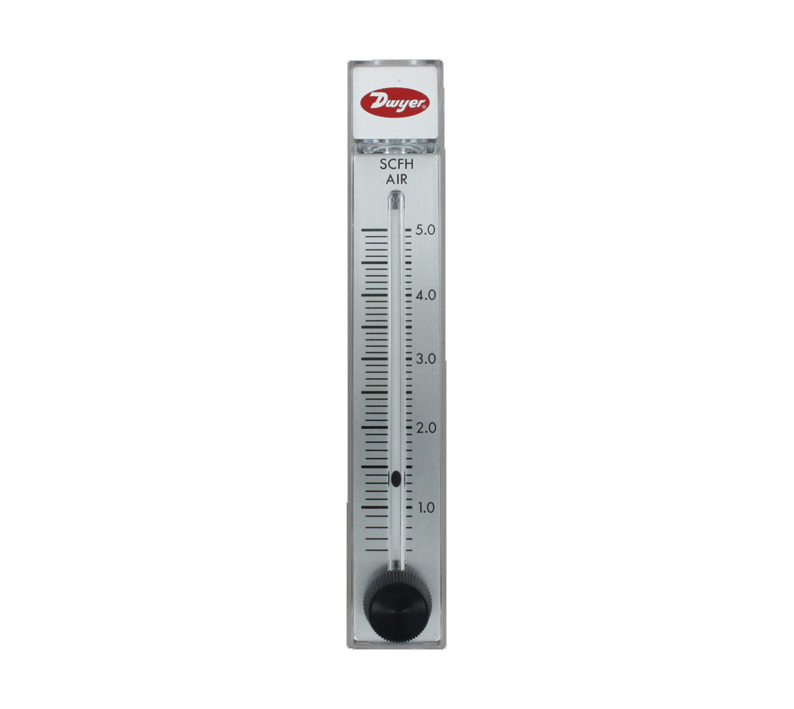

●  结构精密 --所有Rate-Master@流量计都由坚固、透明、防碎的聚碳酸脂塑料注模而成,内部精密制造的錐管使得流量计精确度高,重复性好。塑料主体固定在不锈钢后板上,接管螺纹被牢固地插入焊接可承受较大扭矩。还可选用黄铜阀或不锈钢阀(订购是注明BV或SSV)来进行精确的流量调整。在真空应用场合,RMA型可选用顶部阀门(需注明TMV)。RMA系列的精度为±4%;RMB系列的精度为±3%; RMC系列的精度为±2%。


●  安装简单 --Rate-Master@流量计可以安装在面板上,也可以嵌入安装。嵌入安装时,斜角可以自动地把仪表固定在面板合适的位置上,表面安装时,还可以采用管线来安装固定。带有所有的安装部件,安装操作说明书。
通用式主体 --Rate-Master@流量计主体可方便地互换,互换时只需从后板上取下主体并用另外的O型环在进出口处密封即可,不会影响管道。在实验室或工厂里,当所需的量程范围不同时,可互换性是非常有用和方便的。


●  清洁方便--只需松开四个螺钉即可把流量计塑料管身从不锈钢后板上取下,而且不影响管身螺纹的连接。打开滑盖和塞子,用水和肥皂清洗流量管,然后重新安装好,就是这么简单。


性能指标


介       质    兼容气体、液体
材       质    主体:聚碳酸酯

                  O 形环:氯丁橡胶和丁钠橡胶-N
                  金属部分:不锈钢(除了选用的铜阀)
                  转子:不锈钢,黑色玻璃,铝,K 蒙乃尔铜-镍合金,钨碳化合物,由测量范围而定
温度范围    130°F(54°C)
压力范围    100 psi(6.9 bar)
精       度    RMA:全量程的4%

                  RMB:全量程的3%

                  RMC:全量程的2%
工艺连接    RMA:1/8‘’,RMB:1/4‘’,RMC:1/2‘’ NPT 内螺纹
重       量    RMA:4 oz(113.4 g)

                  RMB:13 oz(368.5 g)

                  RMC:39 oz(1105.6 g)


选项配件

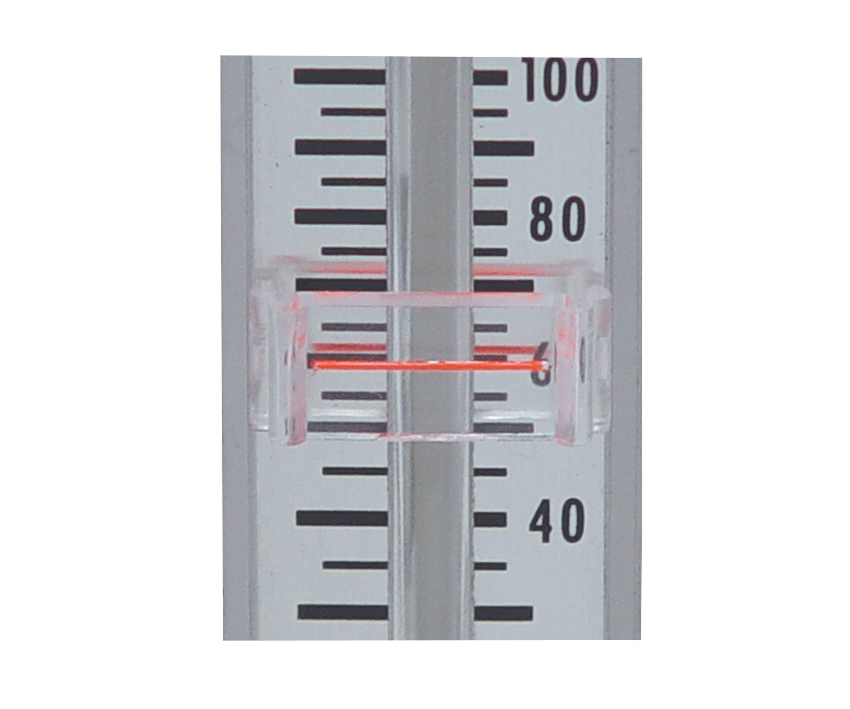

●  可调整指示标牌- 红线指示标记用于观察流量位置,和清晰的塑料件组合,快速地指示流量。

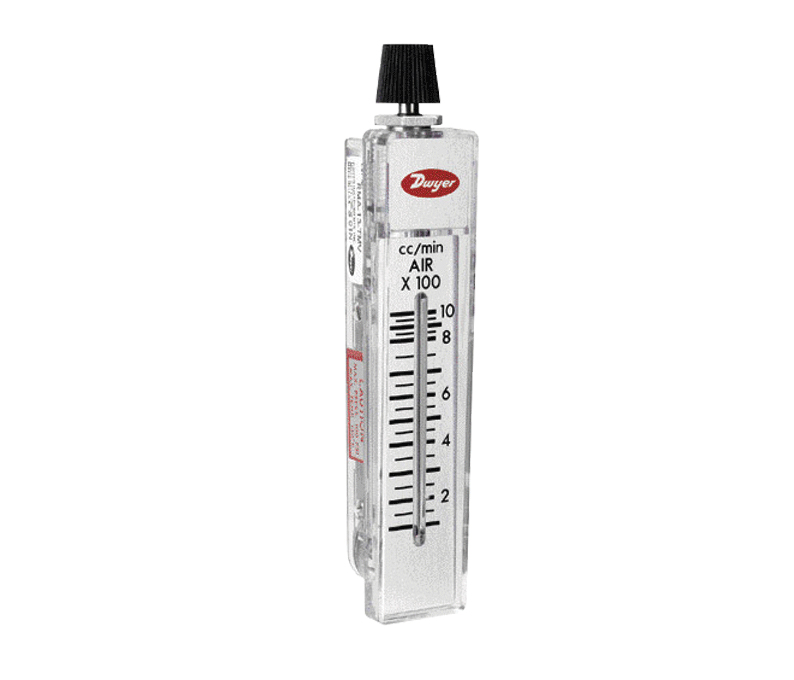

●  上置式计量阀-仅用于RMA 型号,具有同样的精密结构在真空应用中使用。
    特别说明:我们可以提供特别的量程,刻度,装配方式等,供特殊订购或OEM 订购


安装手册

1


机构认证

1


尺寸详图

1


产品大图

1


型号列表


RMA系列 - 2" Scale

EXAMPLE

RMA

1

APF

Series RMA-1-APF Rate-Master®   Flowmeter, 2" Scale, range .05-.5 SCFH air, with adjustable pointer   flag.

SERIES

RMA



Rate-Master® Flowmeter, 2" Scale

RANGE

  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  151
  150

  11
  12
  13
  14
  15
  16
  26
  21
  22
  23
  24
  25
  32
  33


34
  42
  43
  44
  45



.05-.5 SCFH Air
  .1-1 SCFH Air
  .2-2 SCFH Air
  .5-5 SCFH Air
  1-10 SCFH Air
  2-20 SCFH Air
  5-50 SCFH Air
  10-100 SCFH Air
  15-150 SCFH Air
  20-200 SCFH Air
  5-50 cc/min Air
  10-100 cc/min Air
  30-240 cc/min Air
  50-500 cc/min Air
  100-1000 cc/min Air
  200-2500 cc/min Air
  400-5000 cc/min Air
  1000-10000 cc/min Air
  .5-5 LPM Air
  1-10 LPM Air
  2- 25 LPM Air
  5-50 LPM Air
  5-70 LPM Air
  10-100 LPM Air
  5-50 cc/min Water
  10-110 cc/min Water
  20-300 cc/min Water
  1-11 GPH Water
  2-24 GPH Water
  4-34 GPH Water
  5-50 GPH Water

OPTIONS



  APF
  ARB
  AT
  BO
  BOV
  BV
  NIST
  SPCL
  SSV
  TMV
  VIT

  WL

  Adjustable Pointer Flag
  Arbitrary Scale (no units)
  Aluminum Tag
  Body Only
  Body Only Valve Unit
  Brass Valve
  NIST Traceable Calibration Certificate
  Special Cleaning
  Stainless Steel Valve
  Top Mounted Valve
  Fluoroelastomer O-rings
  Without Logo

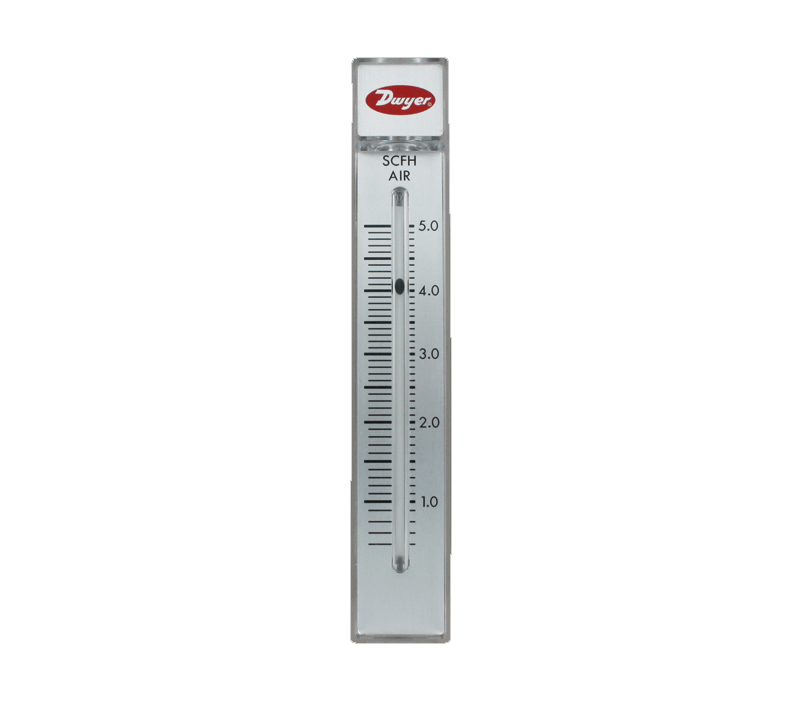

RMB系列 - 5" Scale

EXAMPLE

RMB

49

BPF

Series RMB-49-BPF Rate-Master®   Flowmeter, 5" Scale, range .5-5 SCFH air, with adjustable pointer flag.

SERIES

RMB



Rate-Master® Flowmeter, 5" Scale

RANGE


  49
  50
  51
  52
  53
  54
  55
  56
  57
  82

  83
  84
  85
  50D
  51D
  52D
  53D


54D
  82D
  83D
  85D


  .5-5 SCFH Air
  1-10 SCFH Air
  2-20 SCFH Air
  5-50 SCFH Air
  10-100 SCFH Air
  20-200 SCFH Air
  40-400 SCFH Air
  50-500 SCFH Air
  60-600 SCFH Air
  1-12 GPH Water
  1-20 GPH Water
  4-40 GPH Water
  10-100 GPH Water
  1.2-10 SCFH & 0.6-5 LPM Air
  3-20 SCFH & 1.5-9.5 LPM Air
  4-50 SCFH & 2-23 LPM Air
  10-100 SCFH & 5-50 LPM Air
  20-200 SCFH & 10-95 LPM Air
  1-12 GPH & 0.06-0.76 LPM Water
  1-20 GPH & 0.065-1.25 LPM Water
  10-100 GPH & 0.5-6.2 LPM Water

OPTIONS



ARB
  AT
  BO
  BOV
  BPF
  BV
  NIST
  SPCL
  SSV
  VIT
  WL

  Arbitrary Scale (no units)
  Aluminum Tag
  Body Only
  Body Only Valve Unit
  Adjustable Pointer Flag
  Brass Valve
  NIST Traceable Calibration Certificate
  Special Cleaning
  Stainless Steel Valve
  Fluoroelastomer O-rings
  Without Logo

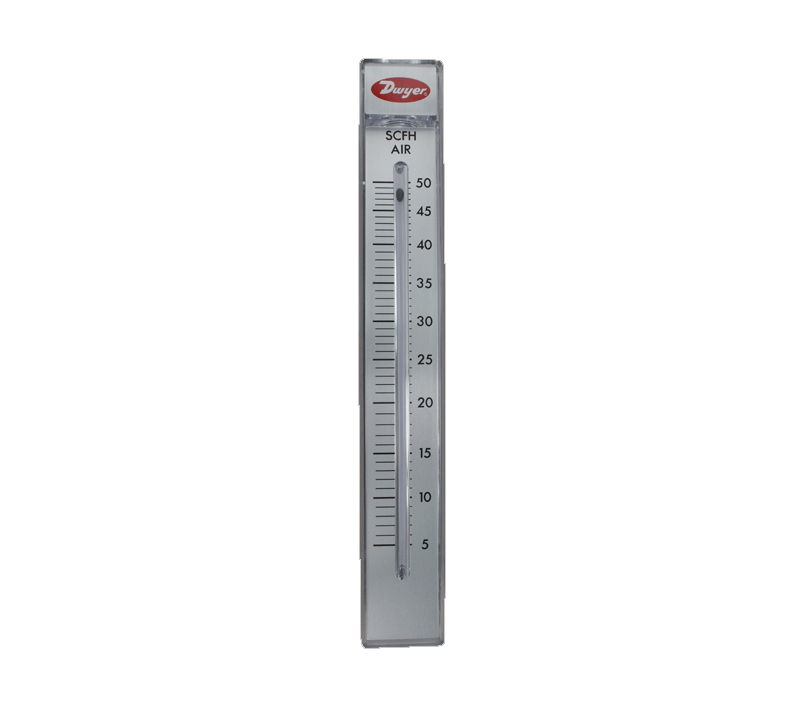

RMC系列 - 10" Scale

EXAMPLE

RMC

101

CPF

Series   RMC-101-CPF Rate-Master® Flowmeter, 10" scale, range 5-50 SCFH air, with   adjustable pointer flag.

SERIES

RMC



Rate-Master® Flowmeter, 10" Scale

RANGE


101

102

103

104

105

106

107

108

121

122

123

134

135

141

142

143

144

145


  5-50 SCFH Air
  10-100 SCFH Air
  20-200 SCFH Air
  40-400 SCFH Air
  60-600 SCFH Air
  100-1000 SCFH Air
  120-1200 SCFH Air
  200-1800 SCFH Air
  1-10 SCFM Air
  2-20 SCFM Air

3-30 SCFM Air
  2-20 GPH Water
  8-90 GPH Water

  .1-1 GPM Water
  .2-2.2 GPM Water
  .4-4 GPM Water
  .8-7 GPM Water
  1.2-10 GPM Water

OPTIONS



ARB
  AT
  BO
  BOV
  BV
  NIST
  CPF
  SPCL
  SSV
  VIT
  WL

  Arbitrary Scale (no units)
  Aluminum Tag
  Body Only
  Body Only Valve Unit
  Brass Valve
  NIST Traceable Calibration Certificate
  Adjustable Pointer Flag
  Special Cleaning
  Stainless Steel Valve
  Fluoroelastomer O-rings
  Without Logo
