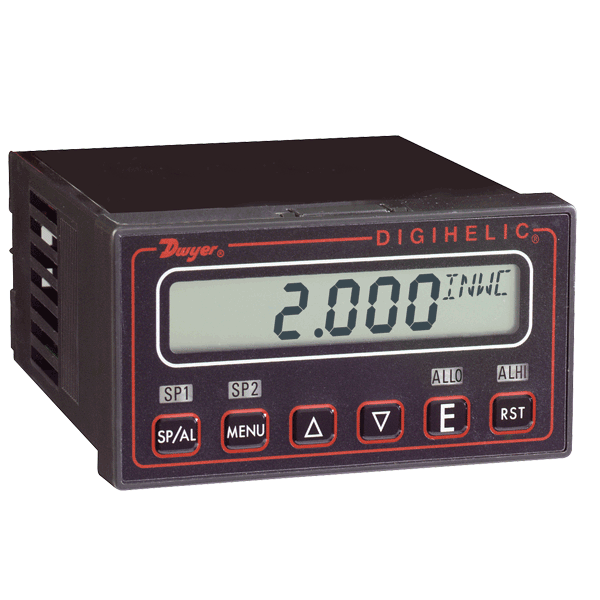

Dwyer 差压控制器 DH系列

微差压表,开关,变送器三合一,可直接开方输出风速信号

DH系列Digihelic®差压控制器是将数显差压表,差压开关和差压变送器组合在一起的三合一产品,将多个功能合为一体,可减少库存,节约安装的时间和成本。Digihelic®差压控制器最适用于监控风压,风速和风量的应用场合,精度为0.5%,量程范围从0.25到100英寸水柱。


Digihelic®差压控制器可现场选择各种压力,风速和风量等工程单位。两个单刀双掷的开关,可调回差,可对应4-20mA进行量程迁移,在风速或风量测量时采用线性的开方输出。DH系列在电源的使用上极具灵活性,供电电源可使用120/220VAC,也可使用控制室常用的24VDC电源。

使用菜单按键可编程配置各种功能:安全级别选择;风压风速风量选择;工程单位选择;皮托管K系数选择;矩形或圆形管选择;设定点和报警选取;高,低或高/低报警设定;自动或手动复位;报警延时;查看峰谷值;数字阻尼调整;量程迁移;Modbus®通讯和现场校准等。

它将所有功能汇聚到一个产品,能用于所有差压监控应用场合,这就是为什么DH系列是你的唯一选择的原因。

应用及案例


•  集尘袋过滤器

•  工业炉的气流

•  过滤器状态

•  洁净室压力

•  通风气流

•  制药或者生物医学的手套操作箱压力

•  风门和风扇控制

•  输送管的流量测量

•  输送管或建筑物的静压


产品特色


•  三合一仪器可减少一种产品的多种仪器数量,节省库存,安装时间和成本

•  流速模式的速度,平方根输出与实际流速曲线重合,从而获得更高的精度

•  120/220 VAC或24 VDC的电源使用情况提供了将设备集成到控制面板中的灵活性

•  安全菜单程序仅在正确的技能水平下才提供对设备操作的访问

•  Modbus®通信支持过程和HVAC系统集成和控制



技术指标


介       质    空气和非可燃、非传导性兼容气体

接液材质    请咨询工厂

封装材质    ABS塑料, UL 认证 94-V-0.

精       度    ±0.5% 在 77°F (25°C) 包括线性和滞后.

稳  定 性    < ±1%/年.

压力限制    范围 ≤2.5" W.C. = 2 Psi; 5": 5 Psi;

                  10": 5 Psi; 25": 5 Psi;

                  50": 5 Psi; 100": 9 Psi.

温度限制    32 ~ 140°F. (0 ~ 25°C).

温度补偿    32 ~ 140°F. (0 ~ 25°C).

热  效 应    0.020%/°F (0.036/°C) From 77°F (25°C).

电       源    高电压源 = 100 - 240 VAC, 50 - 400 Hz Or 132 - 24 VDC. 低压电源 = 24 VDC ±20%.

功       耗    低压电源 = 24 VDC - 130 MA Max. 高压电源 = 100 - 240 VAC, 132 - 240 VDC - 7VA Max.

输出信号    4-20 MA DC Into 900 Ohms Max.

零点和满量程调整    按手册方便调整.

反应时间    250 Ms.

显       示    4 位 LCD 0.4" 高.

                  LED 指示设定和报警.

电气连接    螺丝端子.

过程连接    3/16" OD X 1/8" ID 压缩管头.

封       装    NEMA 4X (IP66).

安装方向    水平.

大       小    1/8 DIN.

面板开孔    1.772 X 3.620" (45 X 92 Mm).

重       量    14.4 Oz (408 G).

通       讯    Modbus RTU, RS485, 9600 Baud.

认       证    CE, UL.



选项配件


选项

要订购添加后缀:

描述

-B

-NIST

倒钩适用于3/16˝"油管

NIST可溯源校准证书

例: DH-004-NIST

-FC

工厂校准证书

例: DH-004-FC


配件

型号

描述

MN-1

Mini-Node  USB/RS-485 转换器是使 Digihelic's® RS-485 串行通信并能和几乎所有的 PC 机相连接的解决方案

A-266

Digihelic®控制器表面安装支架

A-203

透明PVC管,内径1/8" ,外径1/4"

Digihelic   Links

通讯软件



尺寸详图


尺寸图.pdf



产品大图





型号列表


型号表

可用的压力工程单位

型号

in w.c.

ft w.c.

mm   w.c.

cm w.c.

psi

in Hg

mm Hg

mbar

Pa

kPa

hPa

oz/in²

DH-002

0.25

--

6.35

0.635

--

--

0.467

0.623

62.28

--

0.623

0.144

DH-004

1

--

25.4

2.54

--

--

1.868

2.491

249.1

0.249

2.491

0.578

DH-006

5

0.4167

127

12.7

0.1806

0.3678

9.342

12.45

1245

1.245

12.45

2.89

DH-007

10

0.8333

254

25.4

0.3613

0.7356

18.68

24.91

2491

2.491

24.91

5.78

DH-008

25

2.083

635

63.5

0.9032

1.839

46.71

62.27

6227

6.227

62.27

14.45

DH-009*

50

4.167

1270

127

1.806

3.678

93.42

124.5

--

12.45

124.5

28.9

DH-010*

100

8.333

2540

254

3.613

7.356

186.8

249.1

--

24.91

249.1

57.8

*对于速率和体积流量不提供双向量程部件和型号 DH-009 & DH-010。


型号表

双向量程范围

型号

量程范围

DH-012

0.25 - 0 - 0.25 in w.c.

DH-014

1.0 - 0 - 1.0 in w.c.

DH-015

2.5 - 0 - 2.5 in w.c.

DH-016

5 - 0 - 5 in w.c.

DH-017

10 - 0 - 10 in w.c.

*速度和体积流在双向量程单元和模型DH-009和DH-010上不可用。



订货选型
