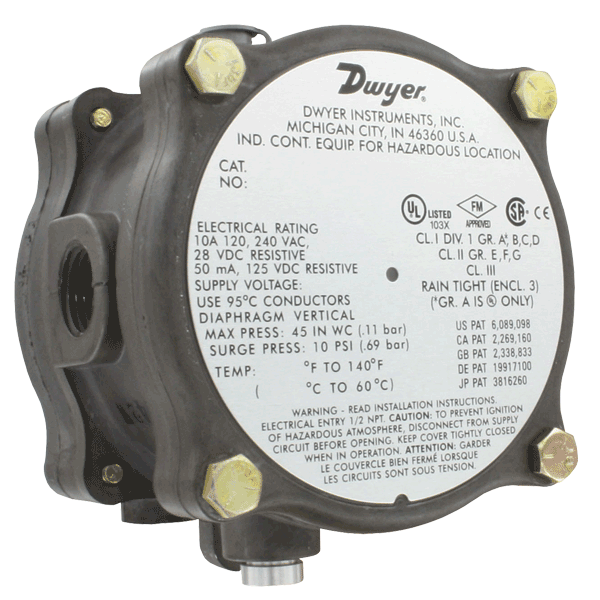

Dwyer 防爆差压开关 1950G系列

防爆,全天候防护等级,可用于天然气

1950G系列防爆型微差压开关具有德威尔1950系列差压开关的所有最好性能,还可用于天然气的监测。它可以用于室外安装,并达到UL的防爆认证:Class I, Groups A, B, C, & D; Class II, Groups E, F, & G and Class III atmospheres, Directive 94/9/EC,还具备(ATEX) Compliant for CE ATEX II 2G Exd IIB+H T6, CSA & FM approved for Class I, Div. 1, Groups B, C, D; Class II, Div. 1, Groups E, F, G and Class III atmospheres IECEx Ex d IIB+H T6。它尺寸小,重量相当于常规防爆开关的一半。

打开铝制外壳的前盖板,很容易进行和单刀双掷继电器,电源进行接线。 需要24 VDC, 120 或240 VAC电源,电路连接。开盖时,螺钉始终留在盖上,不会现场丢失。无需打开外壳就可以调整设定点。

应用及案例

• 天然气应用

• 工艺应用

• 全天候应用


产品特色

·与天然气进行兼容

·外部设定螺丝提供了便捷的入口去进行调整,而无需打开或拆卸外壳

·易于访问的电气连接简化了安装



性能指标


介       质    空气和易燃,兼容气体

材       质   请咨询我们

温度范围    0 ~ 140°F(18 ~ 60℃)

注       意    周围环境的温度变化会引起设定点漂移

压力范围    持续压力 45"英寸水(11.2kPa) 冲击压力 10 psig (68.95 kPa)

外壳防护    NEMA 3(IP54),NEMA 7 & 9

开关类型    1个C继电器(单刀双掷)

电气指标    10A, 120/240 VAC, 28 VDC  Resistive 50mA, 125 VDC

电       源    24 VDC ±10%. 可选择120VAC 240VAC±10%

电气连接    内部接线盒

过程连接    1/8" NPT内螺纹

安装定位    膜片用于垂直方向其它定位请向厂家咨询

设定点调节    调节螺丝在外壳顶部

重       量    2 lb,15.7 oz(1.35 kg)

机构认证    CE,UL,CSA,FM,ATEX,IECEx




选项配件

1


安装手册

1


产品大图





型号列表


型号表

UL,CSA,FM 型号

ATEX型号

量程 in w.c.

近似死区

最小定点

最大定点

1950G-00-B-24-NA

1950G-00-B-24

.07 - .15

.04

.06

1950G-0-B-24-NA

1950G-0-B-24

.15 - .50

.06

.11

1950G-1-B-24-NA

1950G-1-B-24

.4 - 1.6

.11

.29

1950G-5-B-24-NA

1950G-5-B-24

1.4 - 5.5

.4

.9

1950G-10-B-24-NA

1950G-10-B-24

3 - 11

.9

1.8

1950G-20-B-24-NA

1950G-20-B-24

4 - 20

1.2

3.0
