Dwyer 微差压开关 ADPS / EDPS / BDPA / BYDS系列

带双刻度的设定点调节旋钮

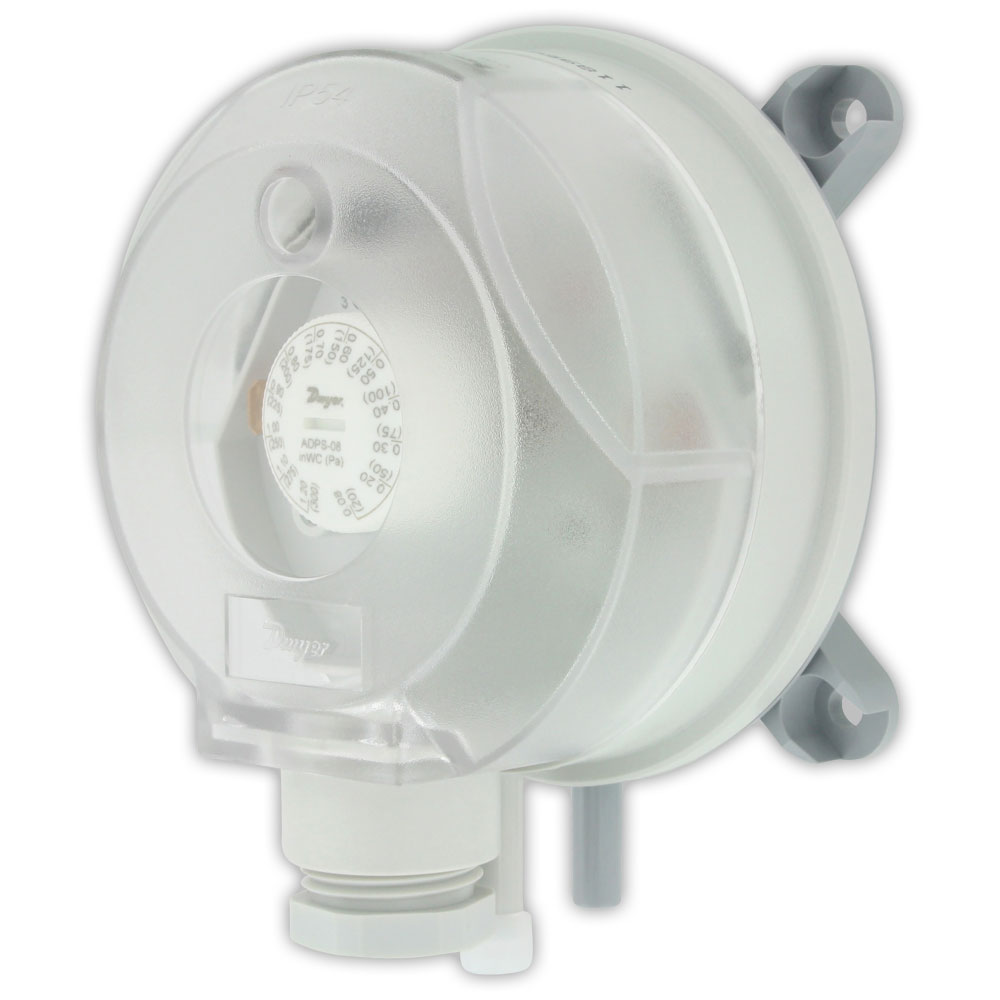

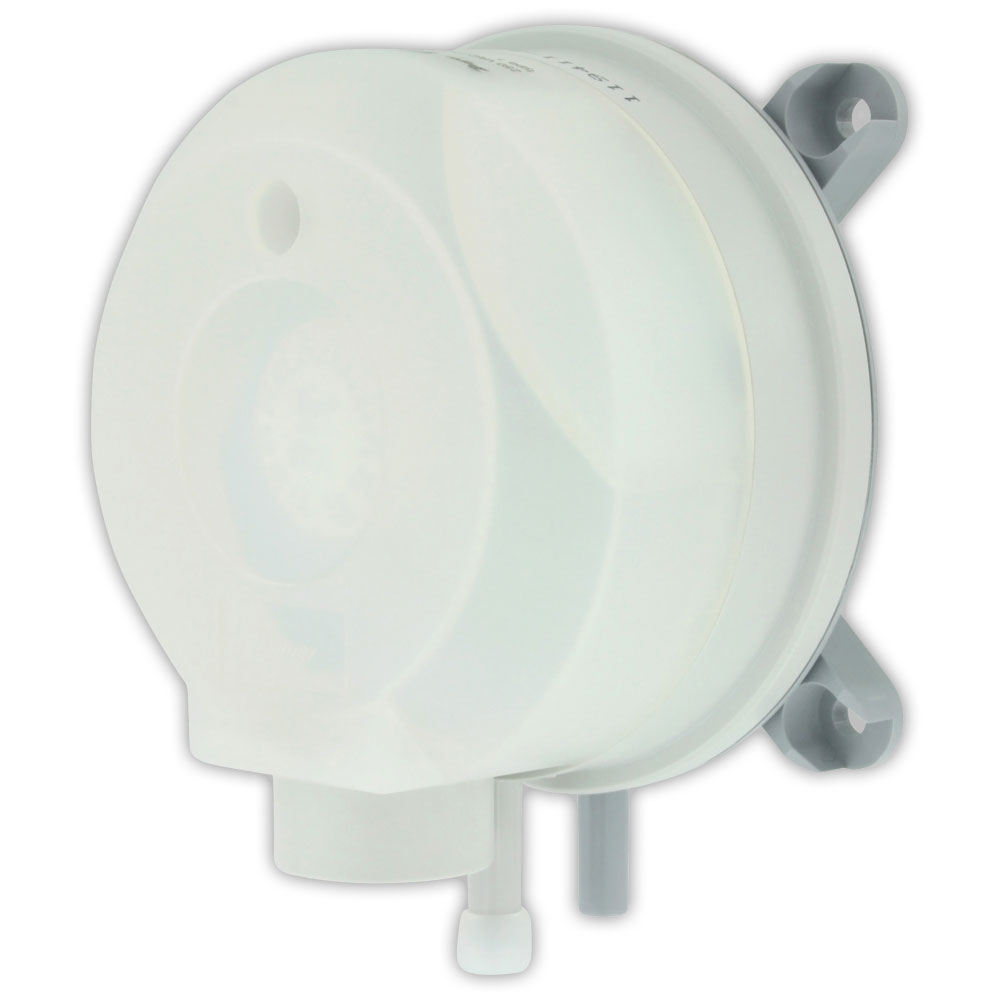

ADPS / EDPS / BDPA / BYDS系列可调差压开关设计用于监测风压、正压、真空和差压。设定点调整用的旋钮盘印制有双刻度:英寸水柱和Pa,便于设置设定点。ADPS的量程范围从0.08 in w.c. (20 Pa) 到20 in w.c. (5000 Pa)。硅胶隔膜和PA 6.6主体使得ADPS系列与空气和其他非可燃气体一起使用非常理想。EDPS系列型号符合UL508标准,由密封塑料制成。紧凑的尺寸,调节旋钮和低成本,使ADPS/EDPS成为暖通空调应用的完美选择。

应用及案例


● 空气过滤器和通风监控

● 工业冷却回路

●  防火风门控制

● 通风管道监控

● 风机加热器过热保护

● 热交换器防冻保护


产品特色


●  采用调节旋钮可通过连接差压表轻松改变开关设定值,减少应用部件

●  当需要风管控制和监控时,这款低成本产品使其成为BAS和HVAC应用的理想解决方案

●  继电器触点信号很容易集成到DDC或楼宇自动化系统中



性能指标


适用介质    空气和不可燃,兼容气体

材       质    ADPS / BYDS:隔膜材料:硅胶;

                  外壳材料:POM;

                  开关主体:PA 6.6;

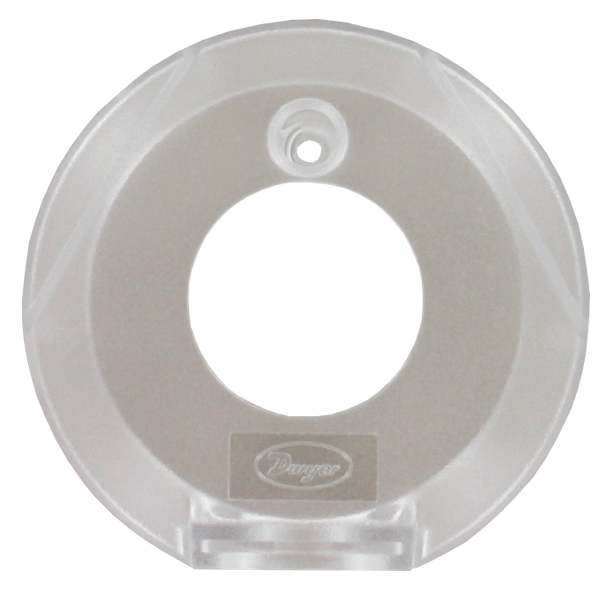

                  外盖:聚苯乙烯;

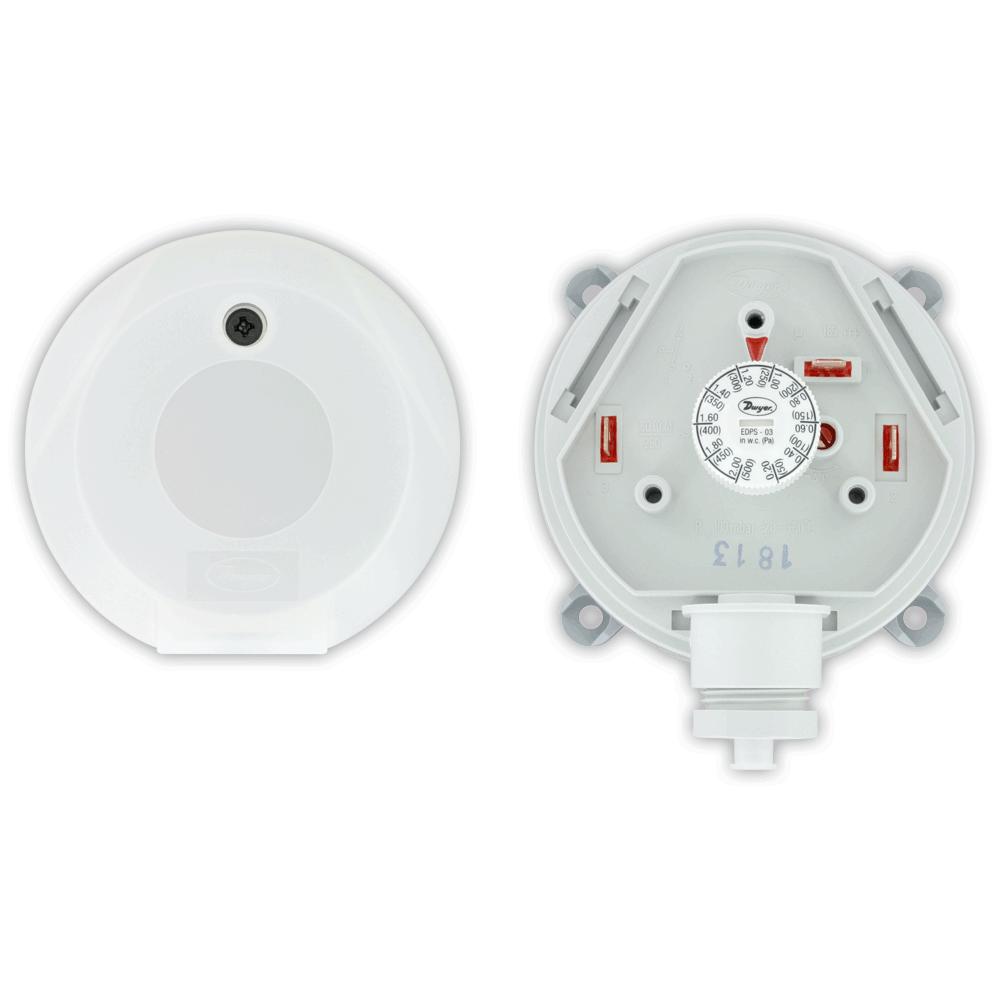

                  EDPS:隔膜材料:硅胶;

                  外壳材料、开关主体:PA 6.6;

                  外盖:聚苯乙烯;

                  材料UL 94 V-0级别

温度范围    过程和环境温度从- 4 ~ 185°F (-20 ~ 85°C)

压力范围    对于所有量程范围,最大工作压力40" w.c. (10 kPa)

开关类型    单刀双掷

电气额定值    最大1.5 A 阻抗/ 0.4 A感抗/250 VAC, 50/60 Hz;最大开关速度:6个循环/min.

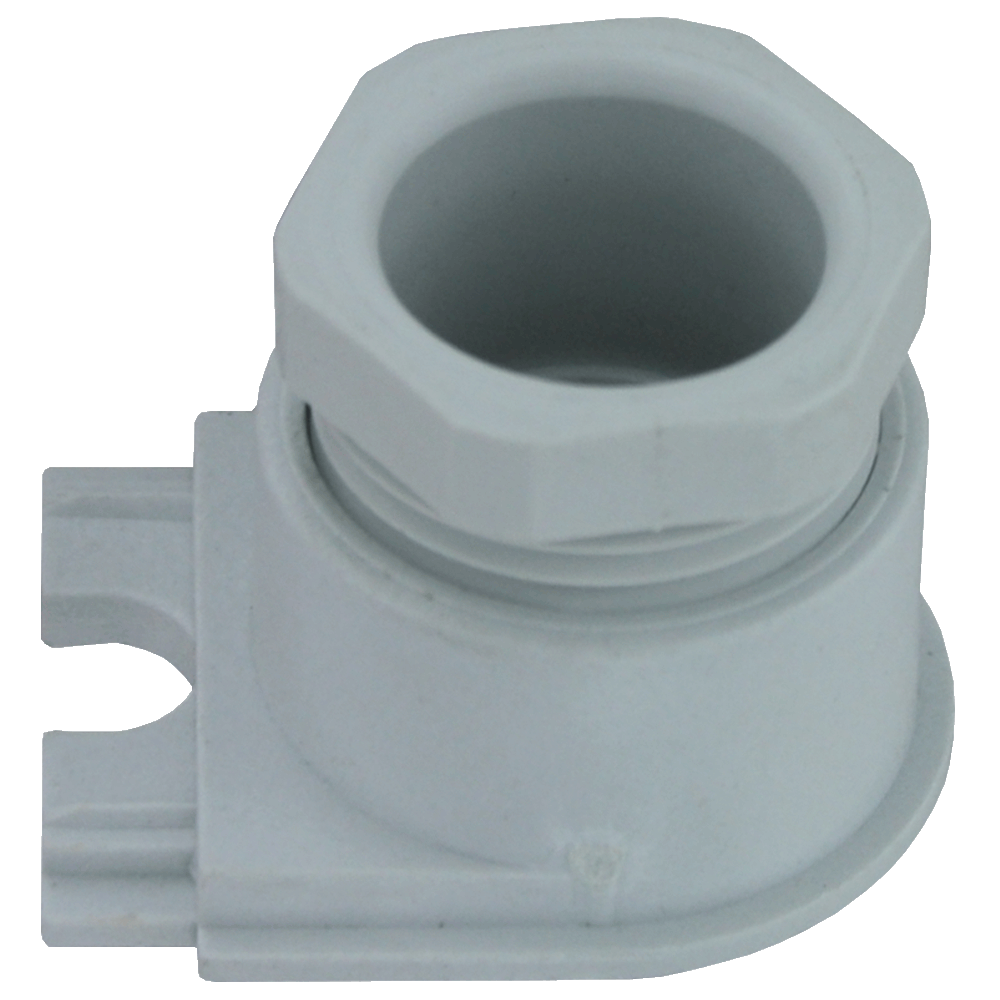

电气连接    插接式螺丝端子。M20x1.5带电缆防拉,可选 1/2" NPT

过程连接    5/16" (7.94 mm) 外径, 1/4" (6.0 mm) 内径管

外壳防护    NEMA 3 (IP54)

安装方向    垂直,压力口朝下

机械寿命    超过百万次开关动作

重       量    5.6 oz (160 g)

机构认证    CE,ETL 认证UL508 和 CSA C22.2#14 (仅EDPS)



选项配件


附       件

型号

描述

A-288

A-289

A-480

A-481

A-489

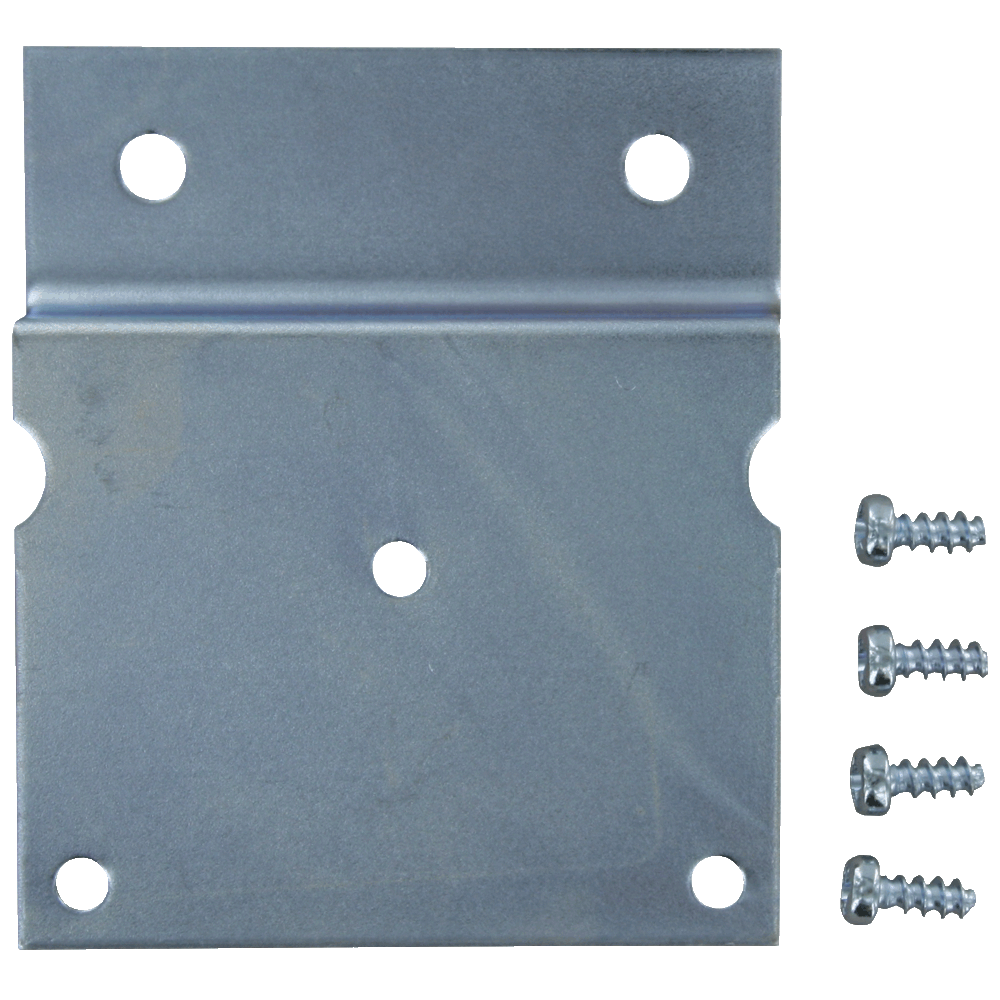

“L”型金属安装支架,带螺钉

“S”型金属安装支架,带螺钉

塑料静压取压头

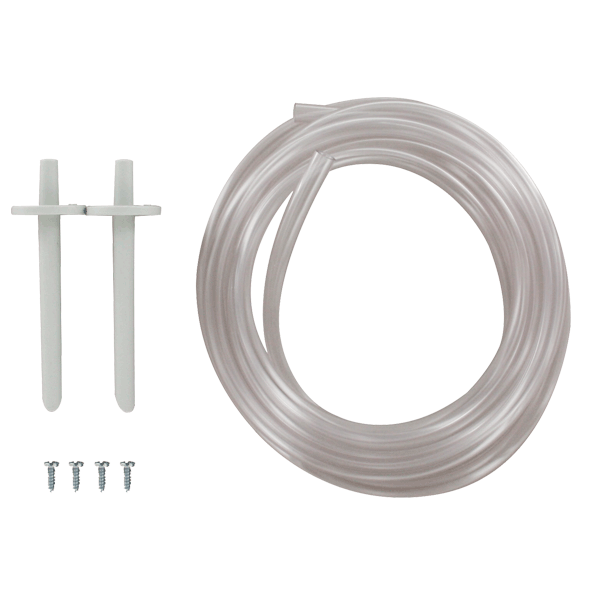

安装套件,包括2个塑料静压取压头和7英尺(2.1m)的PVC管

4''直式静压取压头带法兰

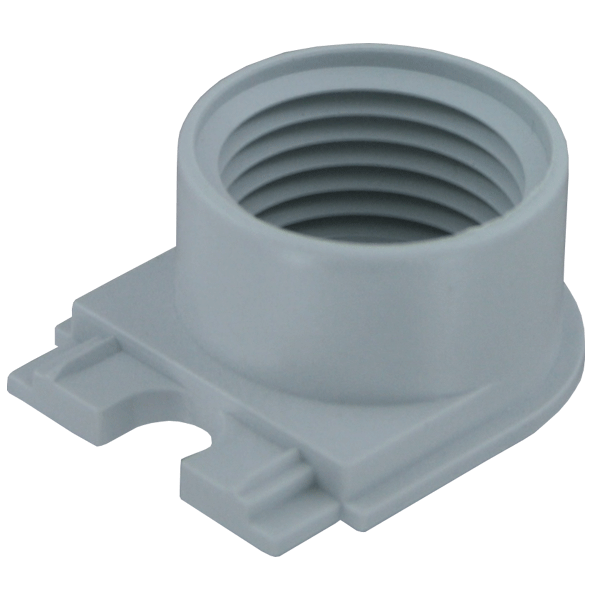

注意:可选1/2”NPT接管,将-2-N改为-1-N。如果要附带安装套件,在型号后面加-C ((仅用于-2-N电缆压封型)。安装套件包含两个静压取压头和7英尺长的PVC管。1/2“NPT接管型请单独订购安装套件。





产品大图






型号列表


型号列表 - ADPS

型号

设定点范围

in w.c. (Pa)

在最小设定点附近的死区

 in w.c. (Pa)

在最大设定点附近的死区

 in w.c. (Pa)

ADPS-08-2-N

ADPS-04-2-N

ADPS-03-2-N

ADPS-05-2-N

ADPS-06-2-N

ADPS-07-2-N

0.08 ~ 1.20   (20 ~ 300)

0.12 ~ 1.60   (30 ~ 400)

0.20 ~ 2.00   (50 ~ 500)

0.80 ~ 4.00   (200 ~ 1000)

2.00 ~ 10.00   (500 ~ 2500)

4.00 ~ 20.00   (1000 ~ 5000)

0.04 (10)

0.06 (15)

0.08 (20)

0.4 (100)

0.6 (150)

1.0 (250)

0.05 (12)

0.09 (23)

0.09 (23)

0.5 (130)

0.8 (200)

1.4 (350)

注意:对于 1/2''NPT 导管连接选项,请将-2-N 改为-1-N。带安装套件的型号将-C添加到型号的末尾(仅限-2-N电缆接头型号)。安装套件包括两个静态取压头和7英尺PVC管。使用 1/2''NPT 导管连接型号单独订购安装工具包,请参阅配件列表中的A-481。批量包装选项请咨询我们。


型号列表- EDPS

型号

设定点范围

in w.c. (Pa)

在最小设定点附近的死区

in w.c. (Pa)

在最大设定点附近的死区

 in w.c.   (Pa)

EDPS-08-1-N

EDPS-04-1-N

EDPS-03-1-N

EDPS-05-1-N

EDPS-06-1-N

EDPS-07-1-N

0.08 ~ 1.20 (20 ~ 300)

0.12 ~ 1.60 (30 ~ 400)

0.20 ~ 2.00 (50 ~ 500)

0.80 ~ 4.00 (200 ~ 1000)

2.00 ~ 10.00 (500 ~ 2500)

4.00 ~ 20.00 (1000 ~ 5000)

0.04 (10)

0.06 (15)

0.08 (20)

0.4 (100)

0.6 (150)

1.0 (250)

0.05 (12)

0.09 (23)

0.09 (23)

0.5 (130)

0.8 (200)

1.4 (350)

注意:对于M20电缆接头选项,请将-1-N更改为-2-N


型号列表 - BDPA

型号

设定点范围

in w.c. (Pa)

在最小设定点附近的死区

in w.c. (Pa)

在最大设定点附近的死区

in w.c. (Pa)

BDPA-08-2-N

BDPA-04-2-N

BDPA-03-2-N

BDPA-05-2-N

BDPA-06-2-N

BDPA-07-2-N

0.08 ~ 1.20 (20 ~ 300)

0.12 ~ 1.60 (30 ~ 400)

0.20 ~ 2.00 (50 ~ 500)

0.80 ~ 4.00 (200 ~ 1000)

2.00 ~ 10.00 (500 ~ 2500)

4.00 ~ 20.00 (1000 ~ 5000)

0.04 (10)

0.06 (15)

0.08 (20)

0.4 (100)

0.6 (150)

1.0 (250)

0.05 (12)

0.09 (23)

0.09 (23)

0.5 (130)

0.8 (200)

1.4 (350)


型号列表 - BYDS

型号

描述

BYDS

旁路风门型
