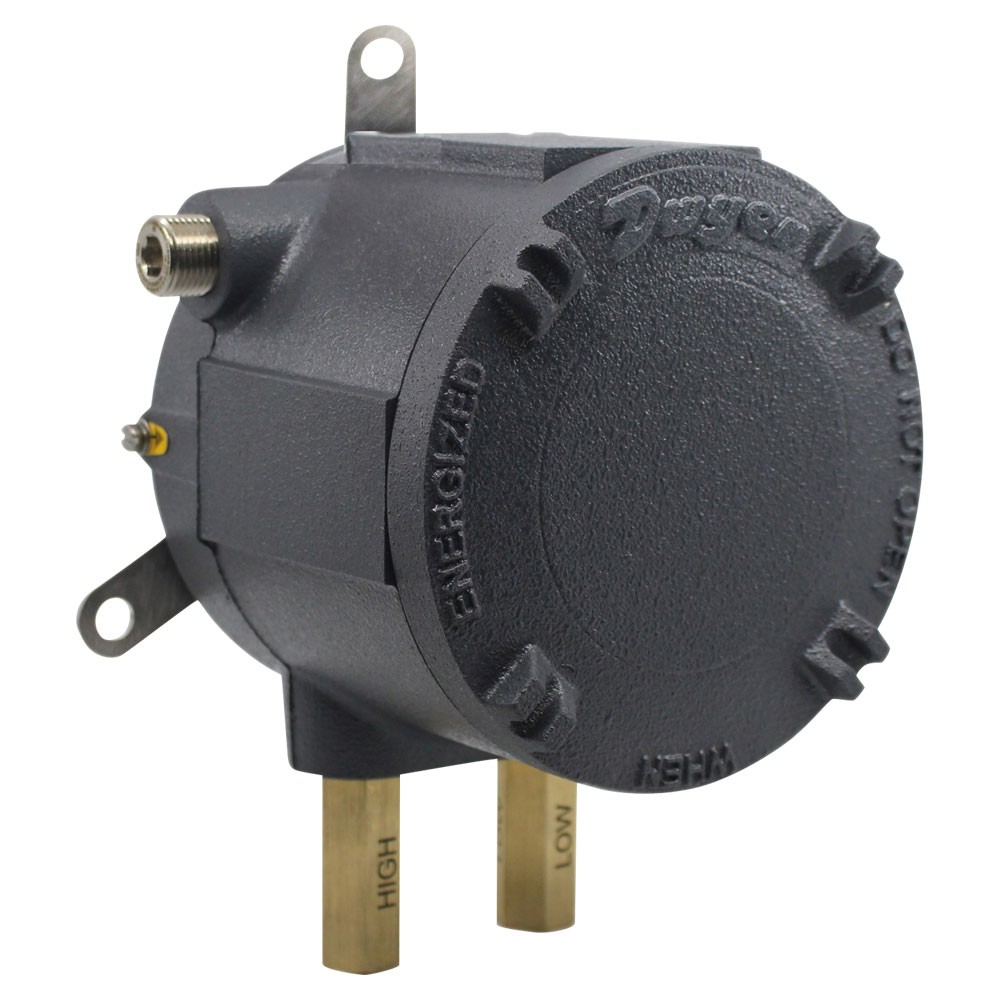

Dwyer ATEX/IECEx认证紧凑型微差压开关 AT-1900系列

带ATEX/IECEx防爆外壳的1900系列

ATEX/IECEx认证的AT-1900系列紧密型低压差开关是我们最受欢迎的开关,现在可用于防爆壳中。这种压力开关结合了先进的设计和精密的构造,使这些开关能够执行许多更大、更昂贵的单位的任务。对于空气和不可燃兼容气体, AT-1900系列开关的设定值从0.07到20 w.c(1.8-508 mm)。设置点调整很容易,范围螺丝位于开关外壳内。AT-1900系列开关采用铝外壳,非常适合低压、危险区域的应用。

安装注意事项:
• 电缆必须安装通过1/2“NPT电缆压盖或ATEX/IECEx导管(不与仪器供应);
• 确保布线后关闭紧盖和电缆压盖,以保持IP66等级;
• 只有在仪器断电后才能打开阀盖。
注意:为了在危险区域正确使用仪器,请检查当地的安全规则和设备和手册上的警告

请参阅非ATEX /IECEx认证的1900系列。

应用及案例


• 危险区域低压应用

• 空调制冷盘管结冰检测;除霜周期开始

• 堵塞的过滤器检测

• 可变风量控制器


产品特色


• 隔爆外壳保护危险区域的设备

• 紧凑的尺寸和可重复性为许多工业和OEM应用提供了高价值的开关

• 型号范围广泛,从0.07 w.c.到20 w.c.,可以满足低压开关苛刻的OEM规格

• 量程旋钮被保护在开关外壳内部,防止外界干预



技术指标


介       质    空气和不可燃、兼容的气体

接液材质    请咨询工厂

温度范围    -34-82.2°C(-30-180°F)(注意:产品温度范围不同于外壳)

压力范围    请参阅目录页上的压力极限图表

开关类型    SPDT

重  复  性    ±3% FS

额定电流    15A @ 120-480 VAC, 60Hz。电阻1/8 HP@ 125 VAC, 1/4 HP @ 250 VAC, 60 Hz。在高周转率下,可降至10A

安装方向    隔膜在垂直位置

设置点调节    在外壳内的压力开关上螺丝型,通过外壳上的孔可进入。设定值调节必须在仪器断电的情况下进行。按照说明和安全警告打开盖子

防护等级    IP66

外壳材质    铝

表       面    环氧涂层质地RAL7015

过程连接    1/8" NPT内螺纹黄铜(可选不锈钢)

电气连接    两个1/2" NPT内螺纹。电缆压盖不包括在内

重       量    4.8 kg(10.5 lb)

ATEX认证    EPT 19 ATEX 3192 X

机构认证    ATEX 兼容:CE 0477 EX II 2G Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) II 2D Ex tb IIIC T75 °C Db IECEx 兼容: Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) Ex tb IIIC T75°C Db



选项配件



产品大图





型号列表



订货选型


选型表

示例

AT

-101NA

-1910

-00

-B

1

VS0

12

AT-101NA-1910-00-B1VS012

外壳

AT








ATEX/IECEx approved enclosure

外壳材质


101NA







铝质外壳

系列



1910






1910 系列差压开关

量程




00

0

1

5

10

20





0.07-0.15 in w.c.17.5-37 Pa

0.15-0.55 in w.c.37.5-137 Pa

0.40-1.6 in w.c.100-398 Pa

1.4-5.5 in w.c.348.5-1368 Pa

3.0-11.75 in w.c.747-2924 Pa

4.0-20.0 in w.c.996-4977 Pa

盖子





B




不透明盖

端口/阀材质






1

2



黄铜

不锈钢

端口/阀配置







VS0

VL0


STD 端口/无阀

LD 端口/无阀

出线孔








12

1/2˝ NPT   ANSI/ASME B1.20.1
