能现场指示正压，负压或差压，耐压到500psig

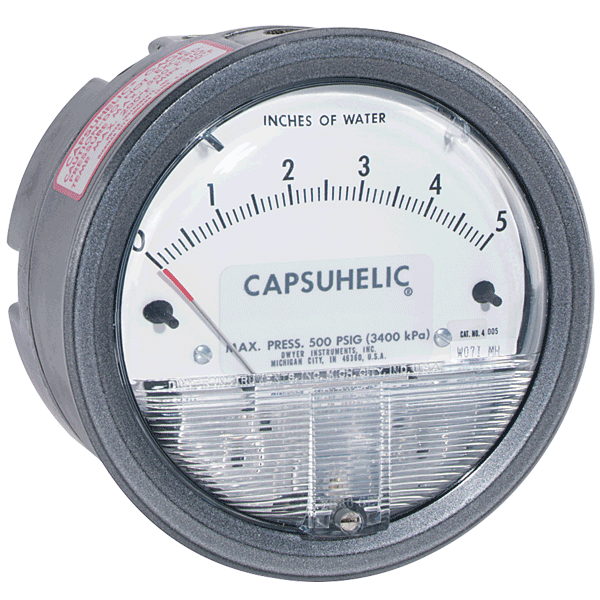

4000系列 Capsuhelic®液用差压表可快速，准确地指示差压，它能用于指示液体过滤器两端的差压，槽罐的液位，或用于其它任何需要正压，负压或差压测量的场合。
采用了可靠耐用的Magnehelic&微差压表的设计理念，结构简单可靠，机芯无磨损，可精确读数低到0.5英寸水柱，采用了密封膜盒，可在静压到500psig时,还可测出低于0.1英寸水拄的差压。
精密的膜盒测量元件无需充液，可用于室外。可外部调整零点和量程，在校准或维护时，无需拆卸仪表。
注：可以用于氢气，但在订购时须选用Buna-N丁氰橡胶隔膜，工作压力在35psi。
应用及案例

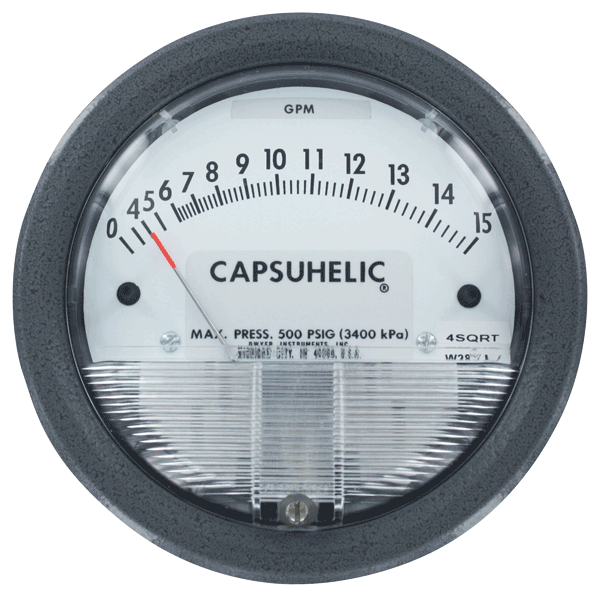

• 流体流量
• 储液罐
• 过滤器压降
• 真空或差压
产品特色
• 密封膜盒允许高压使用，且压差很小
• 在外部调整零点和量程，不需要拆开压力表
• 简化的、无摩擦的活动部件，这使得满刻度读数最低达到 0.5 英寸水柱
• 隔膜驱动与填充的液体支持差压表在户外使用
介 质 铝外壳：空气及兼容气体和油基液体
铜外壳：空气及兼容气体和水基液体
接湿材质 请咨询我们
外壳材质 硬质铸铝标准；可选铸铜外壳作为测量水或水基液体时的应用；
如需特殊膜片材质，请联系我们
精 度 温度21.1 ℃（70 °F）满量程时为±3%；
（4200，4210，4215，4220，4300，4400和4500型为±4%）
压力范围 -20" Hg - 500 psig （-0.677 bar-34.4 bar）
温度范围 -6.67 ~ 93.3 ℃（20 ~ 200 °F）
尺 寸 4" （101.6 mm）表盘直径
安装方向 膜片垂直安装，其它方位咨询工厂
过程连接 1/4" NPT内螺纹，两对高低压接口：顶部接口用于空气和气体，
底部接口用于液体
重 量 1.45Kg（3 lb，3 oz）铝外壳
3.54Kg（7 lb，13 oz）铜外壳
选项 | |
要订购添加后缀： | 描述 |
-ASP | 可调信号标示 |
-B | 黄铜外壳 |
刻度膜 | 红、绿、镜面刻度或组合，请标明位置 |
-NIST | NIST可溯源校准证书 |
配件-标准 |
描述 |
两个1/4″NPT堵头，用于堵住多余的口；四个带螺丝的安装固定环和四个表面安装螺丝 |
型号表 | |||
型号 | 量程 | 型号 | 量程 |
4005* | 0-5.0 in w.c. | 4310 | 5-0-5 in w.c. |
4006* | 0-6.0 in w.c. | 4330 | 15-0-15 in w.c. |
4010* | 0-10 in w.c. | 4205 | 0-5 psid |
4015* | 0-15 in w.c. | 4210 | 0-10 psid |
4020* | 0-20 in w.c. | 4215 | 0-15 psid |
4025* | 0-25 in w.c. | 4220 | 0-20 psid |
4030* | 0-30 in w.c. | 4616B** | 0-16 ft w.c. |
4040* | 0-40 in w.c. | 4635 | 0-35 ft w.c. |
4050* | 0-50 in w.c. | ||
4060* | 0-60 in w.c. | ||
4080* | 0-80 in w.c. | ||
4100* | 0-100 in w.c. | ||
4200* | 0-200 in w.c. | ||
*这些范围只能用于垂直缩放位置 **仅适用于供水系统的黄铜外壳 | |||
配件 | |
型号 | 描述 |

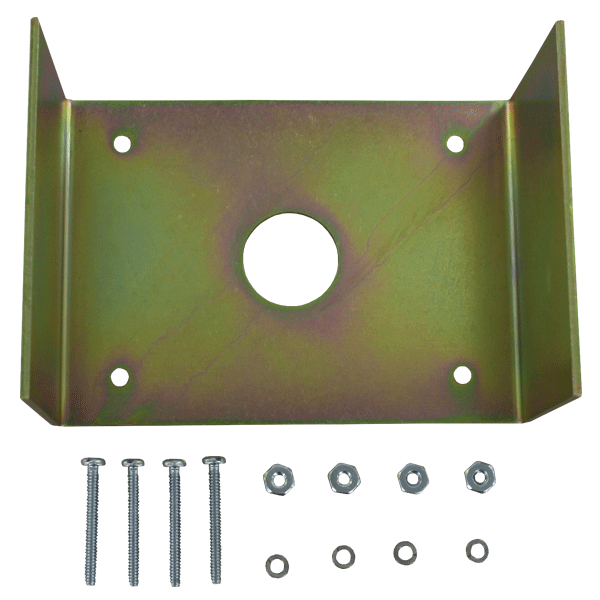

A-298 | 平面嵌入式安装支架 |

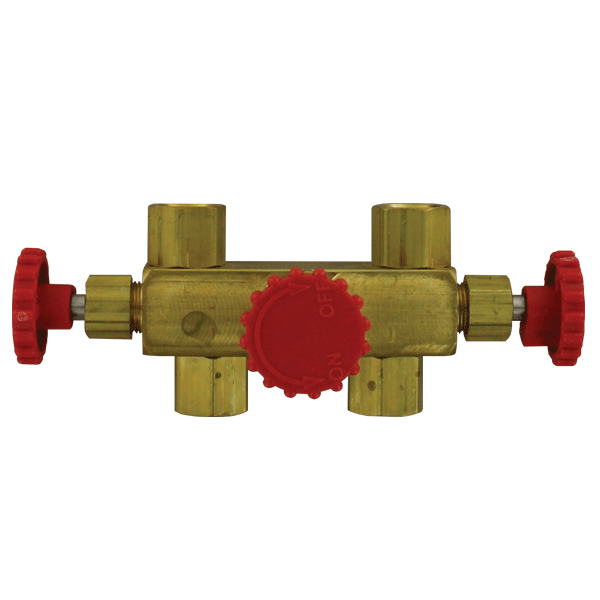

A-309 | 三通管汇阀门 |
A-314 | 排放接头 |

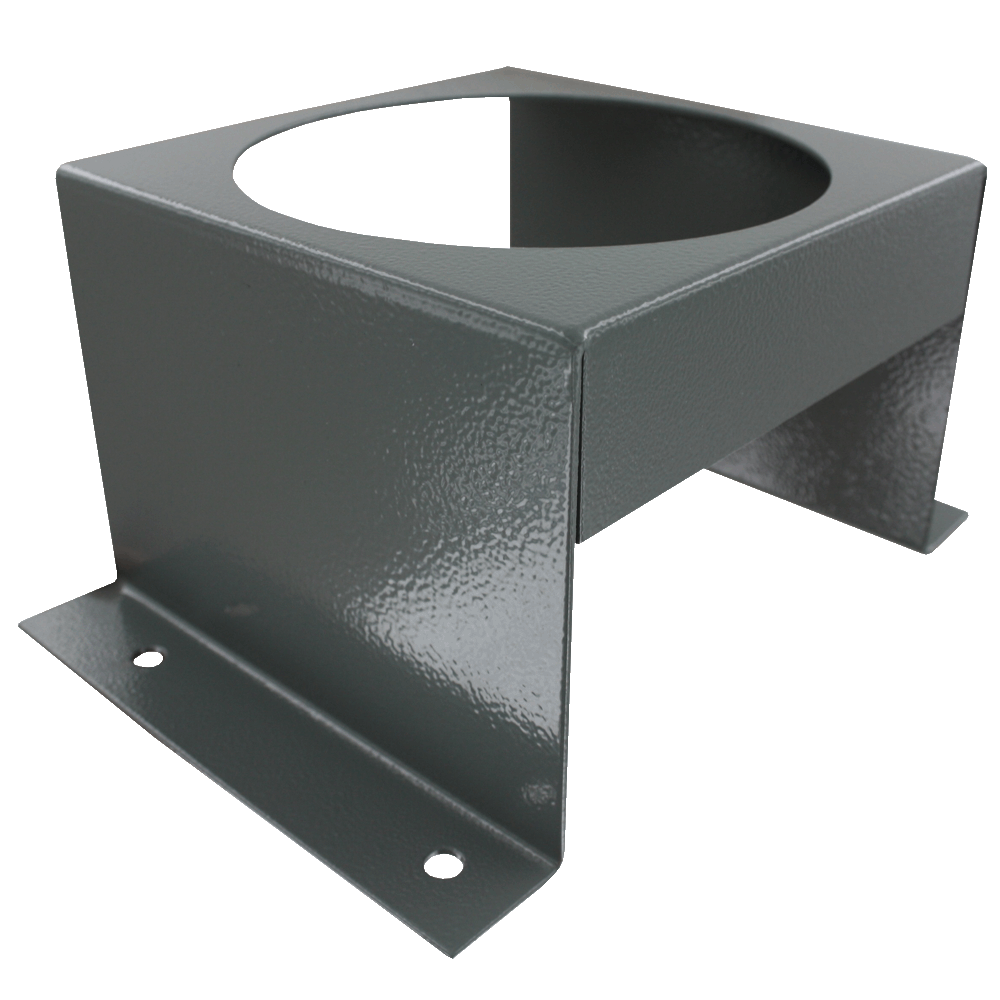

A-370 | 安装支架 |
A-471 | 便携式设备 |
A-496 | 嵌入式安装支架 |
A-610 | 管道安装套件 |
