可现场配置，高精度，带BACnet或Modbus®协议
A-IEF远程显示现已可用！

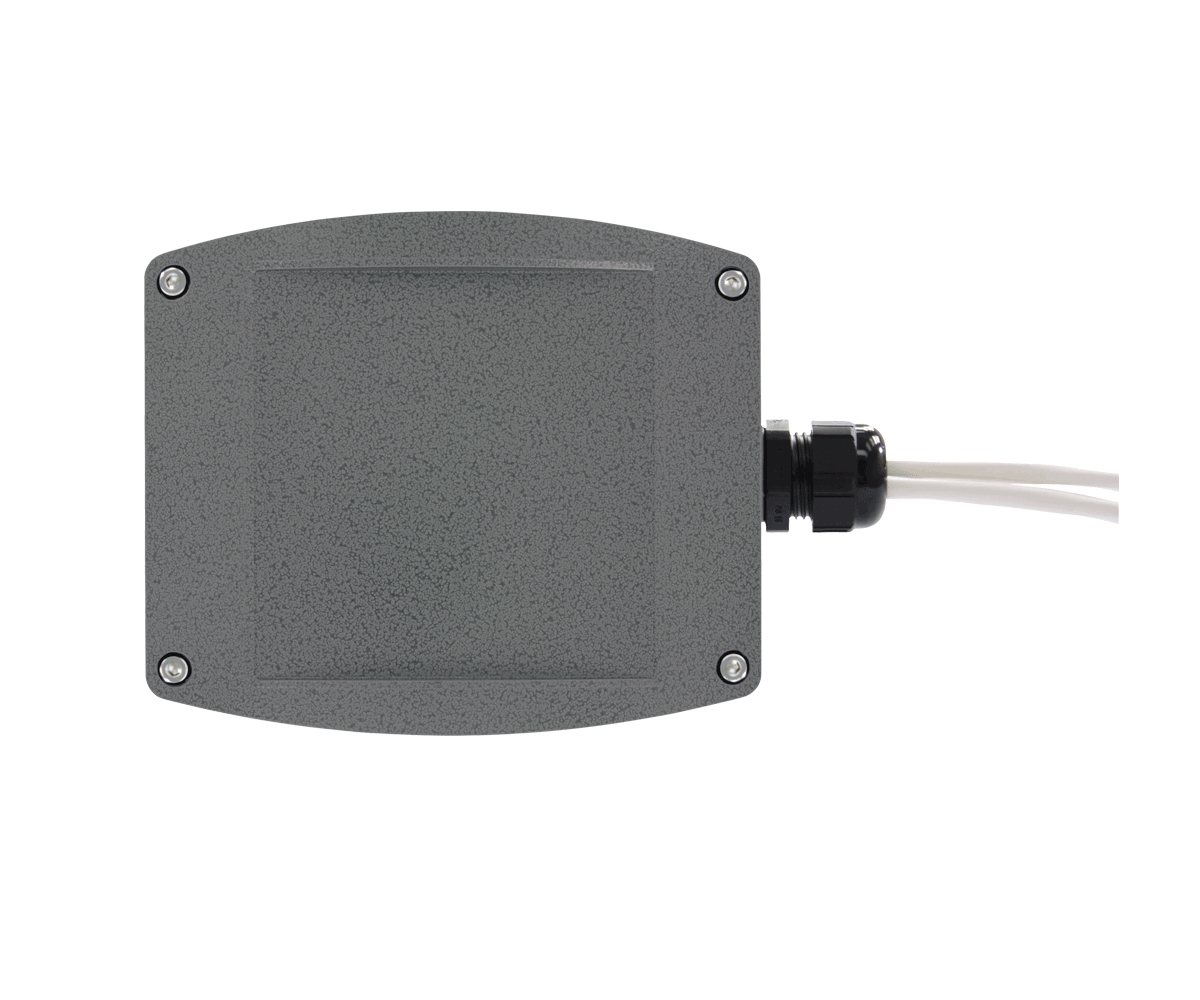

IEF系列插入式电磁流量变送器是一种可调插入式流量计，具有精确可靠的测量流体速度的电磁技术，并可提供连续的信号输出。本系列特别设计，以提供优越的性能搭配简单的安装和使用。一个单元尺寸可调,以适应管道从101.6~914.4 mm（4-36英寸），并提供几个输出选项包括选择BACnet MS/ TP或者Modbus®RTU通讯协议采用两线RS-485，还带标准模拟信号、脉冲信号、报警输出。
Dwyer Instruments, Inc.在第15届年度经销商设计大奖中获得了优秀的产品设计奖项，该奖项由《空调采暖与制冷新闻杂志》赞助。一个由承包商组成的独立小组担任评委，共有98个参赛作品。公司的插入式电磁流量变送器在测试和监测产品类别中获得铜奖。ACHR新闻是采暖、通风、空调和制冷行业的领先贸易杂志。
应用及案例
• 锅炉给水 • 冷却水
• 开闭环冷凝器水 • 灌溉系统
• 市政水分布 • 工艺和冷却剂流量
• 地下水污染整治 • 化学处理
• 泵的保护 • 污水
• 采矿业
产品特色
• 可配置,积分或远程设置显示（-LCD选项或附属A-IEF-DSP）允许最大的灵活性,适应各种应用程序配置一个模型通过多个显示配置即管大小、管材,液体类型、模拟输出,脉冲/频率输出,报警输出,交流输出,阻尼,校正因子。
• 通过温度、密度或粘度保持高性能精度。
• 安装向导和安装工具使用简单，允许快速和精确的安装。
• 附件安装套件A-IEF-KIT确保精确的安装应用深度，包括厚度计和卷尺。
• 寿命周期长，维护要求最低，没有运动部件磨损或断裂，电极防止污垢。
• 隔离阀附件选项允许通过热丝锥组件安装在操作系统中，或无需系统停机即可轻松拆卸。
• NIST可追溯的通过/不通过验证证书包括标准的碳钢表40管尺寸4”（102 mm），6”（150 mm），8”（200 mm），和10”（250 mm）高精度选项；10英寸（250 mm）标准选项。
介 质 兼容清洁或肮脏的非涂层、导电液体
量量程程 0-6 m/s（0-20 ft/s）
接液材质 体轴/配件：316 SS；
电极：316SS；
电极帽：聚合物/聚苯乙烯；
O形环：硅
精 度 高精度单位：校准速度下是±0.5%读数；
0.6-6 m/s（2-20 ft/s）是±1%的读数；
在<0.6 m/s（2ft/s）是± 0.02 ft/s（±0.006 m/s）；
标准精度单位：±1% 满量程
温度范围 环境温度：-29 ~71°C（-20~160°F）
过程温度：- 9 ~121°C（15~250°F）
储存温度：-40~85°C（-40~185°F）
过程连接 1" NPT或BSPT与附件全流道球阀选项
压力范围 400 psi (27.6 bar) @ 100ºF(37.8°C)
压 降 < 0.1 psi在12 ft/s 在 101.6 mm（4"）以及更大管径
输 出 （1）模拟：4-20 mA，0-5 V，0-10 V或2-10 V（显示可选）；
（1）脉冲/频率：0-15 V峰值脉冲，0-500 Hz或可伸缩脉冲输出（显示可选）；
（2）报警：(1)空管检测或最小/最大流速，（显示可选）；
（1）反向流量输出指示
电源要求 12-42.4 VDC，0.25 A @ 24 VDC；12-36 VAC
电气连接 可拆卸接线端子，型号可选择1/2“NPT内螺纹导管连接，PG 16压盖或PG 16压盖与（2）3 m（10英尺）9导体22 AWG加压箱额定电缆，可选附件电缆长度达61m（200英尺）
显 示 5.08 cm（2英寸）x 5.08 cm（2英寸）图形液晶与背光
导 电 率 > 20 microsiemens（导电度单位）
外壳材质 粉末涂层压铸铝
外壳等级 NEMA 6P （IP68）（非显示型号）；
NEMA 4X （IP66）（-LCD选项）
机构认证 BTL，CE，NSF/ANSI 61和372
通讯（-COM选项）
类 型 BACnet MS/TP或Modbus®RTU通信协议（默认禁用，显示可选择）
支持波特率 9600，19200，38400，57600，76800，或115200bps（显示可选择）
设备负载 1/8单位负载
其它规格
适用管材 最流行塑料和金属管材；碳钢、不锈钢、铜、UPVC/PVDF、镀锌钢、低碳钢、黄铜*（*黄铜配件和管道不用于NSF认证型号）
适用于管道尺寸 4~36”（100~900 mm），型号不同。见目录页上的选型表
直径长度要求 >10逆流，>5顺流
乙二醇 0~100%显示可选择
图片 | 部件号 | 描述 |
A-IEF-KIT | 安装套件，包括:安装显示器，卷尺，用于高精度安装的通用电源适配器和UTG测厚仪 | |
A-IEF-DSP | 设置显示用于配置非显示模型的字段 | |
A-IEF-CBL-50 | 额定静压电缆50'(15.2米) | |
A-IEF-CBL-100 | 静压箱额定电缆100'(30米) | |
A-IEF-CBL-150 | 额定静压电缆150'(45米) | |
A-IEF-VLV-BR | 1-1/4"全端口隔离阀黄铜组件。(黄铜配件和管不用于NSF认证的型号。黄铜阀门不符合RoHS标准。) | |
A-IEF-VLV-SS | 1-1/4”全端口隔离阀，316SS组件 | |
A-IEF-INGD | 安装指南/定位套件，包括:定位秤体，2根杆和2个拇指螺钉 | |
A-IEF-TAG | 米标签，清除信封标签添加字段配置信息到单位 | |
A-IEF-MSTP | 卷尺用来测量管子的周长 | |
A-IEF-LKOUT | 锁定套件，包括:4个专业的通过孔螺丝篡改明显锁定显示 | |
UTG | 超声波测厚仪 | |
A-IEF-VLV-SS-BSPT | 隔离阀组件，包括316SS 1"到1-1/4" BSPT衬套，316SS BSPT阀，316SS BSPT螺纹接头和316SS BSPT threadolet | |
A-IEF-VLV-BR-BSPT | 隔离阀组件，包括碳钢1"到1-1/4" BSPT衬套，BSPT阀，BSPT螺纹接头，所有黄铜。(黄铜配件和管不用于NSF认证的型号。黄铜阀门不符合RoHS标准。) | |
A-IEF-LID | 更换空白盖、垫片和(4)螺丝 | |
A-IEF-FDSP-RM | 全功能远程显示，与IEF系列使用 | |
A-IEF-IDSP-RM | 指示远程显示与IEF系列一起使用 | |
A-IEF-LCD | 液晶显示，以改进非显示模式 | |
A-IEF-CBL-200 | 压力箱额定电缆200'(60米) |
型号 | 描述 |
IEF-HN-CND-LCD-CC | 高精度1%的读数，导管连接，BACnet/Modbus®通信输出，LCD显示定制配置为指定配置 |
IEF-GB-PG-COM | 插入电磁流量变送器，10-36"(250-900 mm)管，标准精度1% FS, 1"BSPT外螺纹过程连接，PG压盖，BACnet/Modbus®输出 |
IEF-GN-CND-COM-LCD | 插入电磁流量传感器，10-36"(250-900 mm)管，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，BACnet/Modbus®输出，积分显示 |
IEF-LB-PG-COM | 插入电磁流量变送器，4-10" (100-250 mm)管，标准精度1% FS, 1"BSPT外螺纹过程连接，PG压盖，BACnet/Modbus®输出 |
IEF-LN-CND | 插入电磁流量变送器，4-10"(100-250 mm)管道，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接 |
IEF-LN-CND-COM | 插入电磁流量变送器，4-10"(100-250 mm)管，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，BACnet/Modbus®输出 |
IEF-LN-CND-COM-LCD | 插入电磁流量变送器，4-10" (100-250 mm)管，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，BACnet/Modbus®输出，积分显示 |
IEF-LN-CND-LCD | 插入电磁流量变送器，4-10"(100-250 mm)管道，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，集成显示 |
IEF-SB-PG-LCD | 插入式电磁流量变送器，标准精度1% FS, pg压盖，集成LCD设置显示 |
IEF-SN-CND | 插入式电磁流量变送器，标准精度1% FS，导管连接 |
IEF-SN-CND-COM | 插入电磁流量变送器，标准精度1% FS，导管连接BACnet/Modbus®通信输出 |
IEF-SN-CND-COM-LCD | 插入电磁流量变送器，标准精度1% FS，导管连接BACnet/Modbus®通信输出，LCD显示 |
IEF-SN-CND-LCD | 插入式电磁流量变送器，标准精度1% FS，导管连接，集成LCD设置显示 |
