TI 在线式热式质量流量计 600-9系列

600-9型在线式质量流量计的检测器件安装在流量传感器的腔体内,在实际流程上没有任何阻碍和可动部件,不受生产过程中不利因素的影响,传感器上产生的压力损失可忽略不计。

最小口径1/16英寸(1.6mm),最小可测量流量为3.79 mL / min,可以测量液体、泥浆、气体和均匀固体粉末。并提供丰富的接液材质选择,满足不同的腐蚀性介质测量需要。

应用及案例


·  润滑油加氢


按应用场合和测量介质的不同,600-9系列可分为:


工业级


直通且无阻碍设计

多种的连接方式可供选择

可测液体、气体、泥浆和同质的固体颗粒以及多种腐蚀性介质

量程比100:1

压损可以忽略不计


卫生级


316L低硫不锈钢材质

全部焊接、无氧化结构

“CIP/SIP” (原位清洗、原位杀菌)设计

流量单元结构符合NEMA 4, 7 和防爆要求

符合美国3A认证

其他同上文工业级


UHP超洁净级


316L低硫不锈钢材质

全部焊接、无氧化结构

“CIP/SIP” (原位清洗、原位杀菌)设计

15RA的超高纯设计

工艺连接方式:Tri-Clamp, VCR, VCO 和管道焊接

其他同上文工业级


600-9型在线式质量流量计的检测器件安装在流量传感器的腔体内,在实际流程上没有任何阻碍和可动部件,不受生产过程中不利因素的影响,传感器上产生的压力损失可忽略不计。

最小口径1/16英寸(1.6mm),最小可测量流量为3.79 mL / min,可以测量液体、泥浆、气体和均匀固体粉末。并提供丰富的接液材质选择,满足不同的腐蚀性介质测量需要。



性能指标


流量范围    0~57  m3/min或更大(气体)

                  0~2650 L/min或更大(液体)

                  其他请咨询

精        度    ±0.5% 满量程或者2%读数,两者选优

重  复  性    ±0.2%读数

响应时间    <500 ms(液体)

                   1 ~ 2秒(气体)

压力范围    0~1,200 PSI(8.3 MPa)典型

                  0~10,000 PSI(69 Mpa)由管道尺寸决定

介质温度范围    -40 ~ 177 ℃(标准)

                        -40 ~ 260 ℃ (可选)

管        径    1/16"~4",其他口径需求请咨询

量  程  比    100  :1 (标准)

                  1000:1(可选)

                  10    :1(可选)

流量部件    构造符合NEMA(国际电气制造业协会)4.7£9防爆要求

电气接线    1/2"

传感器材质    316SS或316L(标准),Hastalloy,Monel,Inconel,tantalum,TItanium,gold, plaTInum,nickel,Carpenter 20等

连接方式    法兰、Swagelok、NPT、VCR、VCO、Tri-Clamp、concentric reducer、flared、sanitary、wafer、barbed、welded等

涂       层    特福龙(聚四氟乙烯)、钨、碳化物、HMF(无机陶瓷膜)等



选项配件

1



安装手册

1



机构认证

1

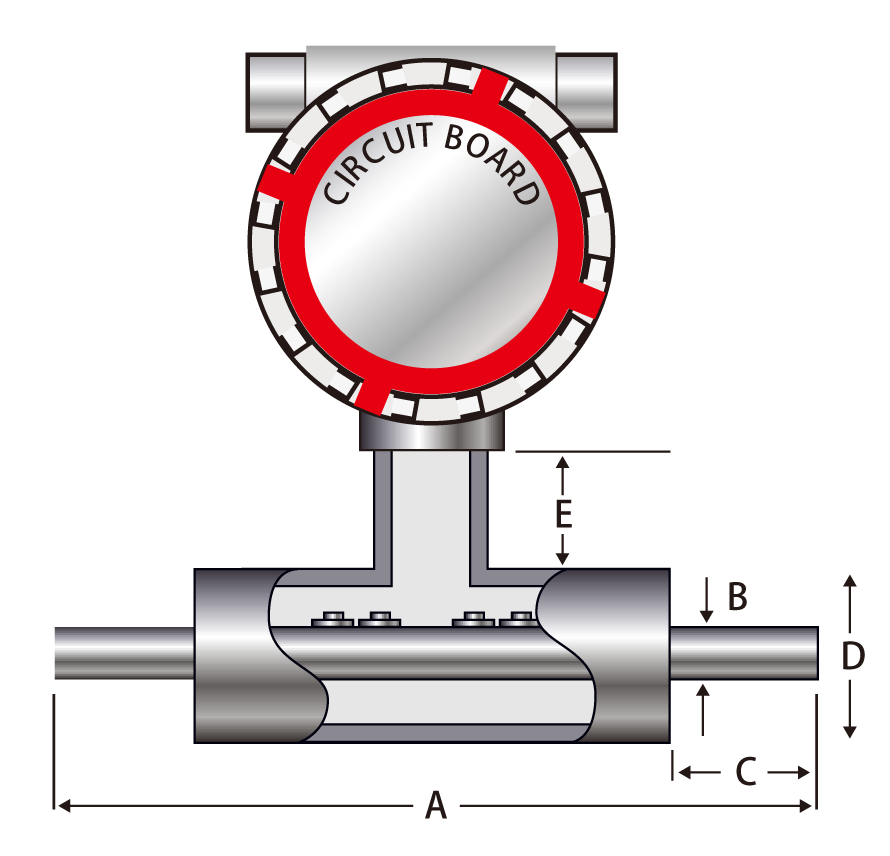

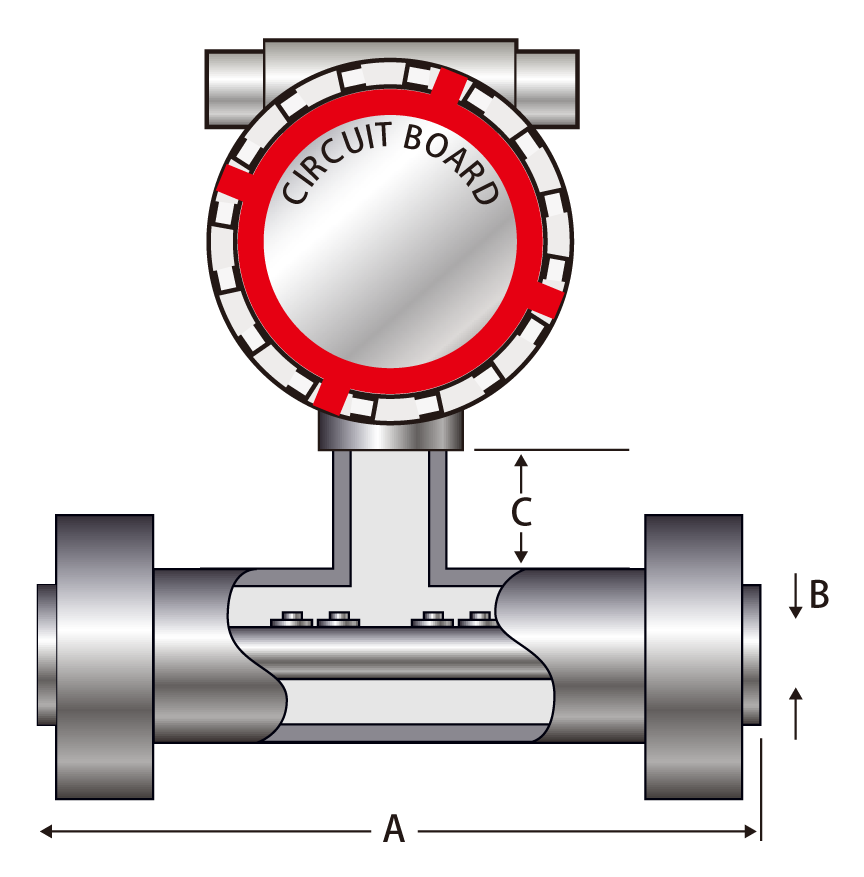

尺寸详图

600-9尺寸图.pdf
