Dwyer 可视流量指示器 SF2系列

单刀双掷或脉冲输出,可视流量,黄铜主体

SF2系列视窗流量计结合了可视流量和继电器或脉冲输出的功能为一体。黄铜整体结构,组合在一起的转轮和陶瓷轴可使该产品在禁受高温,高压和化学腐蚀。如需流量开关设定请选择带单刀双掷继电器输出的SF2-1仪表,该仪表能够在选定的流量范围调整设定值,动态转轮能够防止堵塞和故障。如要进行流量监视或计量,请选择能输出与流速成比例的脉冲输出的SF2-2仪表。4.5-24VDC脉冲输出可与绝大部分数字仪表配合。

应用及案例


·  冷却和润滑循环系统

·  暖通空调系统

·  腐蚀性化学药品测量

·  投量系统



产品特色


· 黄铜,整体结构,一体式复合转子和陶瓷轴提供了更广泛的化学,温度和压力性能的耐用性

· 设定点在指定流量范围内完全可调

· 转子的动态运行可防止卡塞和误操作



技术指标


介       质    兼容的液体

材       质    黄铜,陶制的销,PPS转子,聚乙烯, 和Viton® O形环

精       度    继电器输出:±5%;脉冲输出:±7%(量程到达5GPM), ±15%(量程到达60 GPM)

温度范围    -29~100 ℃(-20~212 °F)

压力范围    200 psig(13.8bar)@70°F

电       源    见表格

输       出    SPDT:1Amp,24VDC resistive;0.3 Amp,110VAC或4.5VDC到24VDC ,脉冲输出(取决于型号)

电气连接    继电器输出型号:20AWG 聚

氯乙烯外壳 24" 电缆;脉冲输出型号:22AWG 聚氯乙烯外壳,24" 电缆

工艺连接    见表格

设定点误差    对继电器输出型,最大15%

最大粘度    200 SSU

机构认证    CE



选项配件



机构认证


CE Approval.pdf

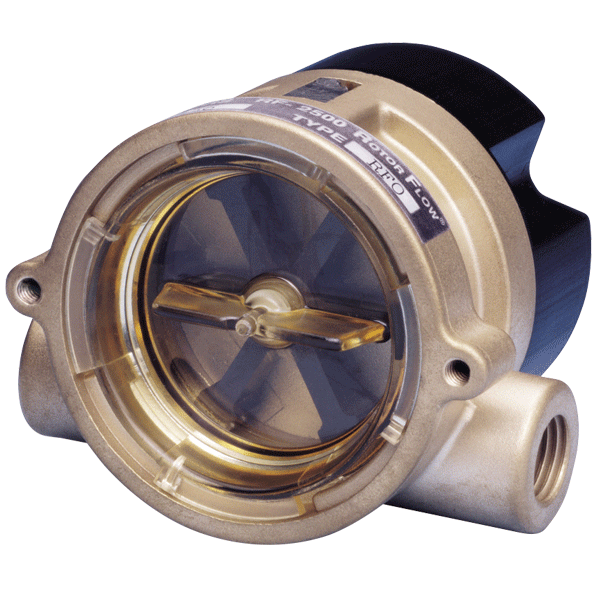

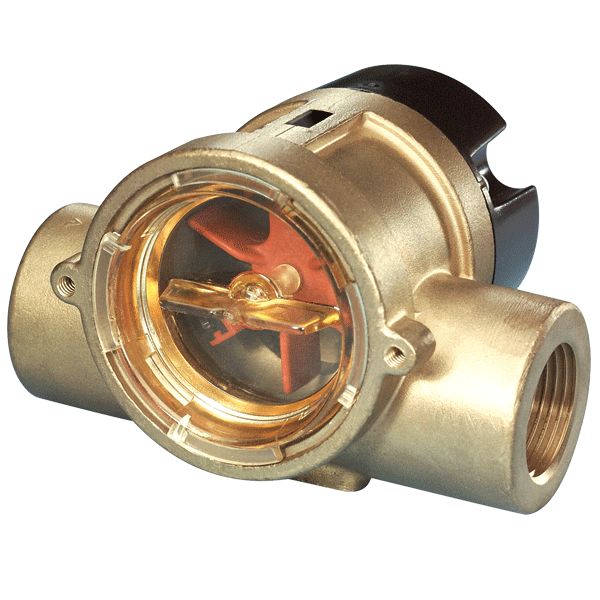

产品大图





型号列表


型号表-单刀双掷输出

类别

量程(GPM)

电源

连接

SF2-104

0.5 - 5.0

24 VDC

1/4" 内螺纹 NPT

SF2-101

0.5 - 5.0

110 VAC

1/4" 内螺纹 NPT

SF2-114

4.0 - 20.0

24 VDC

1/2" 内螺纹 NPT

SF2-111

4.0 - 20.0

110 VAC

1/2" 内螺纹 NPT

SF2-124

5.0 - 30.0

24 VDC

3/4" 内螺纹 NPT

SF2-121

5.0 - 30.0

110 VAC

3/4" 内螺纹 NPT

SF2-134

8.0 - 60.0

24 VDC

1" 内螺纹 NPT

SF2-131

8.0 - 60.0

110 VAC

1" 内螺纹 NPT


型号表-脉冲输出

类别

量程(GPM)

电源

连接

SF2-204

0.5 - 5.0

4.5 - 24 VDC

1/4" ˝ 内螺纹 NPT

SF2-214

4.0 - 20.0

4.5 - 24 VDC

1/2" ˝ f内螺纹 NPT

SF2-224

5.0 - 30.0

4.5 - 24 VDC

3/4" ˝ 内螺纹 NPT

SF2-234

8.0 - 60.0

4.5 - 24 VDC

1" ˝ 内螺纹 NPT

SF2-131

8.0 - 60.0

110 VAC

1" 内螺纹 NPT



订货选型


尺寸-in [mm]

型号

A

B

C

D

型号

A

B

C

D

SF2-104

3-1/64 [76.6]

-

7/8 [22.23]

2-21/64 [59.13]

SF2-134

3-61/64 [100.41]

-

1-1/16 [26.99]

2-61/64 [75]

SF2-101

3-1/64 [76.6]

4-1/2 [114.3]

7/8 [22.23]

-

SF2-131

3-61/64 [100.41]

4-49/64 [121.05]

1-1/16 [26.99]

-

SF2-114

3-1/64 [76.6]

-

7/8 [22.23]

2-21/64 [59.13]

SF2-204

3-1/64 [76.6]

-

13/16 [20.64]

2-21/64 [59.13]

SF2-111

3-1/64 [76.6]

4-1/2 [114.3]

7/8 [22.23]

-

SF2-214

3-1/64 [76.6]

-

13/16 [20.64]

2-21/64 [59.13]

SF2-124

3-61/64 [100.41]

-

1-1/16 [26.99]

2-61/64 [75]

SF2-224

3-61/64 [100.41]

-

1-1/16 [26.99]

2-61/64 [75]

SF2-121

3-61/64 [100.41]

4-49/64 [121.05]

1-1/16 [26.99]

-

SF2-234

3-61/64 [100.41]

-

1-1/16 [26.99]

2-61/64 [75]
