Dwyer 可视流量指示器/变送器 SFI-800系列

价格低,可选流量或积算输出,最新抗紫外线聚碳酸酯型号

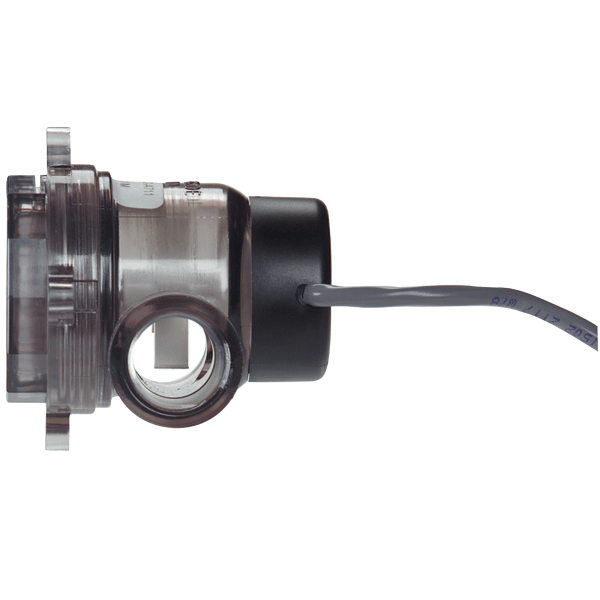

SFI-800系列可视流量指示器和变送器是一种低成本,耐用的转子式流量指示器,可选霍尔效应磁输出包,结合可视的流量确认和可选的远程流量监测。有三个输出传感器可用,A -711提供两个脉冲电压信号正比于流量,A -712输出线性1到10 VDC信号正比于流量,和A -713提供两个可编程开集电极开关输出。

A -711型是一个独特的和正在申请专利的传感器,输出两个脉冲电压信号,一个提供5 VDC脉冲,另一个脉冲的输入电源电压使用,范围从8-18 VDC。
A -712型是一个传感器,输出线性1-10 VDC信号成比例的流量。
A -713型是一个传感器,有两个可编程的开放式集电极开关输出,一个输出关闭在设定点以上,另一个输出关闭在设定点以下,理想的小流量或大流量指示。

应用及案例


• 冷却和润滑回路

• 暖通空调系统

• 腐蚀性化学计量

• 配料系统


产品特色


• 透明塑料制成,可360°观察转子,以方便指示流量

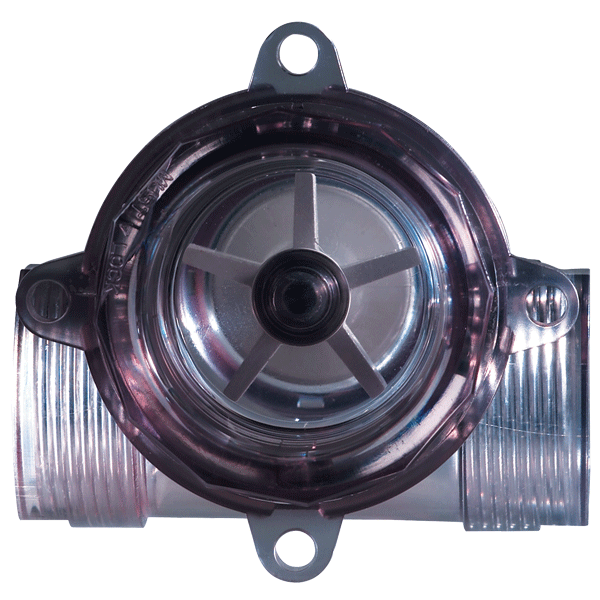

• SFI-800型号由聚砜制成,具有出色的化学相容性,高压和高温额定值,所有湿润材料均可通过FDA / NSF认证,适用于饮用水应用

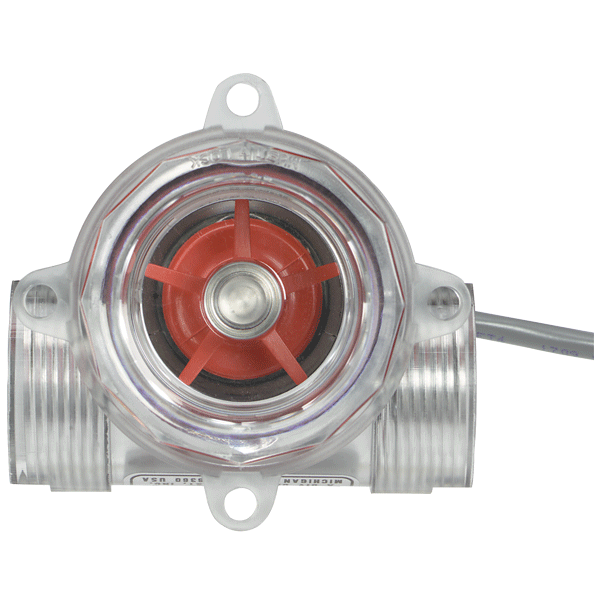

• SFI-801型号由紫外线稳定的聚碳酸酯制成,非常适合户外应用和易于观察的鲜红色叶轮

• 所有三个输出包都可以在现场安装或更换,而无需任何工具,也无需从生产线中拆除阀体单元是防风雨的,适合在室外或冲洗区域使用

• A-713具有易于使用的设定点按钮,该按钮设定为所需的流量,带有红色LED指示开关状态



技术指标


介       质    兼容性液体

材       质    主体:SFI-800:聚砜;SFI-801:抗紫外线聚碳酸酯 ;视窗:SFI-800:聚砜;SFI-801:抗紫外线聚碳酸酯;转轮:SFI-800:白色聚砜;SFI-801:红色抗紫外线PBT;转轮销:316 不锈钢

压紧垫片:300 系列不锈钢;O 形环:SFI-800:Viton®(NSF级别),SFI-801:丁纳橡胶-N

温度范围    SFI-800:-29 ~100℃(-20 ~212 °F);SFI-801:-29 ~55℃(-20 ~130 °F)

压力范围    SFI-800:150 psi(10.34bar)

                  SFI-801:125 psi(8.62 bar)

最大粘滞度    200 SSU

重       量    SFI-800:95 g(3.35 oz);

                  SFI-800-A711 :142 g(5.0oz)



电气特性(对A-711 选项):

温度范围    -29~100℃(-20 ~ 212°F)

电       源    8 - 28 VDC

输出信号    白线:5 VDC;绿线: 8 - 28 VDC相当于电源电压,脉冲频率与流速

大小成比例

精       度    ±5% FS

频率输出范围    0 - 100 Hz

电源接头    黑线:地线;白线:5 VDC;绿线:8 - 28 VDC ;红线 :8 - 28 VDC



电气特性(对A-712 选项):

温度范围    -29~100℃(-20 ~212°F)电       源    15 - 28 VDC

输出信号    白色引线:1-10 VDC

精       度    ±5% FS

电源接头    黑线:地线;红线 :15 - 28 VDC;白线:1-10 VDC输出



电气特性(对A-713 选项):

温度范围    -29~100℃(-20 ~212°F)电       源    8 - 28 VDC

输出信号    白线:常开;绿线:常闭

两个开路集电极,电流最大100 mA,
电压最大28 VDC

电源接头    黑线:地线;白线:常开;绿线:常闭;红线 :15 - 28 VDC



选项配件


选项-机身和传感器连接

订购时添加后缀:

描述

-A711

A-711附在流量指示器主体上

例如:SFI-800-1/2-A711

-A712

A-712附在流量指示器主体上

例如:SFI-800-1/2-A712

-A713

A-713附在流量指示器主体上

例如:SFI-800-1/2-A713



机构认证


CE Approval.pdf



产品大图



型号列表


型号表-仅机身

聚乙烯主体

描述

量程 GPMLPM

NPT内螺纹连接

SFI-800-1/2

只有聚砜指示器件

2 - 20 7.6 - 75.5

1/2"

SFI-800-3/4

只有聚砜指示器件

3 - 35 11.4 - 132.5

3/4"

SFI-800-1/2-LF

只有聚砜指示器件

0.5 - 6.51.9 - 24.6

1/2"

聚炭酸酯主体

描述

量程 GPMLPM

NPT内螺纹连接

SFI-801-1/2

只有聚砜指示器件

2 - 20 7.6 - 75.5

1/2"

SFI-801-3/4

只有聚砜指示器件

3 - 35 11.4 - 132.5

3/4"

SFI-801-1/2-LF

只有聚砜指示器件

0.5 - 6.51.9 - 24.6

1/2"


型号表-仅传感器

型号

描述

A-711

脉冲输出

A-712

1-10 VDC

A-713

 两个开放的集电极

*仅传感器,不附在流量指示器主体上。
