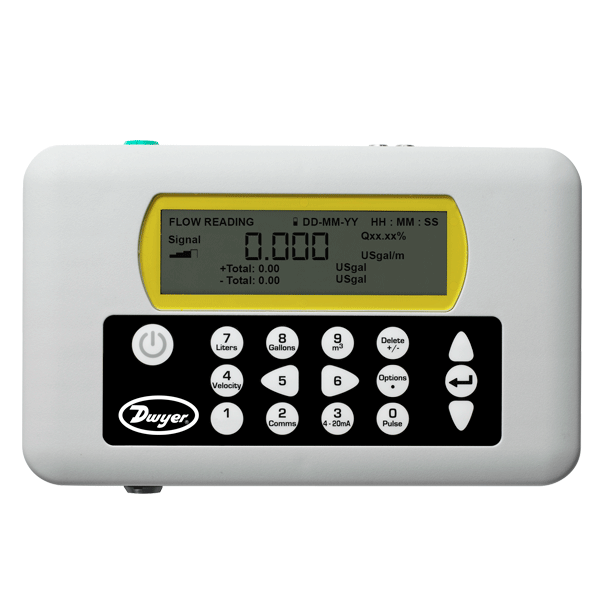

Dwyer 便携式超声波流量计套件 PUB系列

Portable and Non-Invasive

PUB和PUF系列便携式超声流量计利用时差来无创测量管道中的流量。它们体积小,重量轻,结合了最新的电子技术和信号处理技术,实现了高性能和易于操作。这些设备是完美的流动流量监测,能够连续运行20小时内内置的,可充电电池。PUB配备了一个坚固的手提箱与模制泡沫插入而PUF拥有IP67额定的情况,以保持和保护所有的设备方便。他们的屏幕提供了易于阅读的文本和方便的背光视觉舒适。功能键的高效布局增加了这些单元的易于使用的编程。这些系列提供模拟以及脉冲输出。

操作原理
两个传感器放置在管道的外部,每个传感器通过管道和流体传输超声波脉冲到另一个。液体流过管道的速度导致脉冲加速或减速。两个脉冲穿越时间的差值用于计算流量。传输时间的使用允许流量计不受压力或温度变化的影响。

校准选项可在附件。

有关数据日志记录版本,请参见PUF系列。

便携式和非侵入式

PUB&PUF系列便携式超声波流量计套件利用传输时间差异来非侵入性地测量管道中的流量。它们是小巧轻便的仪器,结合了最新的电子和信号处理技术,实现了高性能和易操作。这些设备非常适合流量监测,可以使用内置可充电电池连续工作20小时。PUB带有一个坚固的手提箱和模压泡沫塑料插入物,而PUF拥有一个IP67等级的外壳,可以方便地保存和保护所有设备。他们的屏幕提供易于阅读的文字,便于背光,视觉舒适。功能键的高效布局增加了这些单元易于使用的编程。这些系列提供模拟以及脉冲输出。

操作原理

两个传感器放置在管道的外部,每个传感器通过管道和流体传送超声波脉冲到另一个传感器。流过管道的液体的速度引起脉冲加速或减速。两个脉冲的通过时间的不同用于计算流量。运输时间的使用允许流量计不受压力或温度变化的影响。

产品应用 : 处理后的水 河水 饮用水 软化水乙二醇/水混合 液压系统 柴油 海水

特征套件包括:变流器 一套传感器 换能器持有人  设置传感器电缆(6.56'(2 m))  4到20 mA通信电缆

12 VDC电源  超声波联轴器润滑脂   链子一套    直管导轨  测试块       手提箱

技术规格:

服务:均匀液体,不含有能够超声波传播的气泡。

输入:来自传感器的Lemo连接器电缆。

范围:0.33至65.62英尺/秒(0.1至20米/秒)。

显示:240 x 64像素的图形显示屏,带背光的白色高对比度黑色;

语言:英语,法语,德语,瑞典语,意大利语,西班牙语,葡萄牙语,俄语,挪威语和荷兰语; 5.2“W x 1.5”H.

准确性:

流速> 0.66 ft / s(0.2 m / s)和管道内径> 2.95“(75 mm)时流量读数的±0.5至2%;

流速读数的流量读数的±3%> 0.66 ft / s(0.2 m / s),管道ID范围为0.512至2.95英寸(13至75毫米); 流量读数的±6%,流量<0.66英尺/秒(0.2米/秒)。

电源要求:(1)5节NiMH电池,内置,工厂可更换(连续工作时间:20小时背光和输出关闭)(充电时间:6.5小时,使用电源适配器)。

能量消耗:10.5 W.

电源适配器:110/240 VAC适配器。包括英国,美国和欧洲适配器。

温度限制:-4至275°F(-20至135°C)。

输出:

模拟: 1个光电隔离输出:4至20 mA,0至16 mA或0至20 mA(可选); 错误电流:0至26 mA(可选); 负载电阻:最大620Ω;

脉冲: 1个光电隔离MOSFET继电器,最大150 mA,最大500 pps,最大200 Hz。

防护等级:转换器:IP54; 传感器:IP51。

材料:阻燃注塑ABS塑料。

重复性:测量值的±0.5%或±0.066 ft / s(0.02 m / s)。

电气连接:多针Lemo插头。

浊度:微粒含量小于3%。

容许空气含量:<3体积%。

响应时间:<500毫秒。

重量:没有配件的单位:2.3磅(1.06公斤); 携带箱中带附件的装置:13.23磅(6.0千克)。

机构认证:CE。
