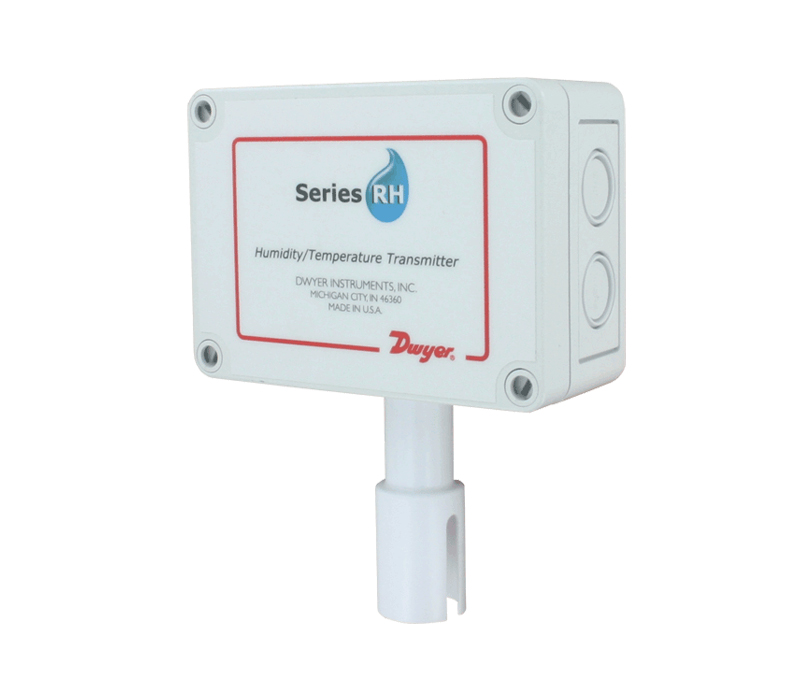

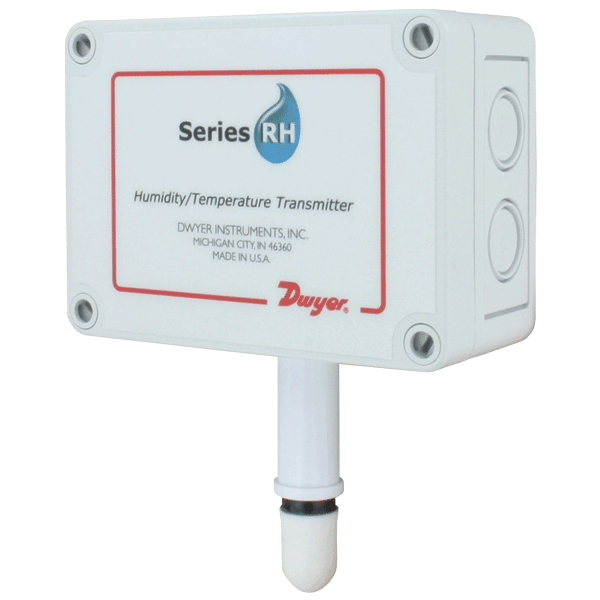

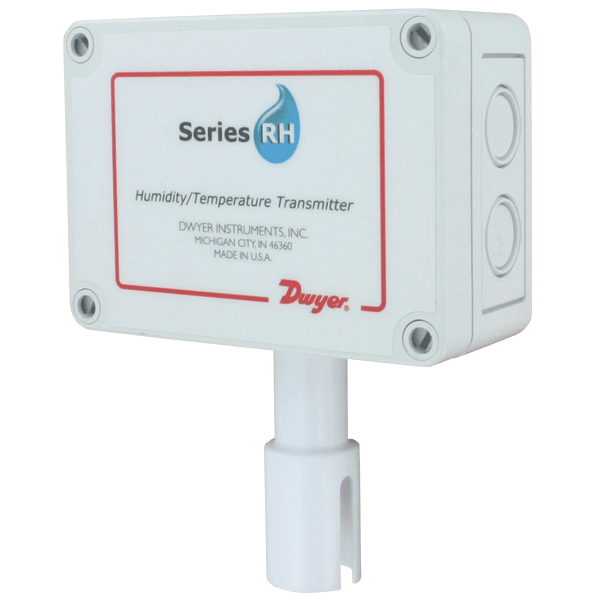

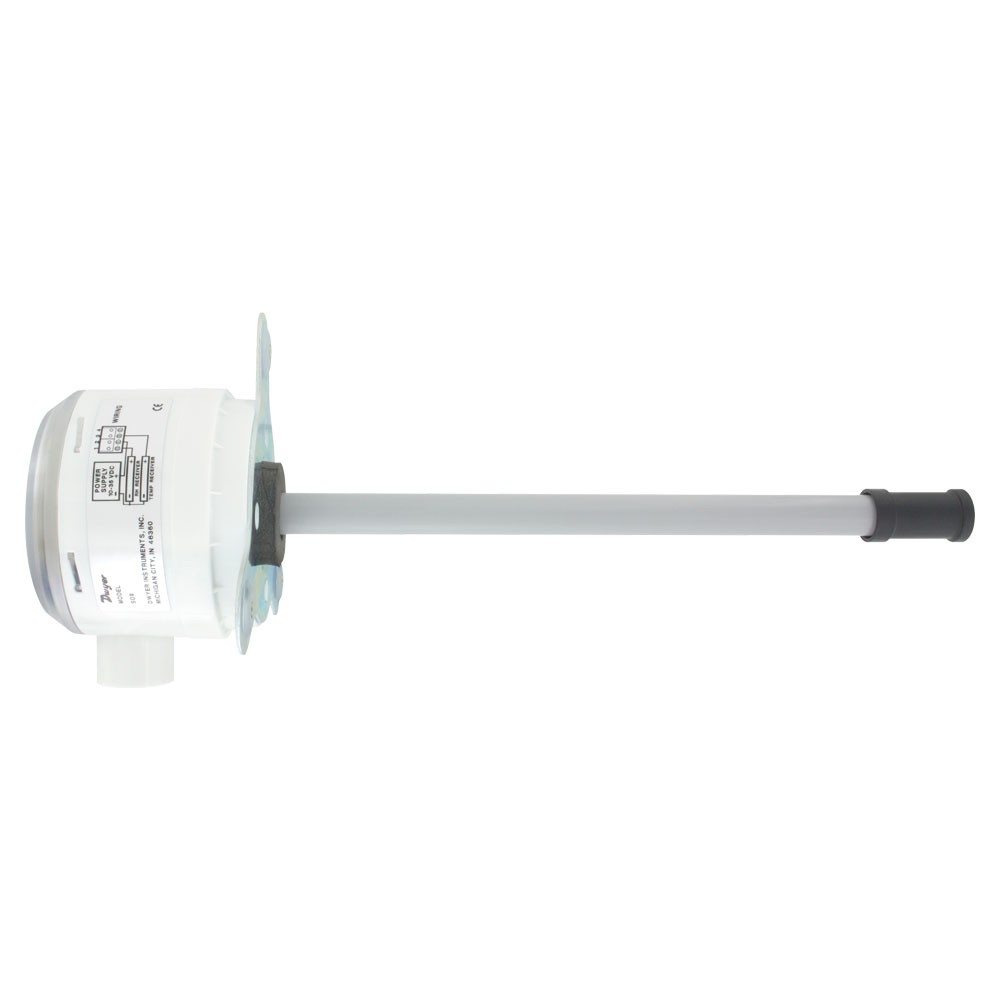

Dwyer 温/湿度变送器 RHP系列

无源温度输出,烧结过滤器选项

RHP系列温湿度变送器将电压或电流湿度变送器输出与无源温度热敏电阻或RTD输出相结合。具有聚合物电容湿度传感器,模型有2%,3%或5%的精确度。管道安装发射器可选配双线阿尔法数字液晶显示器。

对于模型与电阻热敏电阻或RTD输出,请点击这里为温度电阻查找表。

NIST可溯源校准证书可在产品配置中选择。

应用及案例


• 空气节能器

• 室外温度和相对湿度参考

• 泳池室湿度监测


产品特色


2%,3%,或5%的准确性模型

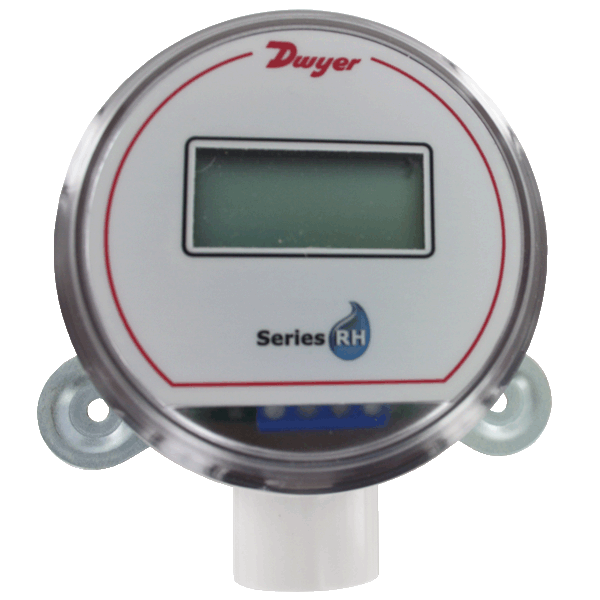

• 可选配的LCD显示在管道安装模型上

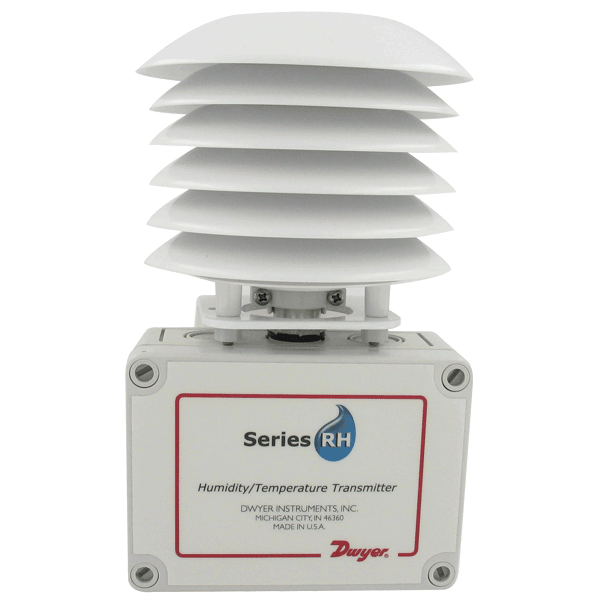

• 在阳光直射下室外安装的辐射屏蔽选项



技术指标


相对湿度范围    0 ~ 100% RH

温度范围   -40 ~ 60 ℃(-40 ~ 140°F)

精度,RH    RHP-2XXX ±2%10 - 90% RH @ 25 ℃;

                   RHP-3XXX ±3% 20 - 80% RH @ 25 ℃;

                   RHP-5XXX ±5% 20 - 80% RH @25 ℃

精度,热敏电阻温度传感器    ±0.2°C @ 25°C (±0.36°F @ 77°F)

精度,RTD温度传感器    DIN B级;±0.3°C @ 0°C (±0.54°F @ 32°F)

精度,固态带间隙    ±0.3°C @ 25°C(±0.9°F @ 77°F)

磁       滞    ±1%

重  复  性    ±0.1%典型值

温度范围    -40~60°C(-40~140°F)

存储温度    -40~80°C(-40~176°F)

补偿温度范围    -20~60°C(-4~140°F)

4-20 mA回路电源型    电源要求:10-35 VDC;输出信号:4-20 mA

0-5/10 V输出型    电源要求:15-35 VDC或15-29 VAC;输出信号: 0-10 V @5 mA 最大

固态带隙温度传感器输出范围    开关可选, -28.9~60°C(-20~140°F); -17.8~37.8°C(0~100°F); 4.4~32.3°C(40~90°F); -20~60°C(-4~140°F)

响应时间    15秒

电气连接    可拆卸的螺丝端子座

导管连接    管道安装:1/2" NPS;OSA:1/2"(22.3mm)

漂       移    < 1% RH /年

RH传感器    电容聚合物

温度传感器    >类型1、2、3:固态带隙;

                      曲线A, B, C;热敏电阻;

                      曲线D, E;铂RTD DIN 385。(参见R-T对照表)

外       壳    风管安装:PBT;OSA:聚碳酸酯

外壳等级    管道安装:NEMA 4X(IP66)仅用于外壳;OSA:NEMA 4X(IP66)

显       示    管道安装,可选2行字母数字,8个字符/行

显示分辨率    RH:0.1%;0.1°F(0.1°C)

重       量    管道安装:0.3 kg(0.616磅)  OSA: 0.45kg(1磅)

认       证    CE



选项配件



部件号

描述


RHRS

6片式太阳辐射防护屏用于烧结过滤器版RH变送器


A-RHP-FC

可替换塑料疏水过滤器


A-RHP-RT

改装工具,适合o型环上的RHP-D/M模型为新的过滤器A-RHP-FC



产品大图



型号列表


型号

描述

RHP-2D10

导管安装2% RH变送器4-20 mA RH输出

RHP-2D11

导管安装2% RH/温度变送器4-20 mA RH输出和4-20 mA 温度输出

RHP-2D11-LCD

导管安装2% RH/温度变送器,4-20 mA RH输出和4-20 mA 温度输出,带LCD

RHP-2D1A

导管安装2% RH/温度变送器4-20 mA RH输出和10K曲线无源温度输出

RHP-2D1B

导管安装2% RH/温度变送器4-20 mA RH输出和10K @ 25°C热敏电阻温度输出

RHP-2D1D

导管安装2% RH/温度变送器4-20 mA RH输出和100Ω RTD曲线D被动温度输出

RHP-2D1E

导管安装2% RH/温度变送器4-20 mA RH输出和1KΩ RTD DIN 385温度输出

RHP-2D1F

导管安装2% RH/温度变送器4-20 mA RH输出和20K NTC热敏电阻温度输出

RHP-2D20

导管安装2% RH变送器0-10 VDC RH输出

RHP-2D22

导管安装2% RH/温度变送器0-10 VDC RH输出和0-10 VDC温度输出

RHP-2D22-LCD

导管安装2% RH/温度变送器,0-10 VDC RH输出和0-10 VDC温度输出,带LCD

RHP-2D2A

导管安装2% RH/温度变送器0-10 VDC RH输出和10K曲线无源温度输出

RHP-2D2B

管道安装2% RH/温度变送器0-10 VDC RH输出和10K @ 25°C热敏电阻温度输出

RHP-2D2D

导管安装2% RH/温度变送器0-10 VDC RH输出和100Ω RTD曲线D无源温度输出

RHP-2D2E

导管安装2% RH/温度变送器0-10 VDC RH输出和1KΩ RTD DIN 385温度输出

RHP-2D2F

导管安装2% RH/温度变送器0-10 VDC RH输出和20K NTC热敏电阻温度输出



订货选型


型号表

型号

RHP

-2

D

1

A

-LCD

RHP-2D1A-LCD

系列

RHP






RH/被动温度传感器变送器

精度


2





2% 精度

3

3% 精度

5

5% 精度

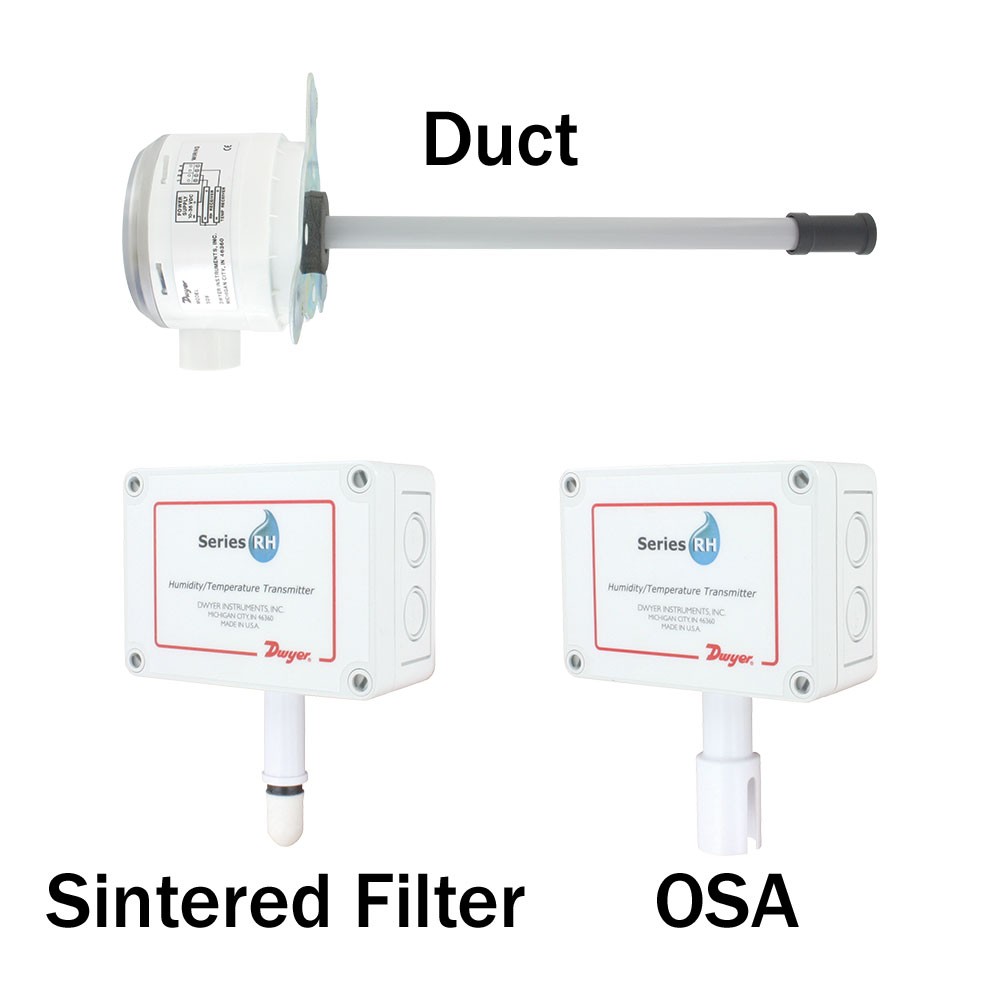

外壳



D




风管安装带膜过滤头

M

风管安装带HDPE过滤头

O

室外空气型

S

带烧结过滤器的室外空气型*

R

辐射防护罩

湿度输出




1



4 - 20 mA

2

0 - 10 V

3

0 - 5 VDC

温度传感器





0


1

4 - 20 mA

2

0 - 10 VDC

3

0 - 5 VDC

A

10K @ 25°C 热敏电阻 III

B

10K @ 25°C 热敏电阻 II

C

3K @ 25°C 热敏电阻

D

100 Ω RTD DIN 385

E

1K Ω RTD DIN 385

F

20K Ω @ 25°C 热敏电阻

选项






LCD

LCD显示

NIST

NIST可溯源校准证书

如单独购买系列RHRS防辐射罩,请使用带烧结过滤器型号的OSA室外空气型。
